Paraboolantenn JRMD-900–10/11 10–11 GHz mikrolaineühendustele

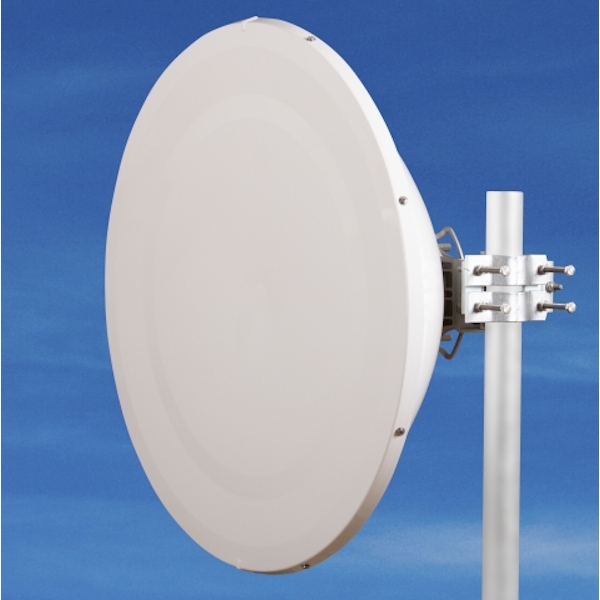

Jirous JRMD-900-10/11 on paraboolantenn mikrolaine-raadiolinkidele 10 ja 11 GHz sagedusalas ning selle töövahemik on 10,0–12,0 GHz. Sügav paraboolreflektor on ühendatud 36,5 ± 1 dBi võimendusega sagedusvahemiku alumises osas ja 37,0 ± 1 dBi võimendusega ülemises osas, mis määratleb antenni selgelt suunatud punkt-punkt-raadioühenduste jaoks. Kiire laius −3 dB juures on 2,3°, mis koondab kiirguse kindlasse suunda, samal ajal kui vähemalt 57 dB esi-/tagasuunalise kiirguse suhe näitab põhisuuna selget ülekaalu antenni tagakülje suhtes. Reflektori geomeetria ja need RF-omadused on seega antenni suunatud töö keskseks aluseks.

Antenn kasutab lineaarset polarisatsiooni, mida saab seada vertikaalseks või horisontaalseks, et paigaldus vastaks konkreetse mikrolainelingi nõutavale polarisatsioonile. RF-liidesena kasutatakse 19 mm läbimõõduga ümmargust lainejuhti ning tagasikaokadu on vahemikus 10,3–11,7 GHz vähemalt 16 dB. Vastavus hõlmab US FCC Part 101A nõudeid sagedusvahemikus 10,550–10,680 GHz, US FCC Part 101B nõudeid vahemikus 10,7–11,7 GHz ning Class 2 vastavust standardile ETSI EN 302-217-4-2. Need elektrilised omadused määratlevad tugevalt suunatud mikrolaineantenni reguleeritud 10 ja 11 GHz rakendustele, kus keskseks ülesandeks on suunatud raadiolingi töö.

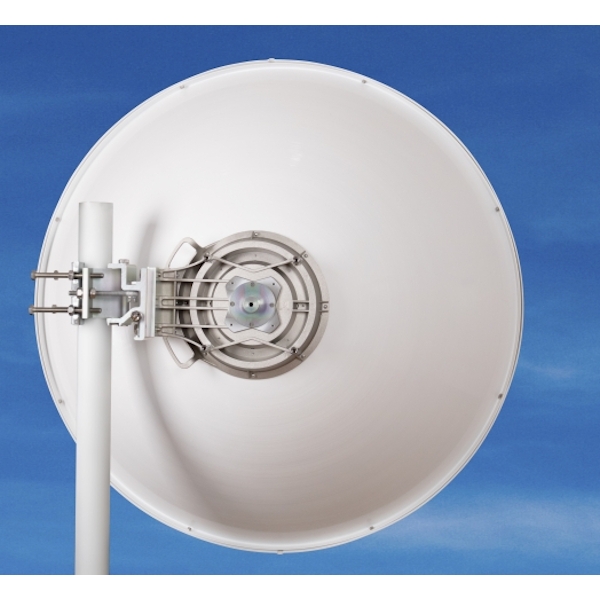

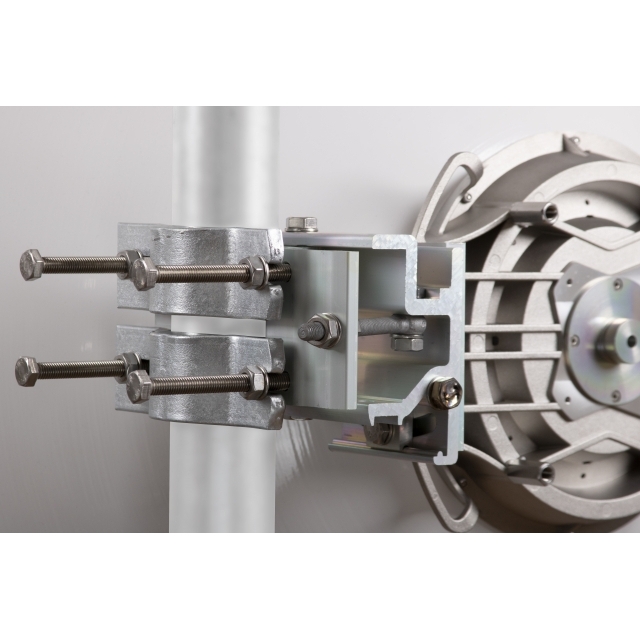

Paigaldus põhineb komplekti kuuluval kinnitusel, mille saab enne antenni paigaldamist eraldi masti külge kinnitada. Kui kinnitus on paigas, saab antenni koos mikrolaineseadmega konstruktsiooni külge riputada ja kahe kruviga fikseerida. Selline paigaldusjärjekord eraldab mastikinnituse paigaldamise antenni lõplikust kinnitamisest ning lihtsustab montaaži eri etappe. Kinnitus sobib mastidele läbimõõduga 40–120 mm ning antenni saab paigaldada nii paremale kui ka vasakule küljele, võimaldades selle asendit kohandada vastavalt konkreetse paigalduskoha ehitusele.

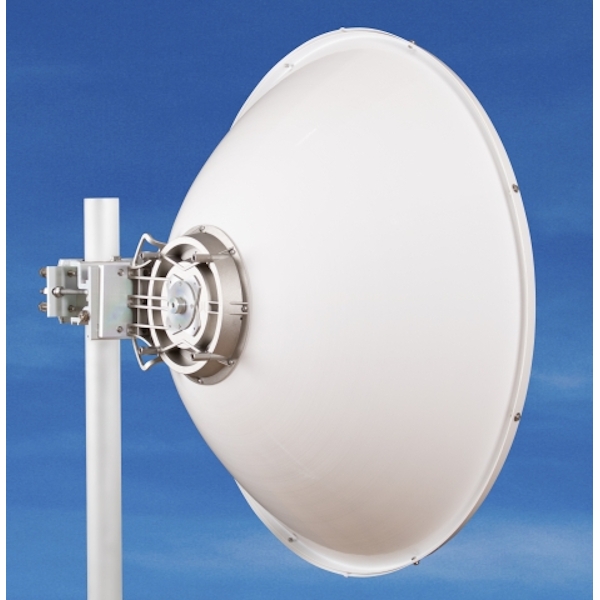

Täppisreguleerimine on võimalik nii kõrgusnurga kui ka asimuudi suunas vahemikus ±20°. See on eriti oluline suundantenni puhul, mille kiire laius on ainult 2,3°, sest ühenduse soovitud suuna seadmiseks on vajalik täpne joondamine. Antenn on ette nähtud töötama tuulekiirusel kuni 140 km/h ning taluma tuult kuni 210 km/h; konstruktsiooni kirjeldatakse samuti väga hea tuulestabiilsusega. Piirkondades, kus võib esineda tugevat tuult, on soovitatav kasutada vähemalt 70 mm läbimõõduga masti. Sügav alumiiniumisulamist reflektor, massiivne kinnitus ja UV-kindlast ABS-plastist radoom moodustavad mehaanilise konstruktsiooni, mis sobib täpselt reguleeritavaks välipaigalduseks.
