UltraHorn™ suunantenn, 2x N emane | Suur võimendus ja ülisuunalisus pikamaa traadita ühendustele

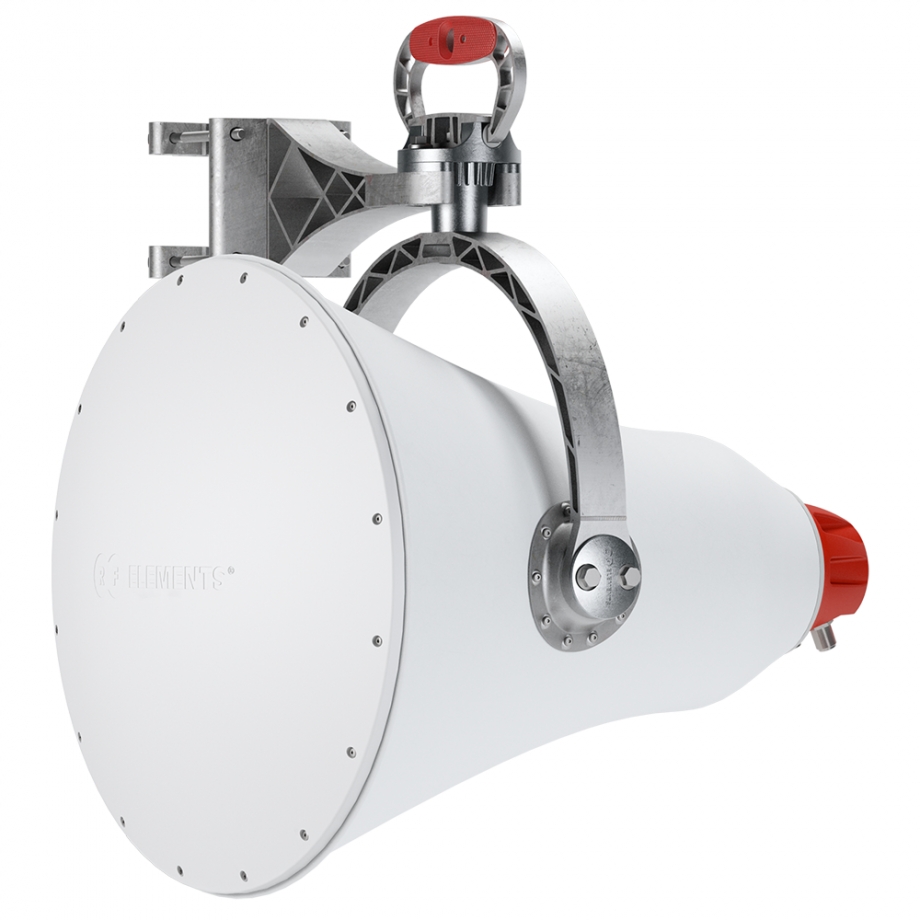

RF elements UltraHorn™ CC 5-24 on suure võimenduse ja tugeva suunatoimega sarvantenn, mis on mõeldud punkt-punkt traadita ühenduste loomiseks suure raadiosagedusliku häiringutasemega keskkondades. Antenn töötab sagedusvahemikus 5180–6400 MHz ning ühendab 24 dBi võimenduse kitsa kiirgusdiagrammiga, suunates raadiosignaali ühenduse teise osapoole poole. Sümmeetrilise kiirgusdiagrammi kiire laius on -3 dB tasemel nii horisontaal- kui ka vertikaaltasandil 11°. Võrdne kiire laius tagab mõlemas tasandis ühesugused suunaomadused, samal ajal kui kõrvalkiirte puudumine vähendab soovimatute signaalide vastuvõttu väljaspool peakiirt. Tänu nendele omadustele sobib UltraHorn CC 5-24 eriti hästi suunatud traadita ühendusteks, mille puhul on oluline häiringute tõhus tõrjumine.

Antenn kasutab kahekordset lineaarset polarisatsiooni H+V ning selle kiire efektiivsus on 99%, mis tähendab, et kiirgus koondub peakiire piiresse. Esi- ja tagasuunalise kiirguse suhe on 40 dB ning iseloomustab kiirgustaseme erinevust antenni esi- ja tagasuunas. Suur suunatoime, sümmeetriline kiirgusdiagramm ja kõrvalkiirte puudumine võimaldavad kasutada UltraHorn CC 5-24 antenni ka kitsa kiirega sektorantennina. See annab traadita võrgu planeerimisel täiendava võimaluse signaali suuna ja leviala täpseks määramiseks. Antenni kiirgusomadused võimaldavad tõhusalt vähendada häiringute mõju, ilma et oleks vaja paigaldada täiendavaid radoome, kaitsekatteid või muid varjestuselemente.

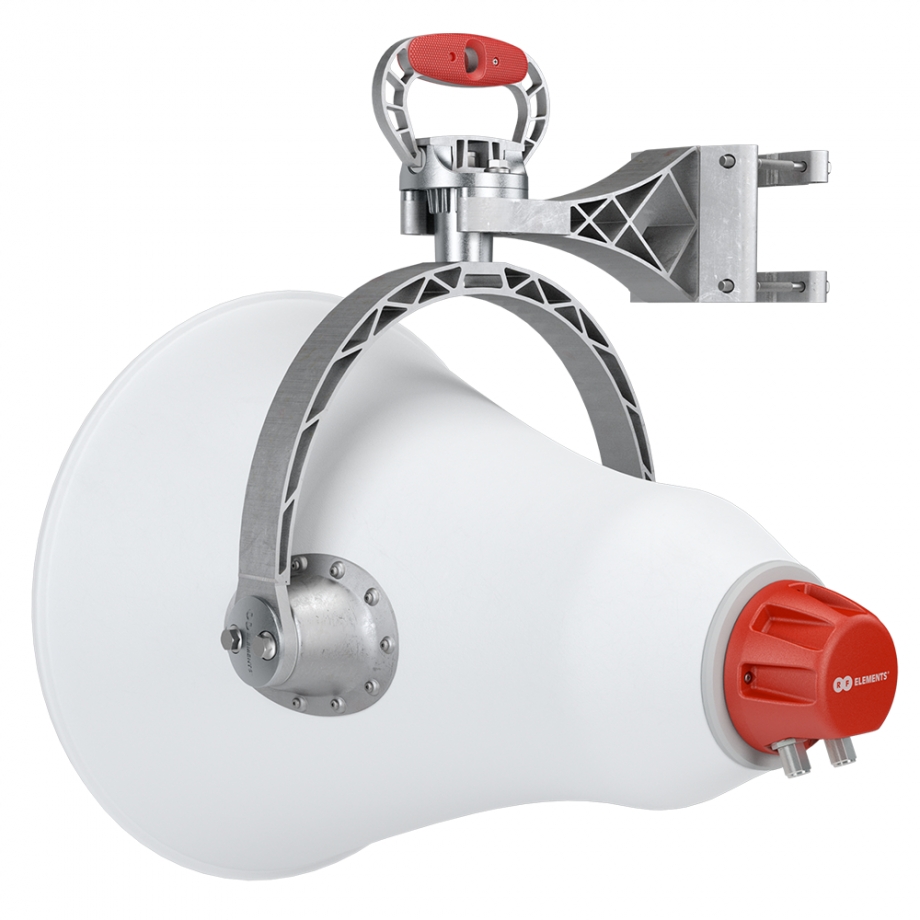

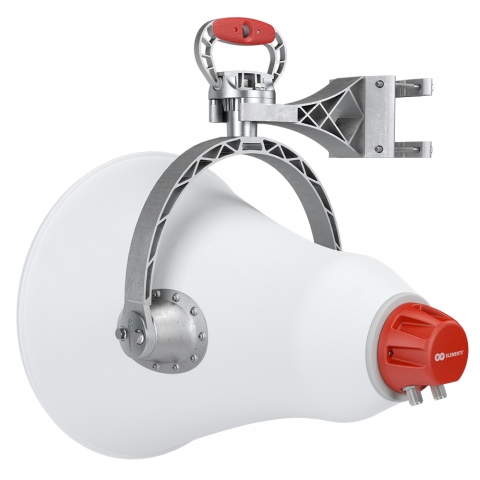

UltraHorn CC 5-24 on varustatud kahe N Female paneelikinnitusega pistikupesaga, mille kaudu ühendatakse raadiosüsteem antenni kahekordse lineaarse polarisatsiooniga H+V. Eraldi antenniühendused vastavad horisontaalsele ja vertikaalsele polarisatsioonile, mistõttu tuleb raadioseadme ning ühenduskaablite valimisel arvestada antenni ühenduste konfiguratsiooniga. Erinevalt integreeritud raadioseadmega antennilahendusest kasutatakse UltraHorn CC 5-24 puhul väliseid antenniühendusi ning raadioseade ühendatakse kahe N Female liidese kaudu. Selline ühenduslahendus võimaldab kasutada antenni kahekordset polarisatsiooni traadita ühenduse loomisel nii punkt-punkt ühendustes kui ka kitsa kiirega sektorantennina.

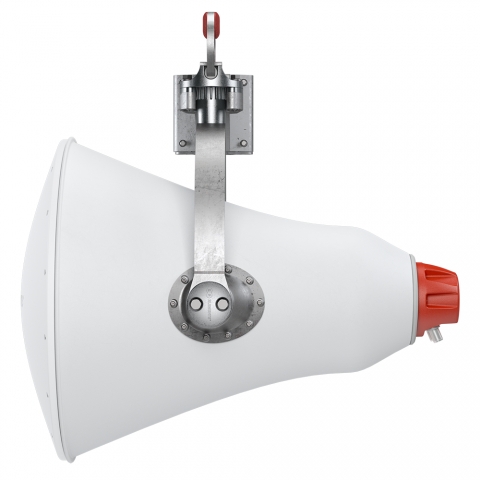

Välistingimustesse paigaldamiseks on antennil IP55 kaitseaste ning see sobib kinnitamiseks mastidele läbimõõduga 30–80 mm. Tootja soovitab kasutada võimalikult 80 mm lähedase läbimõõduga masti. Kinnituskonstruktsioon võimaldab antenni suunda reguleerida sõltumatult nii vertikaal- kui ka horisontaaltasandil ±25° ulatuses, et antenni saaks pärast mastile kinnitamist täpselt suunata. Kitsa kiirgusdiagrammi puhul on peakiire õige suunamine paigaldamisel eriti oluline. UltraHorn CC 5-24 talub tuulekiirust kuni 160 km/h ning selle töötemperatuur jääb vahemikku -30 °C kuni +55 °C. Need omadused määravad antenni välistingimustes paigaldamise ja kasutamise tingimused.
