UltraHorn™ TwistPort suunantenn pikamaa punkt-punkt ühendustele

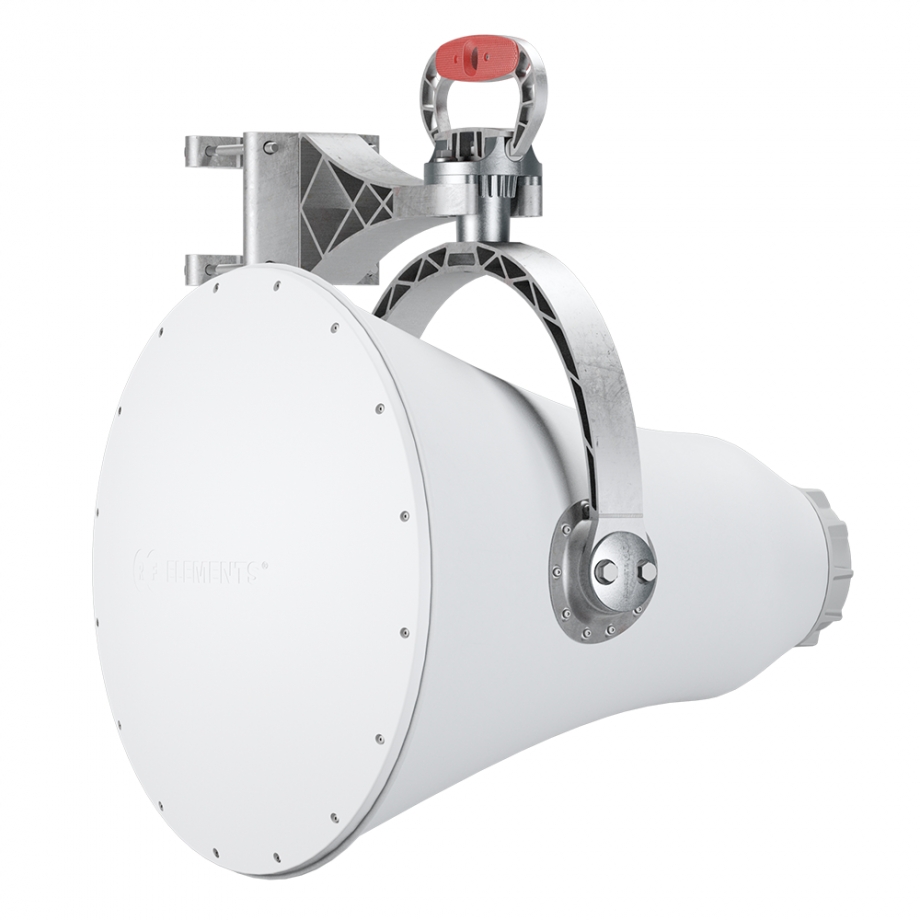

RF elements UltraHorn™ TP 5-24 on suure võimendusega suunatud sarvantenn, mis on mõeldud pikamaa traadita ühenduste loomiseks tugeva raadiohäirete tasemega keskkondades. Antenn töötab sagedusvahemikus 5180–6400 MHz ning ühendab 24 dBi võimenduse tugevalt suunatud kiirgusdiagrammiga, koondades raadiosignaali soovitud ühenduse suunas. Sümmeetrilise kiire laius on -3 dB tasemel nii horisontaal- kui ka vertikaaltasandil 11°, mis tagab mõlemas tasandis ühesuguse suunakarakteristiku. Sarvantenni konstruktsioon välistab kõrvalkiired ja vähendab seeläbi soovimatute signaalide vastuvõttu väljastpoolt põhikiire suunda. Häirete tõrjumine tuleneb seega antenni enda kiirguskarakteristikust ega sõltu täiendavatest varjestustest või välistest lisatarvikutest.

UltraHorn TP 5-24 kasutab kahekordset lineaarset polarisatsiooni (H+V) ning selle kiire efektiivsus on 99%, mis tähendab, et kiirgus koondub põhikiirde. Antenni 40 dB eest-taha suhe iseloomustab täiendavalt selle suunatoimet, näidates erinevust ette- ja tahapoole suunatud kiirguse vahel. Need omadused on eriti olulised suunatud traadita ühenduste loomisel keskkondades, kus esineb palju raadiohäireid. Suure võimenduse, sümmeetrilise kiire ja kõrvalkiirte puudumise kombinatsioon aitab luua kindla suunaga traadita ühendusi, ilma et häirete tõrjumiseks oleks vaja täiendavaid kaitsekatteid või varjestuskorpusi.

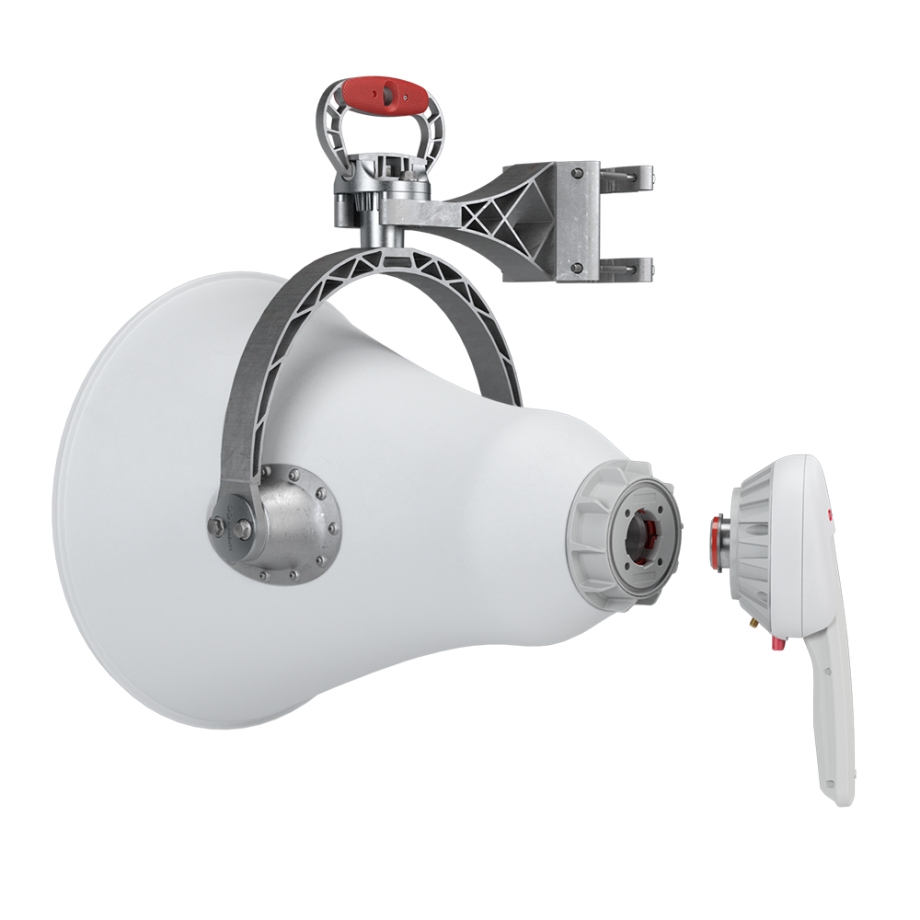

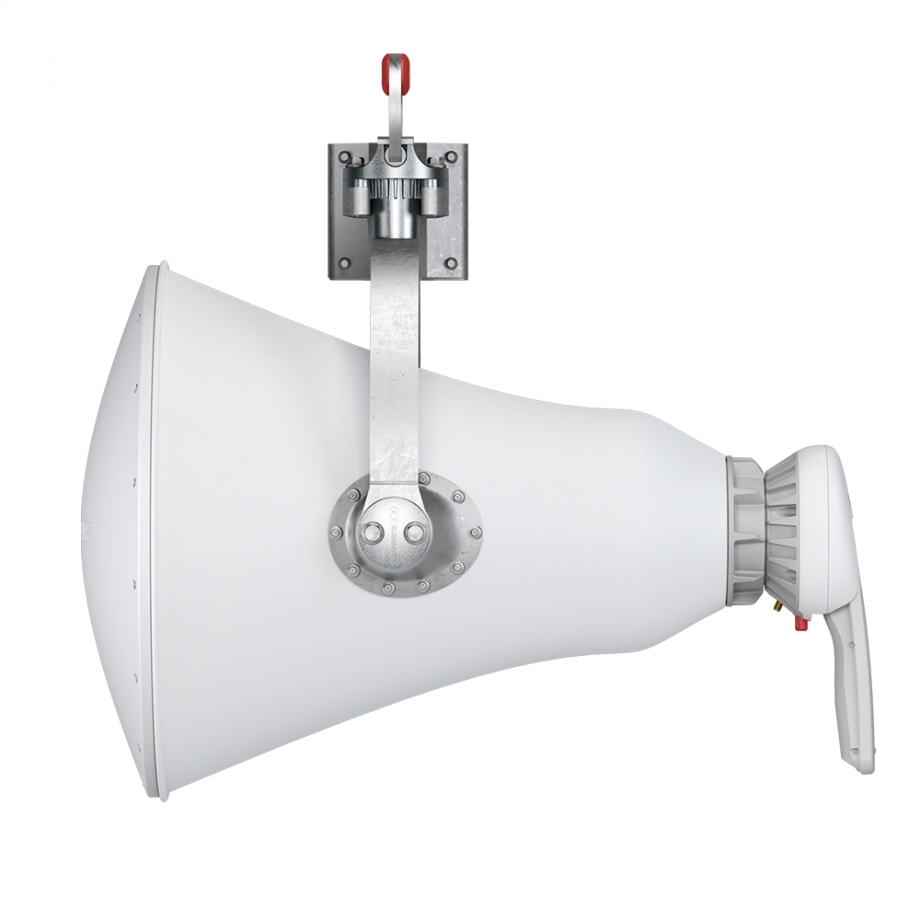

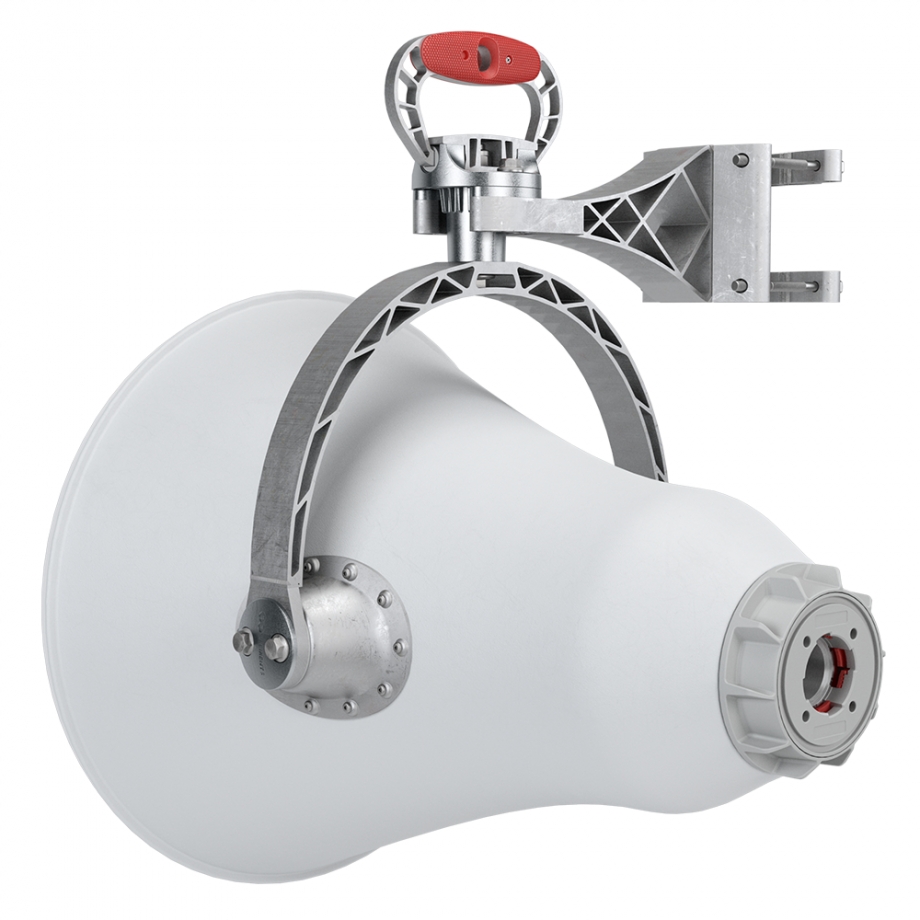

UltraHorn TP 5-24 on varustatud RF elementsi TwistPort™-lainejuhtliidesega, mille kiirlukustusega ühendus võimaldab sobiva TwistPort™-adapteri kaudu ühendada antenniga ühilduvaid raadioseadmeid. Praktiliselt kadudeta lainejuhtühendus ühendab raadioseadme antenniga ilma tavapäraste ühenduslahendustega kaasnevate ühenduskadudeta. TwistPort-adapterite abil ühildub antenn paljude tuntud tootjate raadioseadmetega ning sobiva adapteri valimisel saab seda kasutada erinevate raadioseadmete mudelitega. Seetõttu on õige TwistPort-adapteri valimine oluline osa antennist ja raadioseadmest koosneva terviklahenduse komplekteerimisel. Kiirlukustusega liides lihtsustab ka seadmete ühendamist süsteemi kokkupanekul.

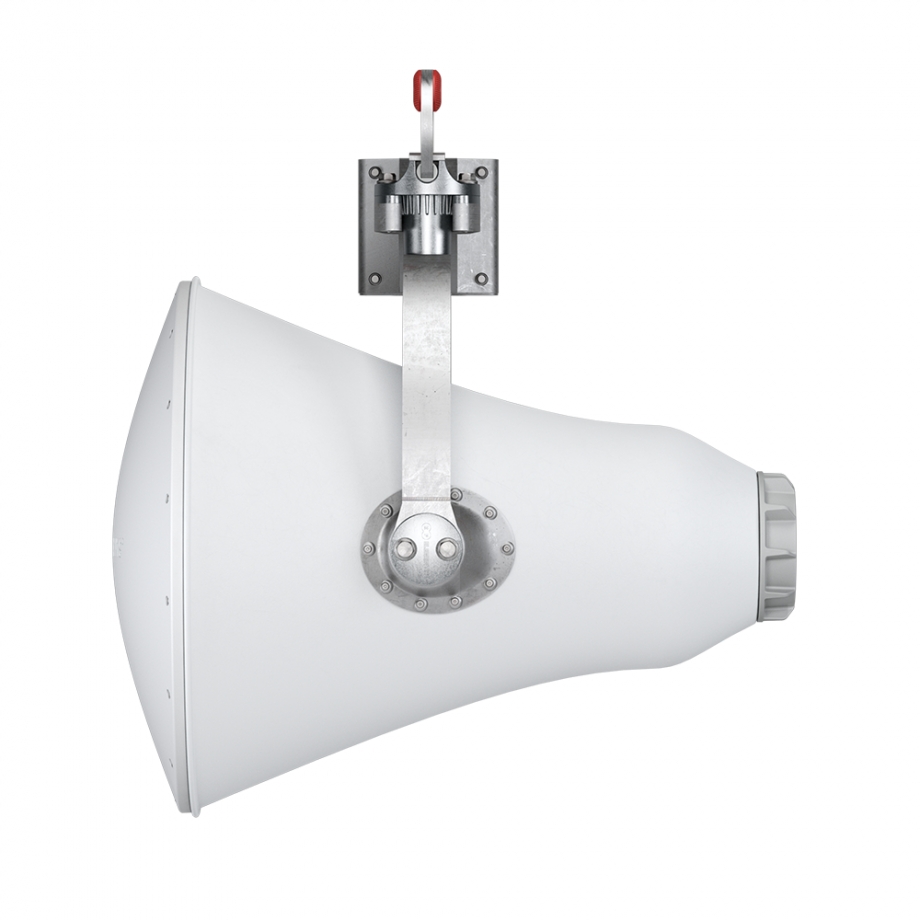

Välitingimustes paigaldamiseks on antennil IP55 kaitseaste ning see sobib kinnitamiseks 30–80 mm läbimõõduga mastidele. Tootja soovitab kasutada võimalikult 80 mm läbimõõdule lähedast masti. Kinnituskonstruktsioon võimaldab antenni asendit reguleerida eraldi nii vertikaal- kui ka horisontaalsuunas ±25° ulatuses, et pärast mastile paigaldamist saaks selle suunda täpsemalt seadistada. Antenn talub tuulekiirust kuni 160 km/h ning selle töötemperatuur jääb vahemikku -30 °C kuni +55 °C. Need paigaldus- ja keskkonnatingimustega seotud omadused täiendavad antenni suunatud kiirguskarakteristikut, võimaldades antenni suunda reguleerida vastavalt paigalduskoha füüsilistele tingimustele.
