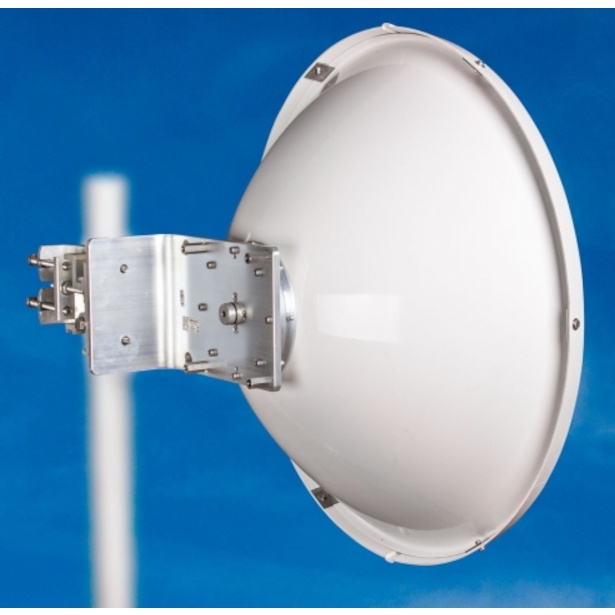

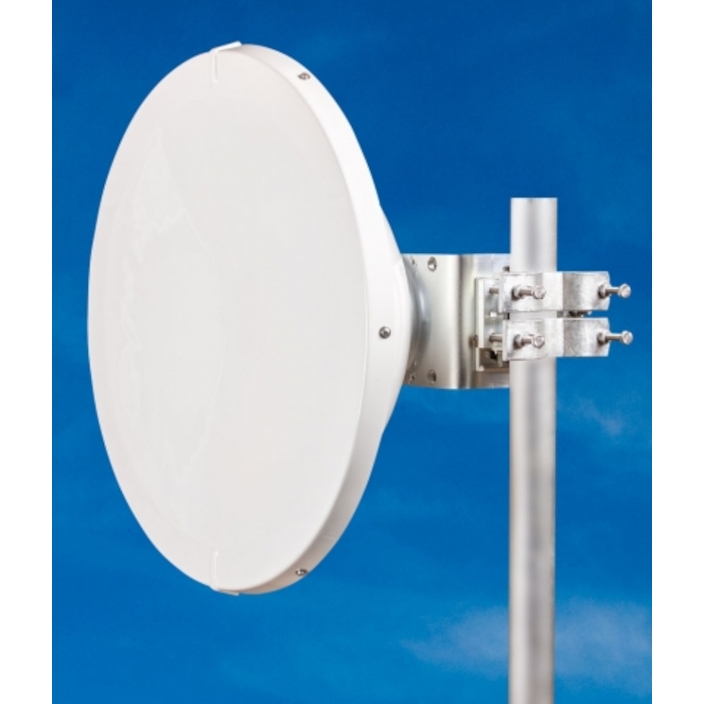

Paraboolantenn JRMC-680-10/11Ra Mimosa B11 ja Ubiquiti AirFiber AF-11FX jaoks, 34–36 dBi

Jirous JRMC-680-10/11 on paraboolantenn mikrolaine-raadiolinkidele 10 ja 11 GHz sagedusalas ning selle töövahemik on 10,0–12,0 GHz. Sügav paraboolreflektor on mõeldud täpseks suunatud tööks ja vastab ETSI Class 3 nõuetele. Võimendus ulatub sagedusvahemiku alumises osas 34,1 ± 1 dBi-ni ja ülemises osas 36,0 ± 1 dBi-ni, samal ajal kui 3° ± 0,5° kiire laius koondab edastuse selgelt määratletud suunda. Vähemalt 61 dB esi-/tagasuunalise kiirguse suhe iseloomustab lisaks antenni suunatavust, näidates selget eraldatust põhikiirguse suuna ja antenni tagakülje vahel. Reflektori geomeetria ja kontrollitud kiirgusdiagramm on seega antenni punkt-punkt-mikrolainelinkides kasutamise keskseks aluseks.

Lineaarse polarisatsiooni saab seada vertikaalseks või horisontaalseks, et paigaldus vastaks konkreetse raadiolingi nõutavale polarisatsioonile. RF-liidesena kasutatakse 19 mm läbimõõduga ümmargust lainejuhti ning tagasikaokadu on sagedusvahemikus 10,3–11,7 GHz vähemalt 18 dB. Elektriline vastavus hõlmab US FCC Part 101A nõudeid vahemikus 10,550–10,680 GHz, US FCC Part 101B nõudeid vahemikus 10,7–11,7 GHz ning Class 3 vastavust standardile ETSI EN 302-217-4-2. Need omadused määratlevad suundantenni reguleeritud mikrolainerakendustele, kus täpne joondamine ja kontrollitud RF-käitumine on raadiolingi olulised osad.

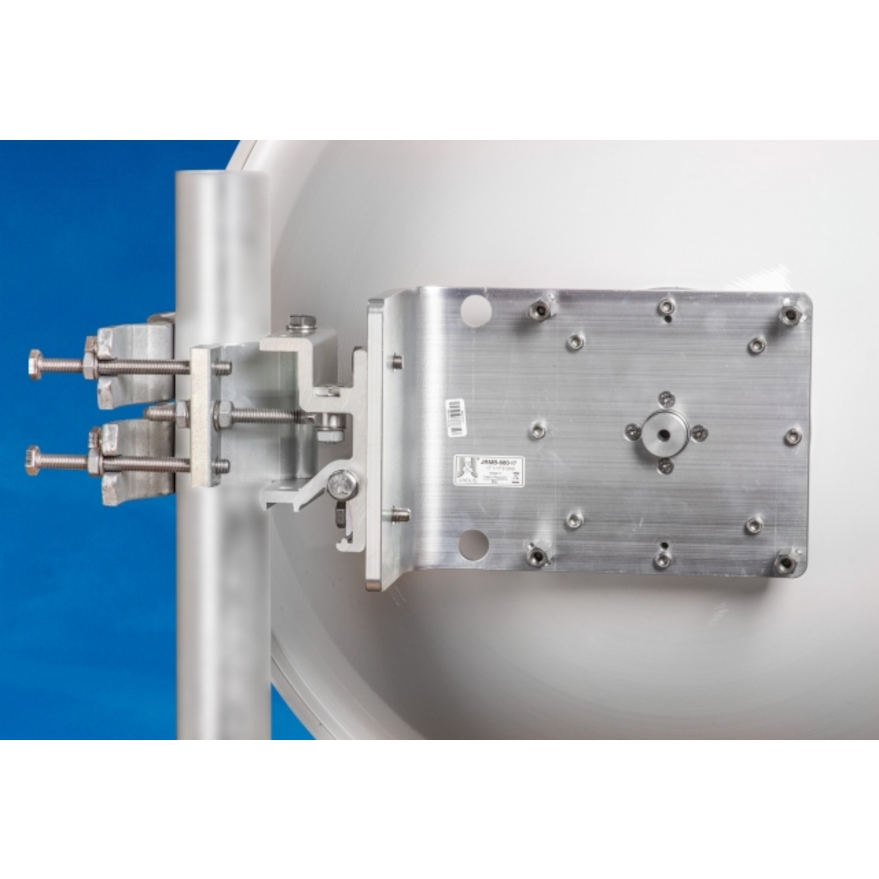

Paigaldus põhineb komplekti kuuluval kinnitusel, mille saab eraldi masti külge kinnitada enne antenni paigaldamist. Kui kinnitus on paigas, saab antenni koos mikrolaineseadmega konstruktsiooni külge riputada ja kahe kruviga fikseerida. Selline paigaldusjärjekord eraldab masti ettevalmistamise antenni lõplikust paigutamisest ning muudab eri paigaldusetapid lihtsamini hallatavaks. Kinnitus sobib mastidele läbimõõduga 40–120 mm ning antenni saab paigaldada nii paremale kui ka vasakule küljele. Peenreguleerimine on võimalik nii kõrgusnurga kui ka asimuudi suunas vahemikus ±20°, mis võimaldab pärast põhiosa paigaldamist antenni lõpliku suuna täpselt paika seada.

Selline reguleerimisvõimalus on eriti oluline 3° ± 0,5° kiire laiusega antenni puhul, sest täpne positsioneerimine on õige lingisuuna määramise lahutamatu osa. Antenn on ette nähtud töötama tuulekiirusel kuni 180 km/h ning taluma tuult kuni 240 km/h; konstruktsiooni kirjeldatakse samuti väga hea tuulestabiilsusega. Piirkondades, kus võib esineda tugevat tuult, on soovitatav paigaldada antenn vähemalt 50 mm läbimõõduga mastile. Sügav alumiiniumisulamist reflektor, tugev kinnituskonstruktsioon ja UV-kindlast ABS-plastist radoom moodustavad välipaigalduseks mõeldud mehaanilise terviku, ühendades täpse reguleeritavuse konstruktsiooniga, mis on ette nähtud avatud keskkonnas mastile paigaldamiseks.
