3G/4G LTE, Wi-Fi, GPS ja GLONASS kombineeritud välisantenn IP67

JCE058 on kombineeritud GPS-, GSM- ja WiFi-antenn, mis ühendab kolm juhtmevaba sidelahendust ühte kompaktsesse kruvikinnitusega korpusesse. GPS-osa töötab sagedusel 1575,42 MHz, kasutab parempoolset ringpolarisatsiooni (RHCP) ning sisaldab 28 ± 2 dB võimendusega madala müratasemega võimendit, mis aitab enne ühendatud seadmeni jõudmist satelliitnavigatsiooni signaali tugevdada. Antenn töötab 2,2–5 V alalispingega ning selle voolutarve on 5–15 mA. GSM-osa toetab sagedusvahemikke 824–960 MHz ja 1710–2170 MHz, kasutades lineaarset polarisatsiooni ja 2,0 dBi võimendust. WiFi-osa töötab sagedusvahemikus 2400–2483,5 MHz ning pakub 3 dBi võimendust. Kõik kolm antenniosa võimaldavad kasutada satelliitpositsioneerimist, mobiilsidet ja 2,4 GHz WiFi-ühendust ühe välise antenni kaudu.

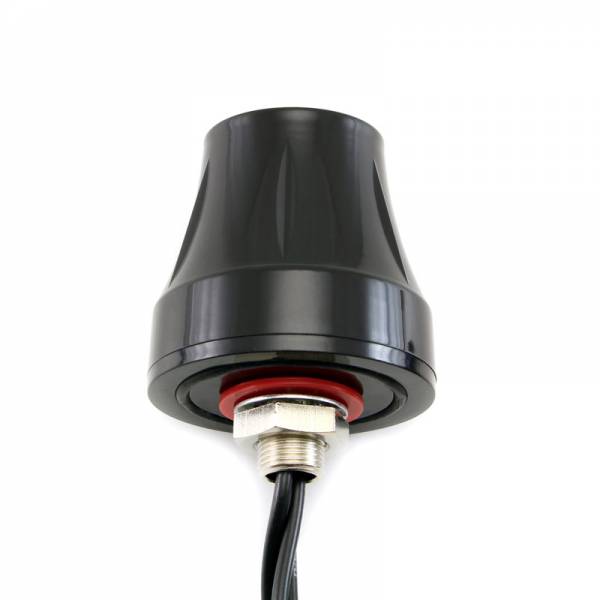

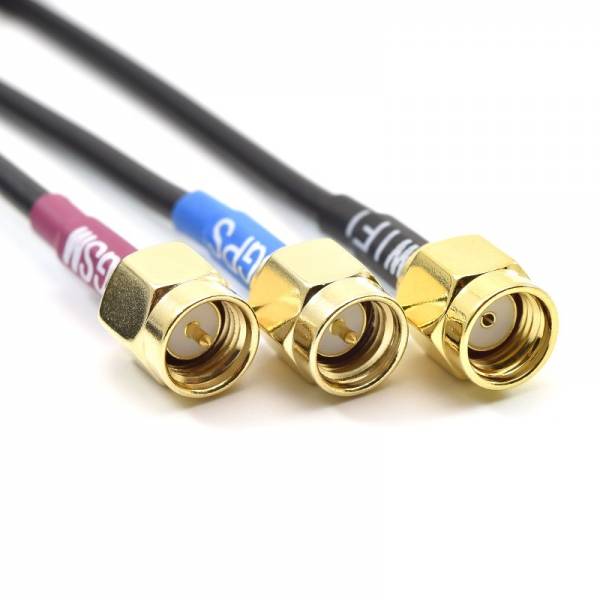

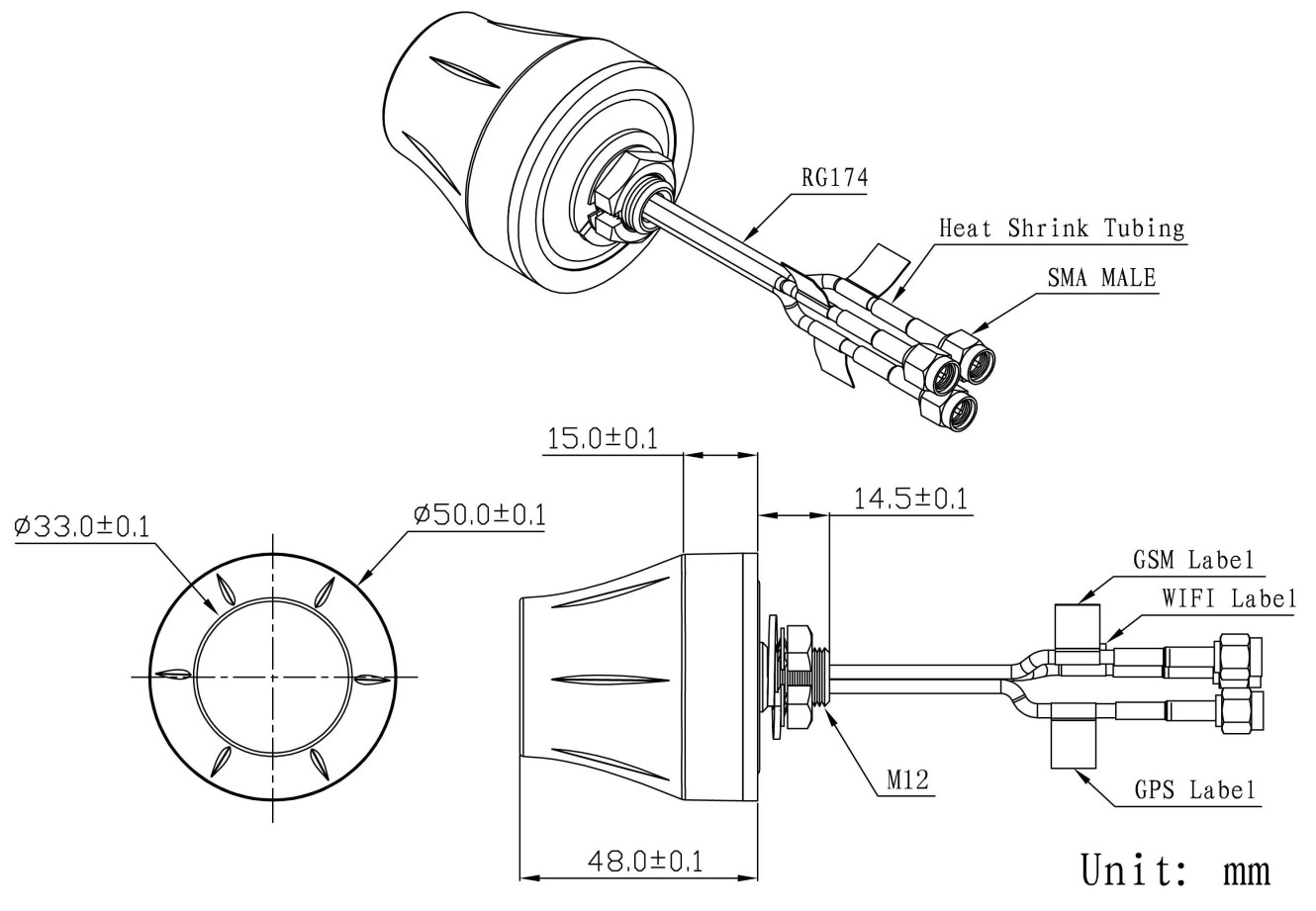

Antenn on varustatud 3 m RG174 kaablitega ja SMA-isaspistikutega, mis tagavad eraldi ühendused GPS-, GSM- ja WiFi-osale. ABS-korpus on mõeldud kruvikinnitusega paigaldamiseks, võimaldades antenni kindlalt kinnitada paneelile või seadme korpusele. Ligikaudu 50 mm läbimõõdu ja 48 mm kõrgusega korpus pakub kompaktset paigalduslahendust, mahutades samal ajal kõik kolm antennielementi. Antenn on ette nähtud kasutamiseks temperatuurivahemikus -40 °C kuni +85 °C ning kuni 95% suhtelise õhuniiskuse juures. Korpus vastab IP67 kaitseklassile, välja arvatud kaabli väljaviigu piirkond, ning määratud vibratsioonitaluvus võimaldab kasutada antenni paigalduskohtades, kus esineb mehaanilisi vibratsioone. RoHS-i nõuetele vastavus kinnitab vastavust nimetatud keskkonnanõuetele.
