JCE305 LTE/GPS/GLONASS/Wi‑Fi kombineeritud välisantenn | IP67, SMA/FAKRA

JCE305 on kombineeritud GPS-, LTE- ja WiFi-antenn, mis ühendab ühte korpusesse kolm eraldi raadiosidesüsteemi. GPS-antenn töötab sagedusel 1575,42 MHz, kasutab parempoolset ringpolarisatsiooni (RHCP) ning sisaldab 28 ±2 dB võimendusega madala müratasemega võimendit (LNA), mis toetab satelliitsignaalide vastuvõttu aktiivse antenniahela kaudu. LTE-antenn katab sagedusalad 698–960 MHz ja 1710–2700 MHz, kasutab lineaarset polarisatsiooni ning selle võimendus on 2,0 dBi. WiFi-antenn töötab sagedusvahemikus 2400–2483,5 MHz, samuti lineaarse polarisatsiooniga, ning selle võimendus on 3 dBi. Kõik kolm antenni kasutavad 50-oomist impedantsi, võimaldades ühendada ühilduvad side- ja positsioneerimisseadmed eraldi signaalikanalite kaudu, ilma et oleks vaja paigaldada kolme eraldi antenni.

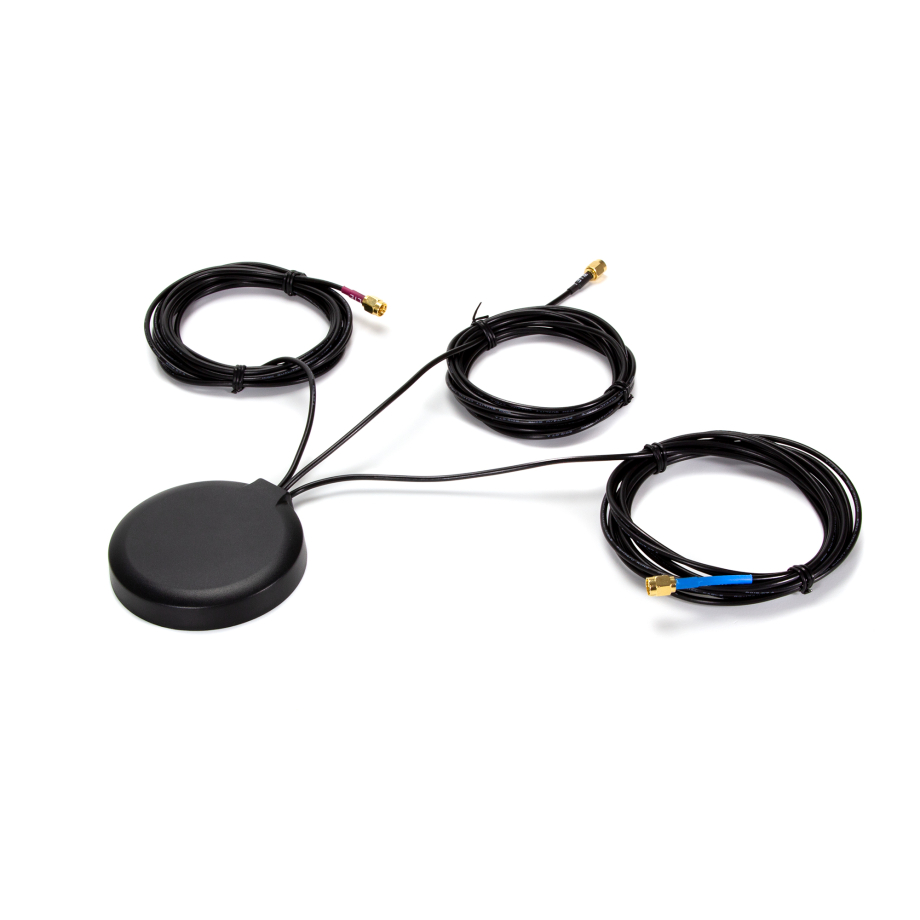

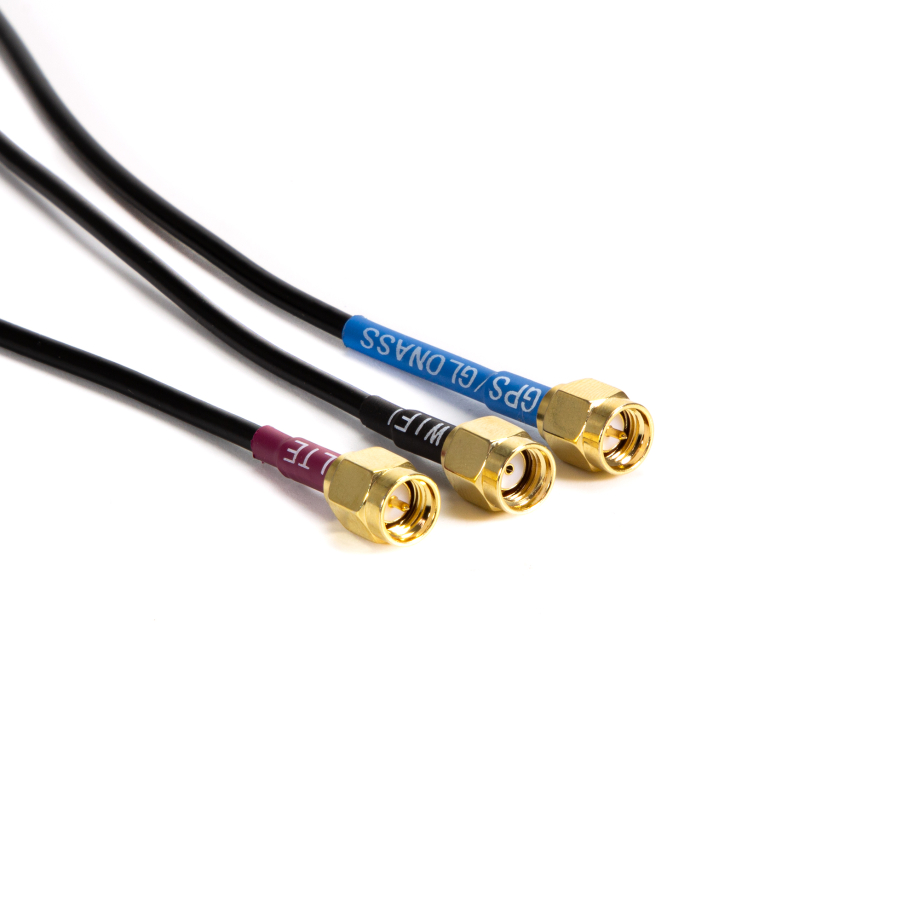

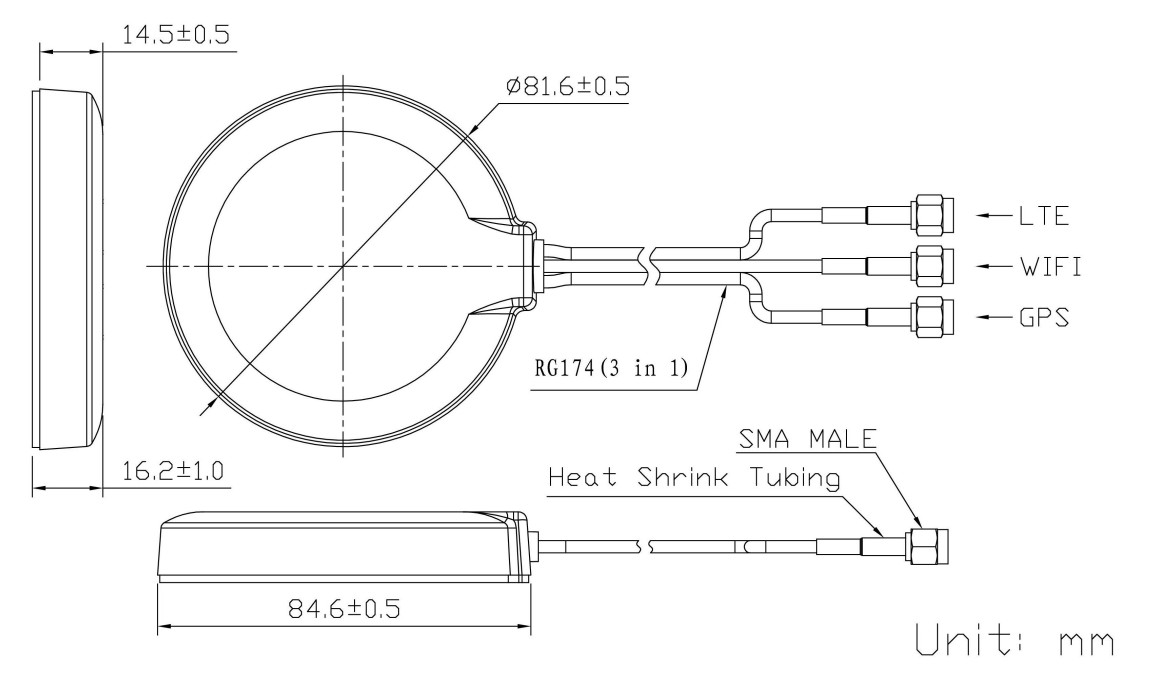

Korpusest väljub ühine kolmeharuline RG174 kaablikomplekt, mille ühendused on eraldi tähistatud LTE, WiFi ja GPS jaoks. Antenni saab tarnida SMA-, FAKRA- või muud tüüpi pistikutega, et see sobiks erinevate seadmetega. ABS-korpus võimaldab paigaldamist kas kleebitava kinnituse või magnetkinnituse abil, andes paigaldajale võimaluse valida püsiva kinnituse või eemaldatava lahenduse vahel sobival metallpinnal. IP67 kaitseklass tagab kaitse tolmu ja vee eest, võimaldades antenni kasutada ka nõudlikes tingimustes. Töötemperatuur vahemikus -40 °C kuni +85 °C ning kuni 95% suhteline õhuniiskus võimaldavad usaldusväärset kasutamist erinevates keskkondades. Antenn talub ka vibratsiooni sagedusvahemikus 10–55 Hz amplituudiga 1,5 mm kahe tunni jooksul ning vastab RoHS keskkonnanõuetele.
