3G/4G LTE, GPS ja Wi-Fi kombineeritud välisantenn IP67

JCB062 on kombineeritud GPS- ja GSM-antenn, mis ühendab satelliitpositsioneerimise ja mobiilside ühte kompaktsesse välisantennilahendusse. GPS-osa töötab sagedusel 1575,42 MHz ning kasutab parempoolset ringpolarisatsiooni (RHCP), samal ajal kui sisseehitatud madala müratasemega võimendi annab 28 ± 2 dB võimenduse, et tugevdada vastuvõetud navigatsioonisignaale enne nende jõudmist ühendatud seadmeni. Alla 1,5 dB mürategur aitab säilitada signaali kvaliteeti ning antenn töötab 2,2–5 V alalispingega, tarbides vähem kui 15 mA voolu. GSM-osa toetab sagedusalasid 824–960 MHz ja 1710–2170 MHz, kasutab lineaarset polarisatsiooni ning 2,0 dBi võimendust, et tagada side nimetatud mobiilsidesagedustel.

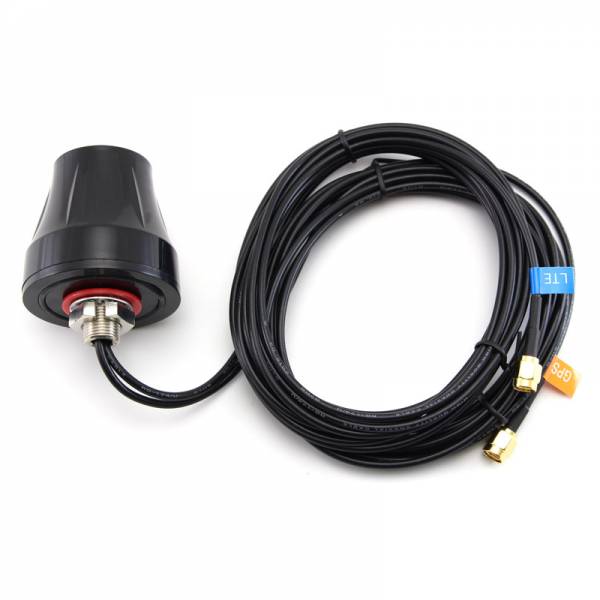

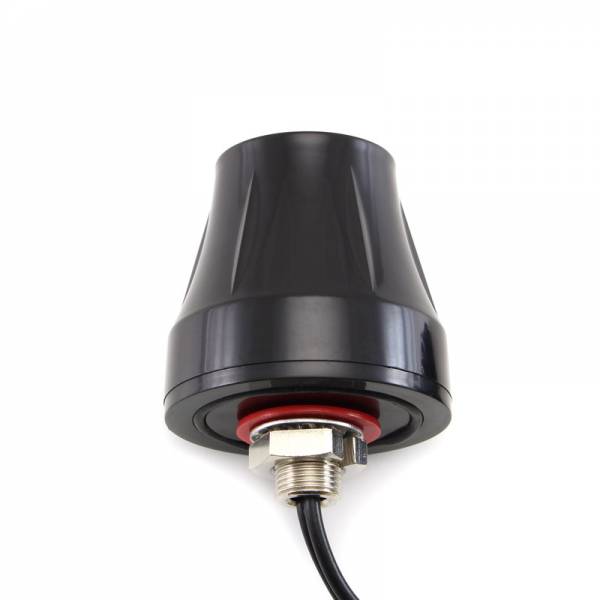

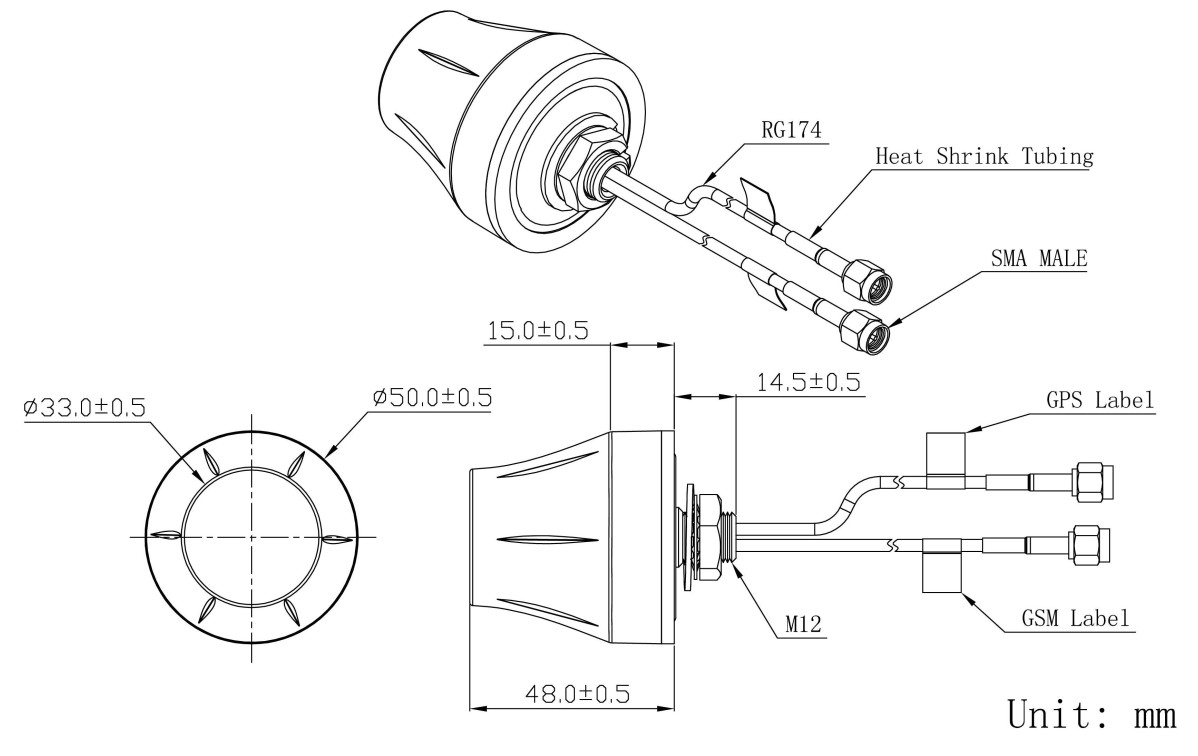

Antenn on valmistatud ABS-plastist ning varustatud RG174 kaablitega, mistõttu sobib see püsivaks paigaldamiseks kruvikinnitusega. Ühendusvõimalustena on saadaval SMA-, MCX-, FAKRA- ja muud pistikutüübid, mis võimaldavad valida ühenduse vastavalt kasutatavale seadmele. Korpuse läbimõõt on ligikaudu 50 mm ja kõrgus 48 mm, mis teeb antenni sobivaks paigaldustesse, kus on vaja ühendada GPS- ja GSM-vastuvõtt ühte seadmesse. Antenn on ette nähtud tööks temperatuurivahemikus -40 °C kuni +85 °C ning kuni 95% suhtelise õhuniiskuse juures. Korpus vastab IP67 kaitseklassile, välja arvatud kaabli väljumiskoht, ning talub andmelehel kirjeldatud vibratsioonikoormust. Lisaks vastab toode RoHS nõuetele.
