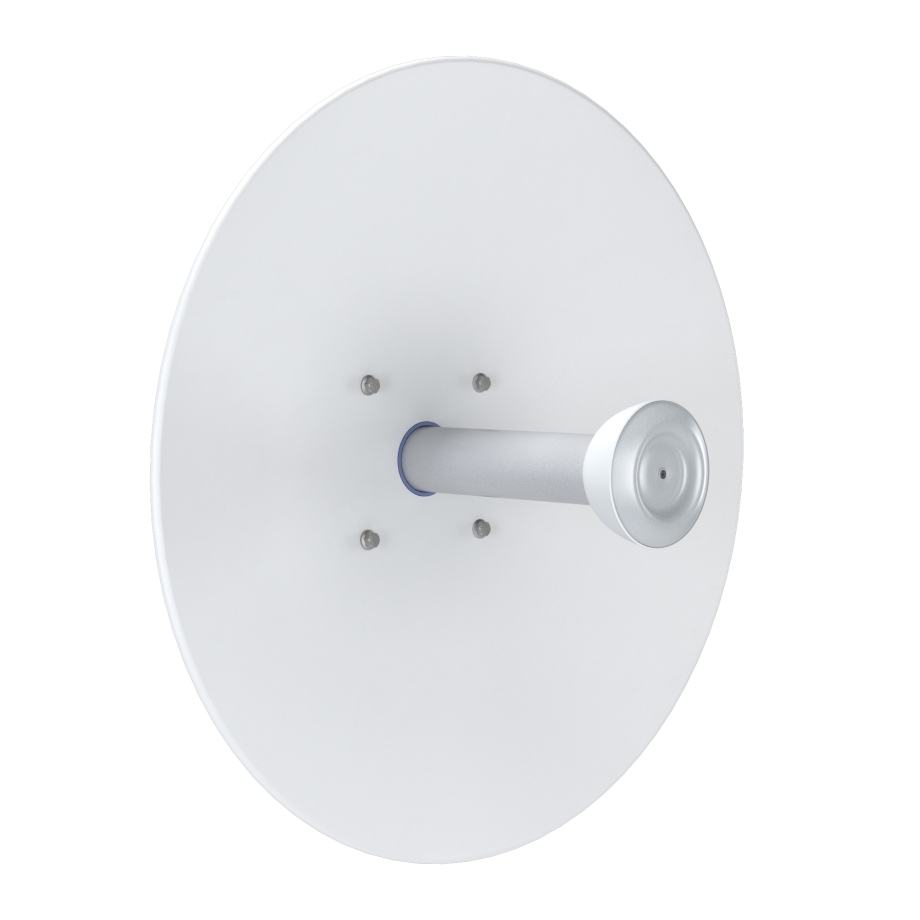

StarterDish suundantenn 27 dBi Waveguide – suure võimendusega CPE paraboolantenn

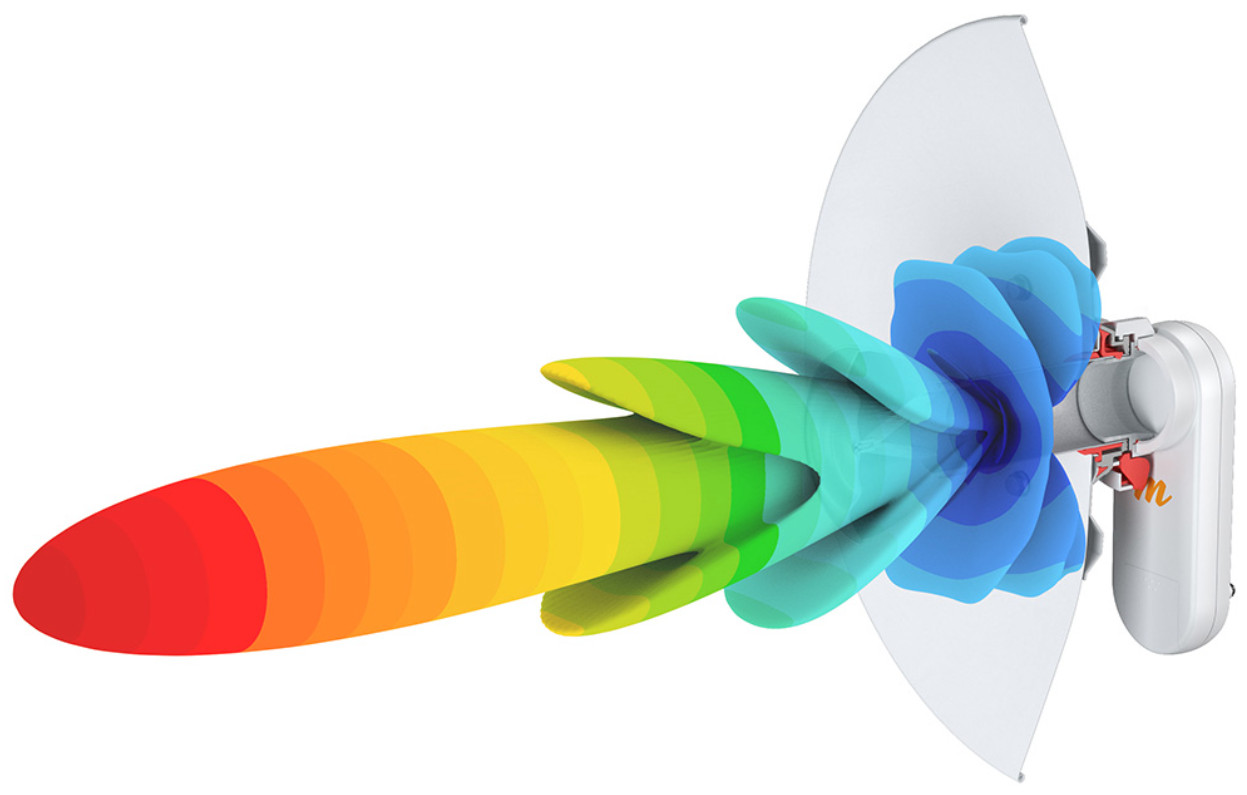

RF elements StarterDish 27 UM on CPE-seadmetele mõeldud paraboolantenn, mis ühendab suure antennivõimenduse ja kitsa suunadiagrammi, võimaldades luua suunatud traadita ühendusi 5 GHz sagedusalas. Antenn töötab sagedusvahemikus 5150–5950 MHz, selle võimendus on 27 dBi ning paraboolreflektor koondab kiirguse kindlasse suunda. Kitsa suunadiagrammi tõttu on antenni täpne suunamine paigaldamisel eriti oluline, eelkõige siis, kui seade tuleb suunata kavandatud raadiolingi poole. Nii horisontaal- kui ka vertikaalpolarisatsiooni korral on antenni kiire laius −3 dB tasemel 6° nii asimuudi- kui ka kõrgustasandis. See tähendab, et antenni kiirgus on selgelt kindlasse suunda koondatud. Vähemalt 33 dB ees- ja tagasuunalise kiirguse suhe iseloomustab omakorda erinevust reflektori ette ja taha suunatud kiirguse vahel.

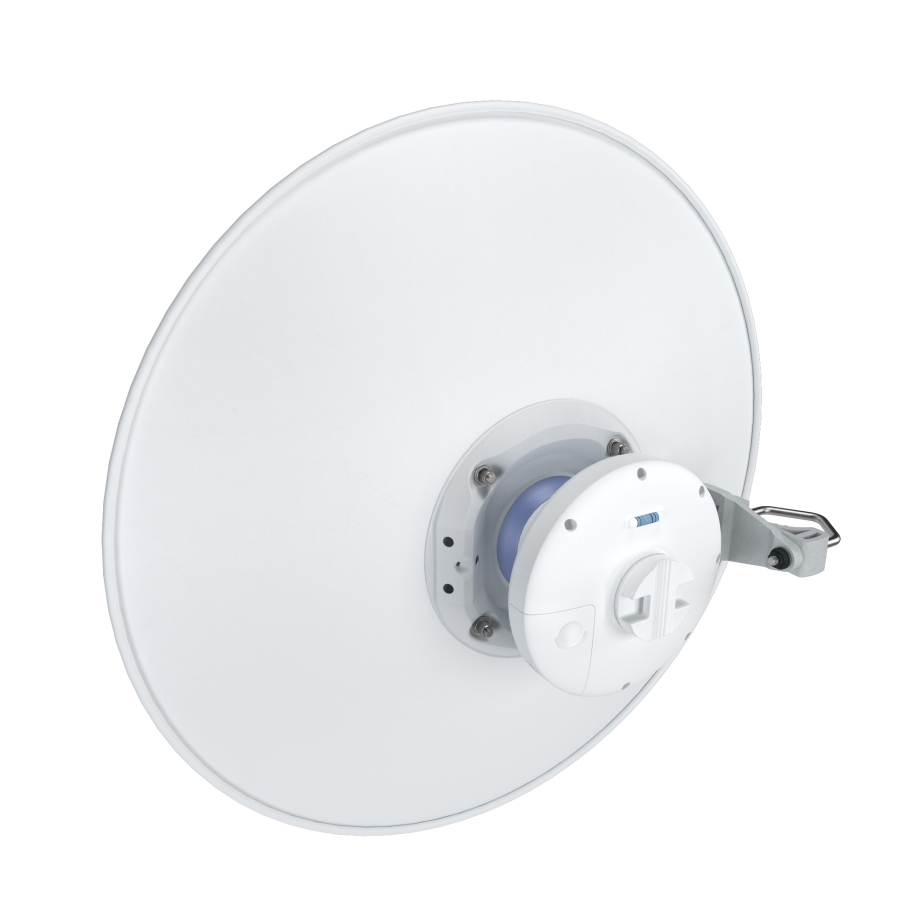

StarterDish 27 UM ühendatakse ühilduvate raadioseadmetega lainejuhtliidese kaudu, mitte tavapärase koaksiaalse antennipistiku abil. Toetatud seadmete ja adapterite hulka kuuluvad RF elements StarterAdapter SMA, Mimosa C5x ning Ubiquiti PrismStation 5AC, IsoStation 5AC ja IsoStation M5. See annab võimaluse valida mitme tootja poolt kinnitatud ühilduva lahenduse vahel, kui antenniga tuleb ühendada sobiv raadioseade. Lainejuhtliides ja suunatud paraboolreflektor moodustavad antennilahenduse põhiosa, samas kui ühilduva raadioplatvormi valik määrab, millist seadet antenniga kasutatakse. StarterDish 27 UM sobib seega CPE-paigaldusteks, kus olulised on suunatud kiirgus ja ühilduvus kasutatava raadioseadmega.

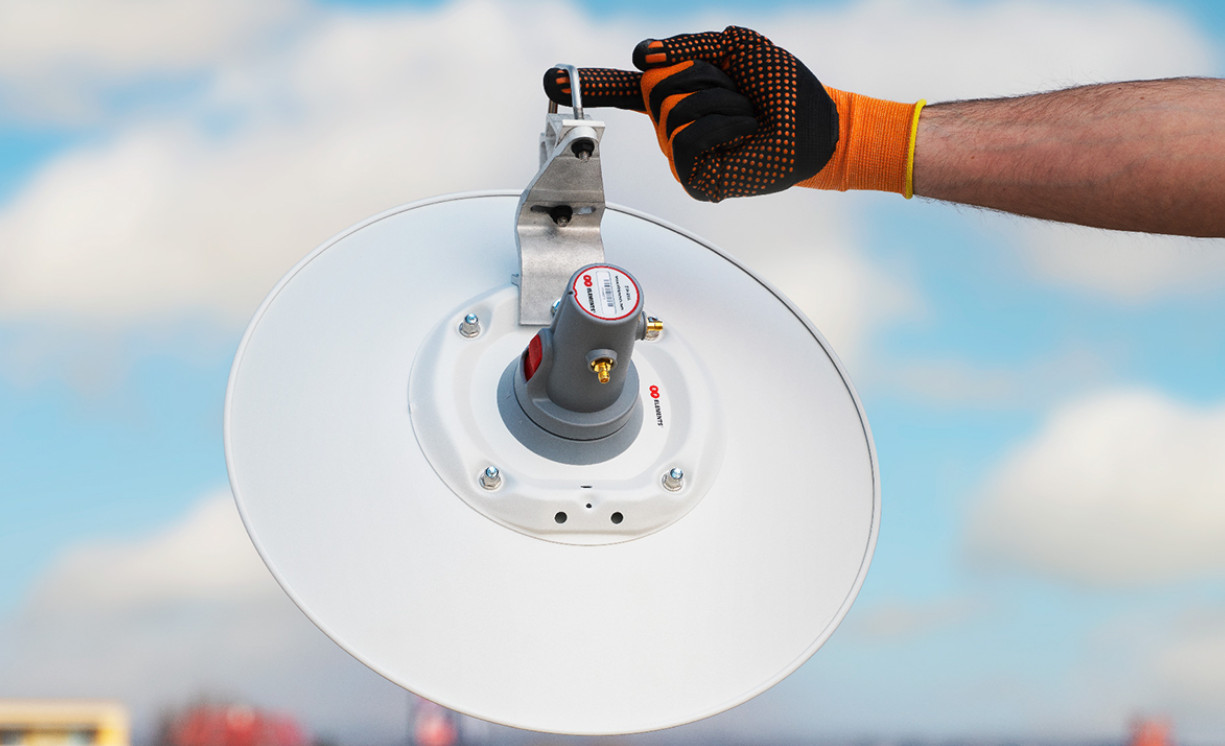

StarterDish 27 UM ühendab alumiiniumist reflektori välistingimustes paigaldamiseks mõeldud konstruktsiooniga. Väike kaal ja lihtne kokkupanek muudavad antenni paigaldamiseks ettevalmistamise mugavaks, samas kui kaitseaste IP65 määratleb korpuse kaitsetaseme välismõjude eest. Antenni saab kinnitada 20–55 mm läbimõõduga mastile, kusjuures tootja soovitab kasutada võimalikult 55 mm lähedase läbimõõduga masti. Pärast kinnitamist saab antenni kaldenurka vertikaaltasandis mehaaniliselt reguleerida ±15° ulatuses, et suunata see täpsemalt soovitud raadiolingi poole. Selline reguleerimisvõimalus on eriti oluline antenni kitsa suunadiagrammi tõttu, sest õige suuna saavutamiseks tuleb antenn täpselt paika seada.

Antenni töötemperatuur on −35 °C kuni +55 °C ning selle tuulekindlus on määratud tuulekiiruseni 160 km/h. Neid näitajaid tuleb arvestada välistingimustes paigaldamise kavandamisel ja paigalduskoha tingimuste hindamisel. Konstruktsioonis kasutatakse UV-kindlat ABS-plasti, alumiiniumi, terast, tsingitud terast ning roostevabast terasest kinnitusdetaile. Rannikualadel ning korstnagaaside, keemiatehaste või vulkaanilise tegevuse mõjualas võib antenni korpus siiski enneaegselt oksüdeeruda. Sellistes nõudlikes keskkonnatingimustes soovitab RF elements kasutada hoopis UltraDish-sarja antenne. Seda erinevust tasub seadme valimisel arvesse võtta, kui paigalduskohas võivad keskkonnamõjud aja jooksul antenni seisukorda mõjutada.
