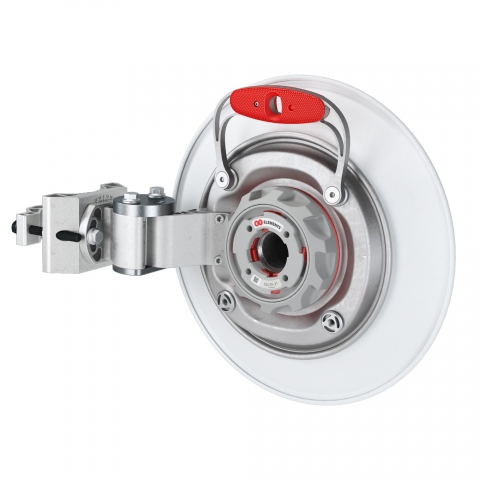

UltraDish suundantenn 21 dBi, TwistPort, 2 tk | Suure võimendusega lairiba 5,18–6,4 GHz

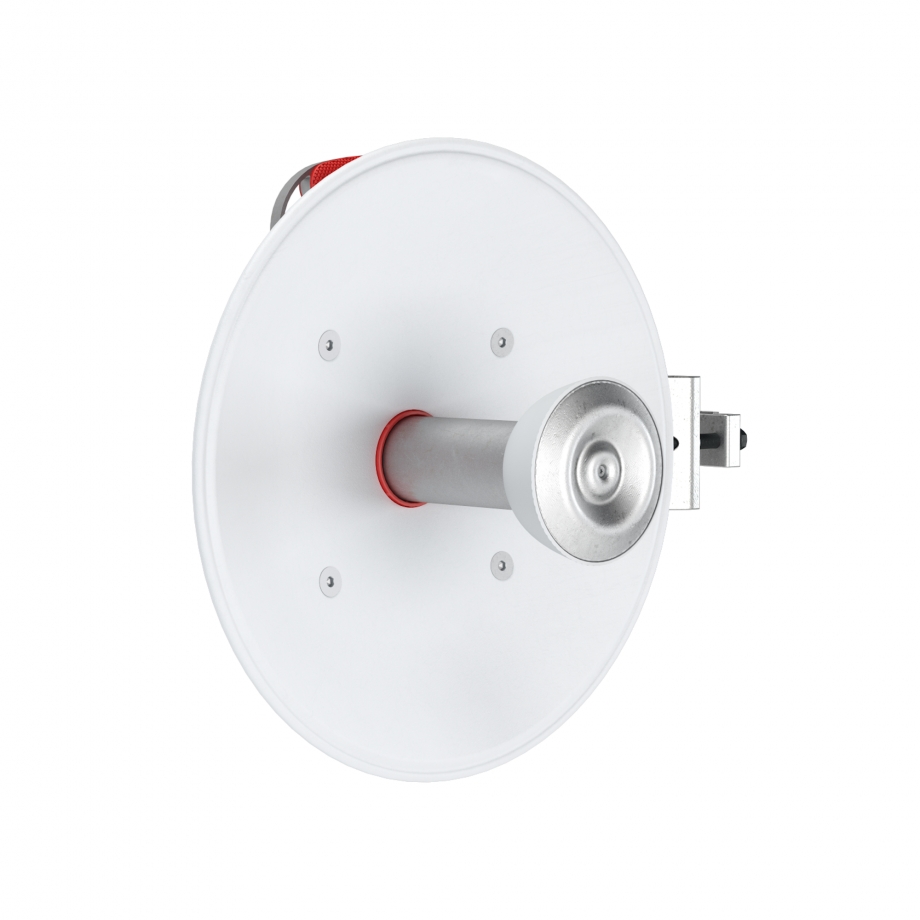

RF elements UltraDish TP seeria koosneb suundparaboolantennidest, mis on mõeldud kasutamiseks abonendiseadmetega. Sagedusvahemikus 5180–6775 MHz töötavad antennid ühendavad kitsalt suunatud kiirgusdiagrammi, väikese tasemega kõrvalsuunad ning stabiilse antennivõimenduse nii horisontaal- kui ka vertikaalpolarisatsiooni korral. Need omadused aitavad tagada töökindla raadioside, koondades antenni kiirguse soovitud suunda ja piirates seda väljaspool peakiirt. Seeriasse kuuluvad erineva võimenduse ja kiirelaiusega mudelid, mille hulgast saab valida vajaliku suunatava leviala jaoks sobiva variandi. Mõlemal mudelil on alumiiniumist reflektor, mille ühtlane kuju säilib tänu konstruktsioonile, mis hoiab ka antenni kaalu väikesena. Reflektor ja selle suunatud kiirgusomadused moodustavad UltraDish TP antennide tööpõhimõtte aluse. Mõlemal mudelil on sama töösagedusvahemik ja ühendussüsteem.

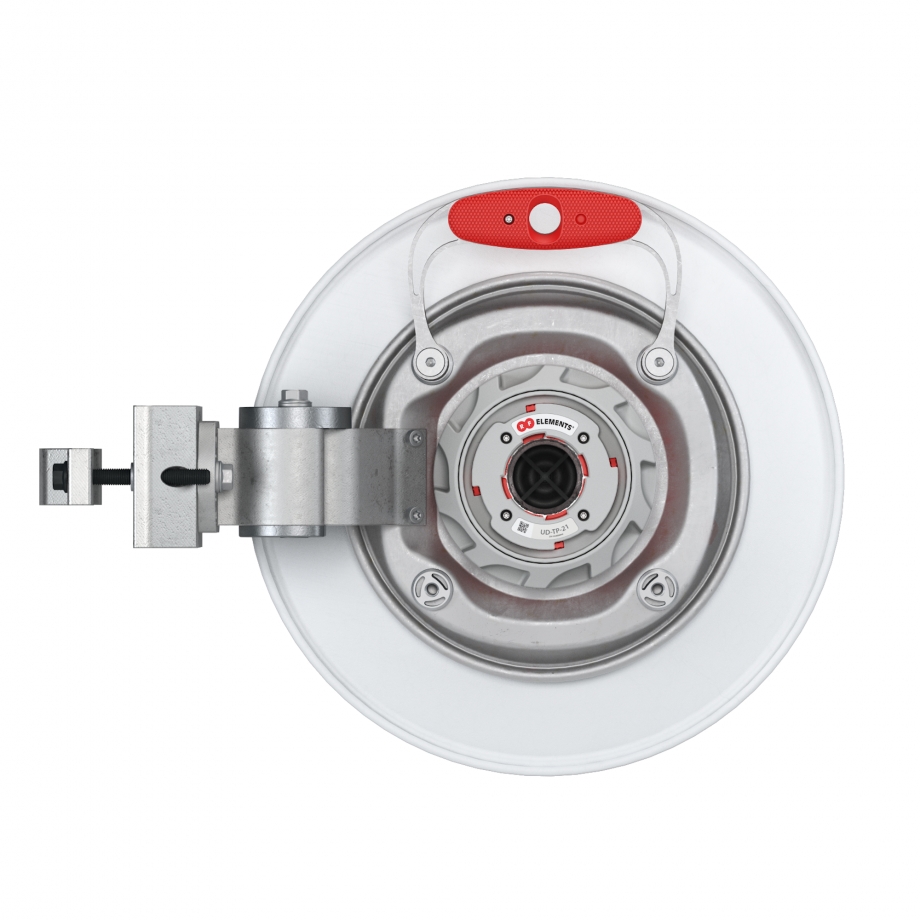

UltraDish TP seeria oluline omadus on RF elements’i väljatöötatud TwistPort-lainejuhtliides. Kiirlukustusega ühendus võimaldab ühilduvaid raadioseadmeid paigaldada või välja vahetada ilma antenni ennast muutmata. Mõlemad antennimudelid ühilduvad kõigi TwistPort-adapteritega, mistõttu saab sama ühenduslahendust kasutada erinevate toetatud raadioseadmete konfiguratsioonidega. Tavapärase koaksiaalühenduse asemel ühendatakse ühilduv seade antenniga lainejuhtliidese kaudu. See on eriti kasulik olukorras, kus raadioseade vajab väljavahetamist, kuid paigaldatud paraboolantenn ja selle asukoht jäävad samaks.

UltraDish TP seeria antennidel on tugev kinnitussüsteem, mis võimaldab need kindlalt masti külge paigaldada ja välitingimustes täpselt suunata. Parema haarduvusega kinnitus sobib mastidele läbimõõduga 40–80 mm. RF elements soovitab valida võimalikult 80 mm lähedase läbimõõduga masti. Sama kinnituslahendust saab kasutada mõlema antennimudeliga. Kinnitus võimaldab reguleerida antenni nurka, et suunata paraboolreflektor soovitud raadiosideühenduse poole. Seetõttu on antenni täpne asend paigaldamisel oluline. Kinnitus tagab kindla ühenduse mastiga, võimaldades samal ajal reflektori suunda reguleerida. Roostevabast terasest kinnitusdetailidel on must kate, mis aitab vältida nende kinnikiilumist paigaldamise ajal ja hõlbustab antenni asendi seadistamist.

Mõlema UltraDish TP mudeli valmistamisel kasutatakse UV-kindlat ABS-plasti, polükarbonaati, alumiiniumi ja roostevaba terast. Antennidel on IP65 kaitseaste ning need töötavad temperatuurivahemikus −40 °C kuni +60 °C, sobides seega välistingimustes kasutamiseks nimetatud piirides. Konstruktsioon talub tuulekiirust kuni 160 km/h, mida tuleb arvestada eriti avatud paigalduskohtade valimisel. Kuigi mudelid erinevad reflektori mõõtmete ja tuulekoormuse poolest, on nende keskkonnakaitse omadused ja kinnitamise põhimõtted samad. Nii saab valida sobiva suundantenni, säilitades kogu UltraDish TP seerias ühtse lähenemise antennide paigaldamisele, kinnitamisele ja välistingimustes kasutamisele.
