StarterDish suundantenn 21 dBi paraboolse peegliga CPE jaoks | Lainejuht, suur suunalisus, välistingimused

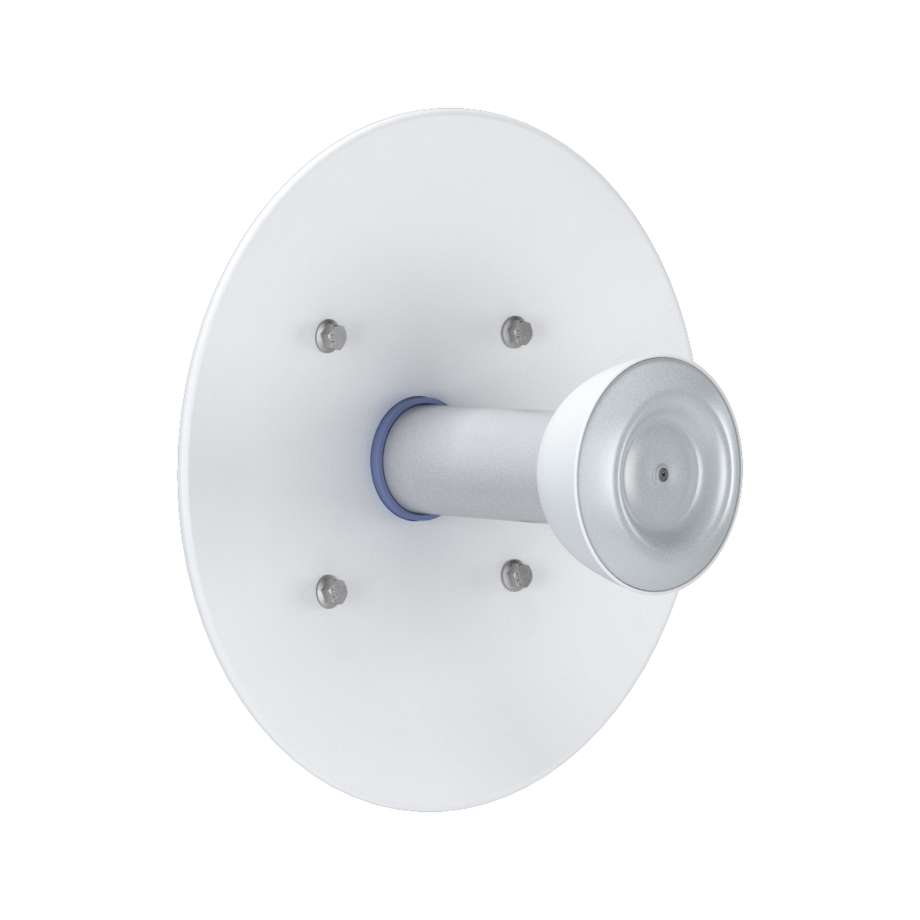

RF elements StarterDish 21 UM on suundantenn, mis kasutab paraboolreflektorit ja on mõeldud CPE-lahendustele sagedusvahemikus 5150–5950 MHz. Antenni võimendus on 21 dBi ning selle kitsas suunadiagramm sobib traadita ühendustele, kus antenni täpne suunamine on oluline. Paraboolreflektor koondab kiirguse kindlasse suunda ning antenni kiire laius on −3 dB tasemel nii horisontaal- kui ka vertikaaltasandil 11°. Sellise suunadiagrammi tõttu tuleb antenn paigaldamisel hoolikalt soovitud raadiosideühenduse suunas joondada. StarterDish 21 UM ühendab täpselt suunatud kiirguse lainejuhtliidesega, mille kaudu saab antenniga ühendada ühilduvaid raadiosideseadmeid.

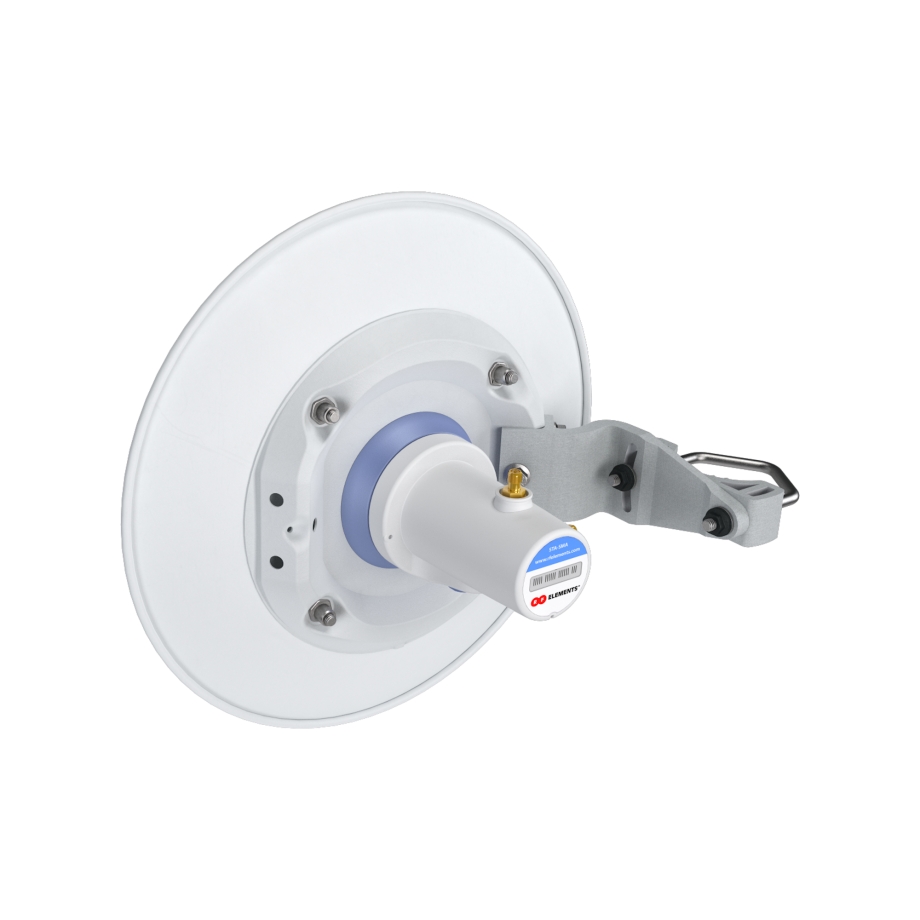

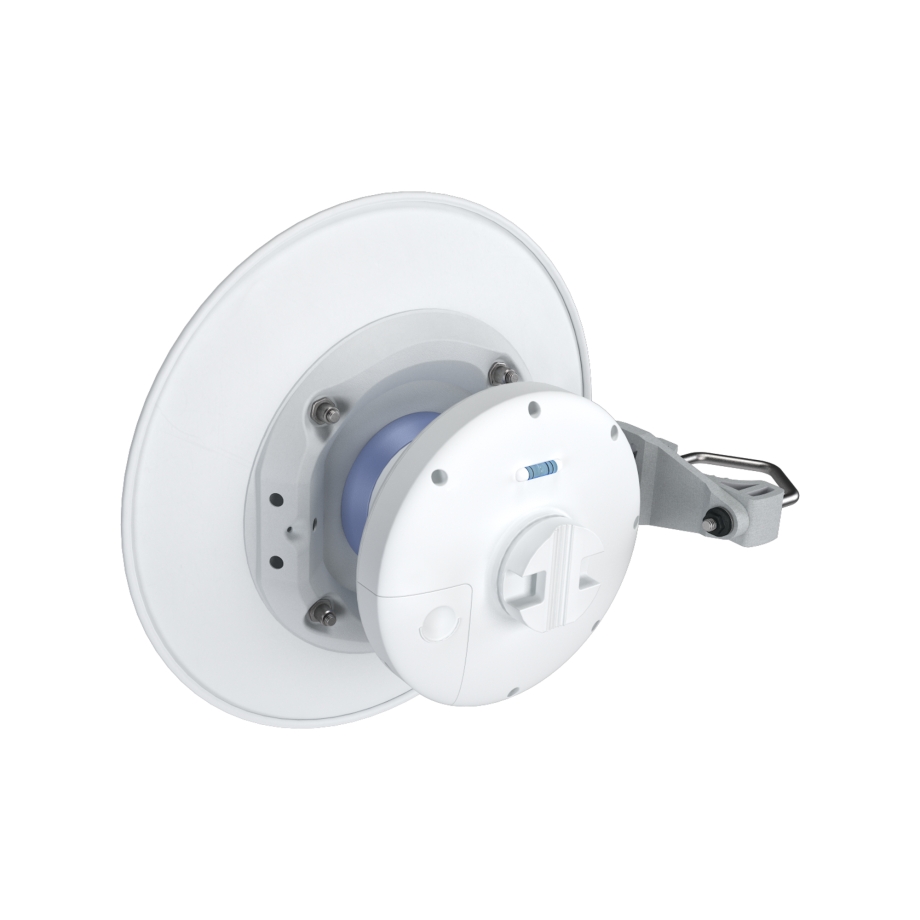

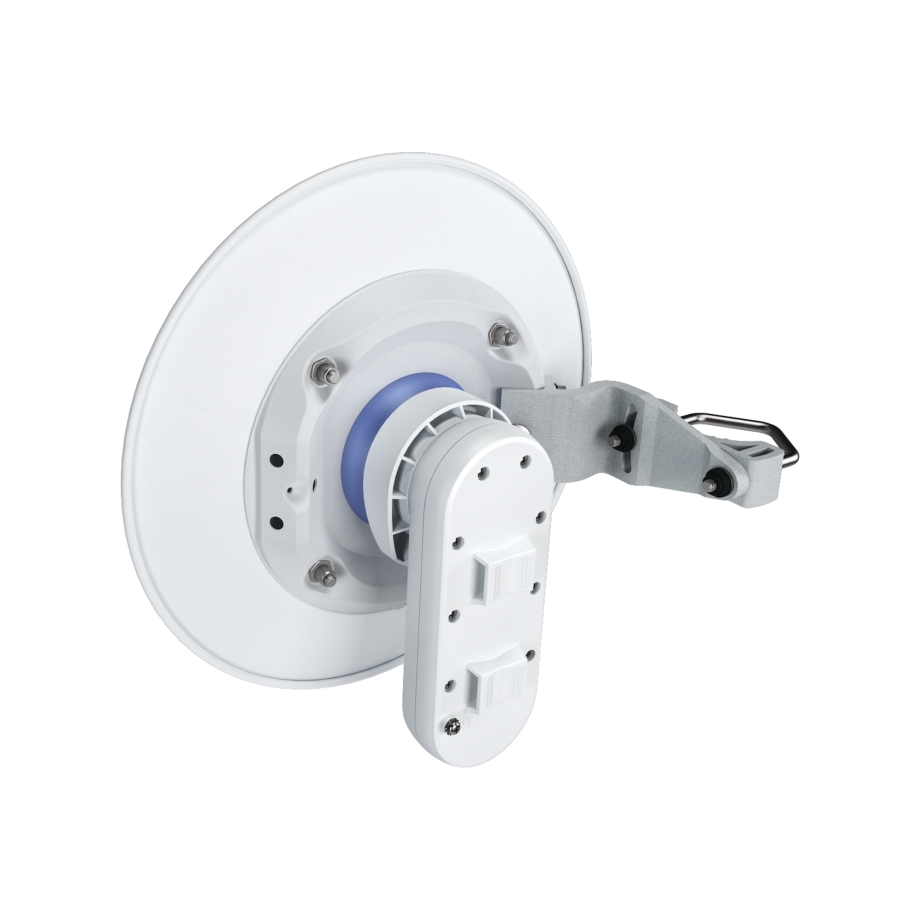

Antenn ühildub mitme traadita side platvormiga, sealhulgas Ubiquiti PrismStation 5AC, IsoStation 5AC ja IsoStation M5 ning Mimosa C5x seadmetega. Samuti saab kasutada RF elements StarterAdapter SMA adapterit, mis pakub täiendavat ühendusvõimalust tootja antennisüsteemis. Tänu nendele ühilduvusvõimalustele saab sama paraboolantenni kasutada erinevate toetatud raadiosideseadmetega, säilitades selle suunakarakteristikud. Tavapärase koaksiaalkaabli ühenduse asemel kasutatakse StarterDish 21 UM antennil lainejuhtporti. Toodet müüakse soodsa viieosalise komplektina, mis sisaldab viit ühesugust suundantenni mitut antenni vajavate paigalduste jaoks.

StarterDish 21 UM on ette nähtud paigaldamiseks välitingimustes ning selle konstruktsioon ühendab terasest reflektori reguleeritava kinnitussüsteemiga. Antenn pannakse enne paigaldamist kokku ning seda saab kinnitada mastidele läbimõõduga 20–55 mm. Tootja soovitab võimaluse korral valida masti, mille läbimõõt on võimalikult lähedal 55 mm-le. Pärast kinnitamist saab antenni kaldenurka reguleerida ±15° ulatuses, et suunata see vertikaaltasandil soovitud raadiosideühenduse poole. Kitsast suunadiagrammi arvestades on selline reguleerimisvõimalus eriti oluline, sest signaali suuna määramisel mängib täpne joondamine suurt rolli. Kinnitussüsteem võimaldab antenni asendit seadistada ilma selle põhikonstruktsiooni muutmata.

Antenni valmistamisel kasutatakse UV-kindlat ABS-plasti, alumiiniumi, terast ja tsingitud terast ning roostevabast terasest kinnitusdetaile. Kaitseklass IP65 ja töötemperatuuride vahemik −35 °C kuni +55 °C määratlevad tingimused, milles antenni saab välitingimustes kasutada. Konstruktsioon talub tuule kiirust kuni 160 km/h, mida tuleb arvestada eelkõige tuultele avatud paigalduskoha valimisel. StarterDish antenne ei soovitata siiski kasutada eriti agressiivsetes keskkonnatingimustes, näiteks rannikualadel, korstnagaaside mõju all olevates kohtades, keemiatehastes või vulkaanilise tegevusega piirkondades, kus antenni korpus võib enneaegselt oksüdeeruda. Sellistesse tingimustesse soovitab RF elements valida hoopis UltraDish-seeria antennid.
