StarterDish suundantenn 24 dBi, lainejuht | Suure võimendusega paraboolantenn CPE jaoks

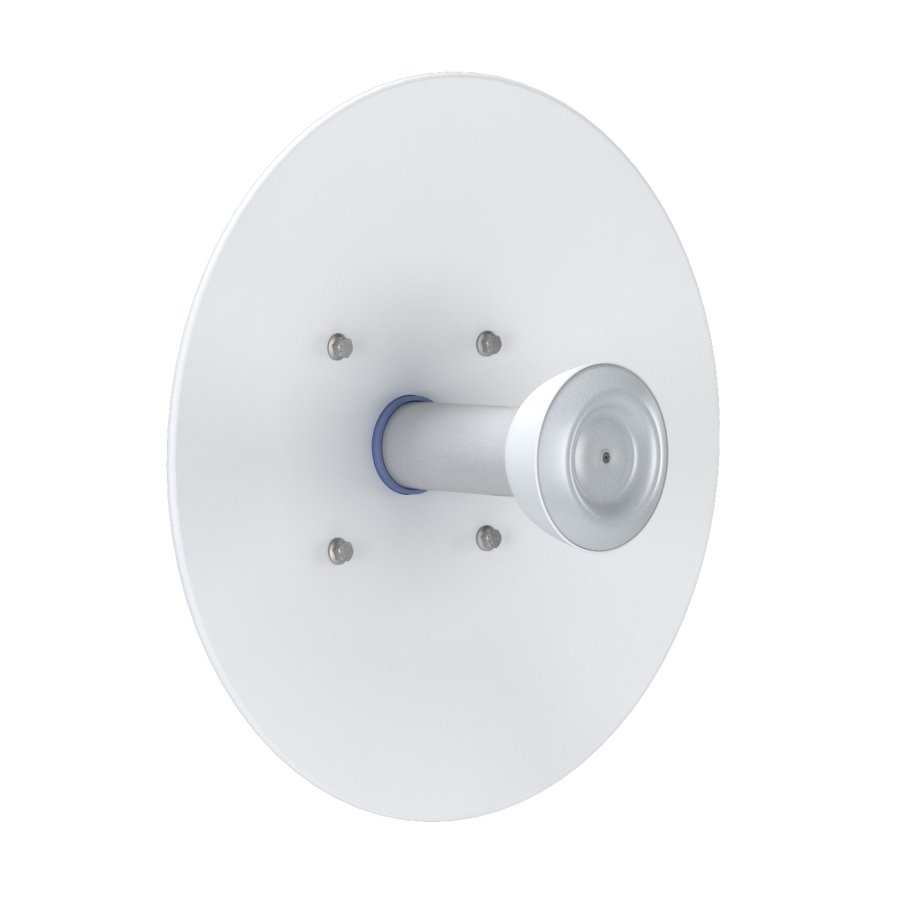

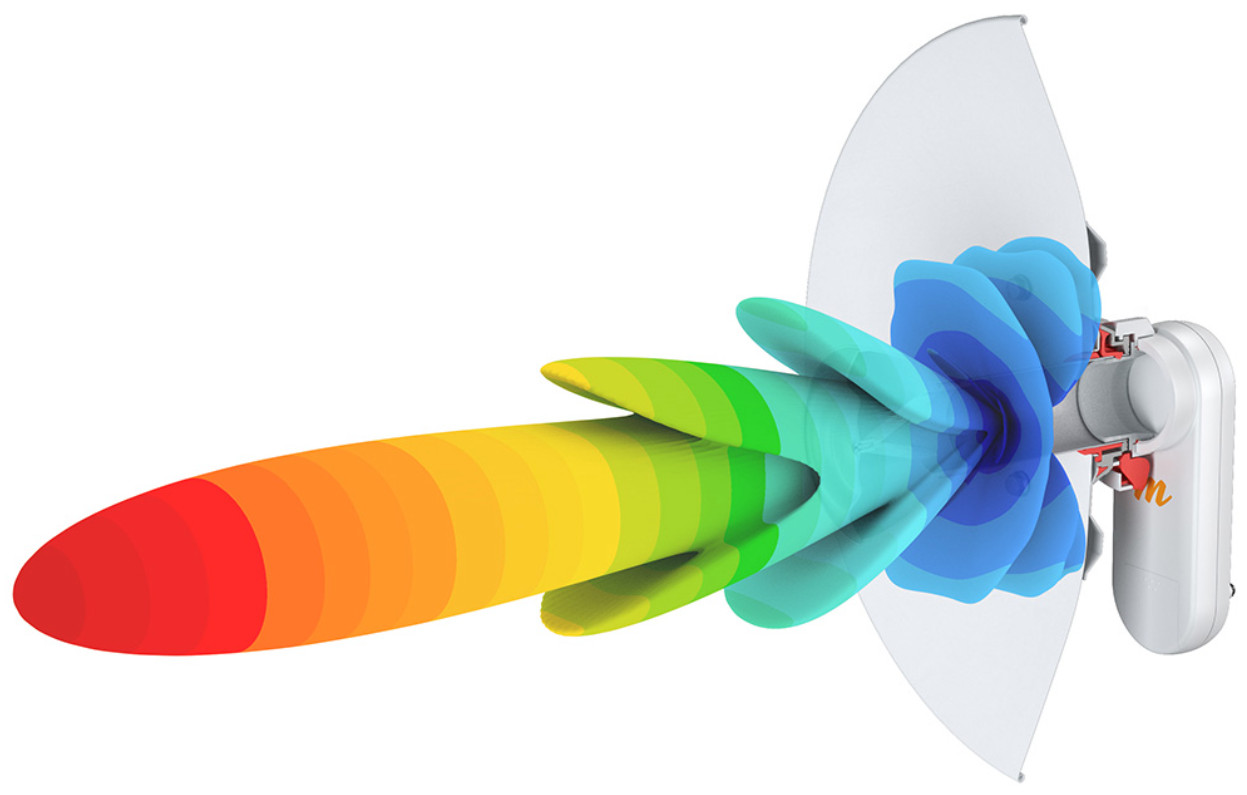

RF elements StarterDish 24 UM on suundantenn, mis on mõeldud CPE-seadmetele ja töötab sagedusvahemikus 5150–5950 MHz. Antenni võimendus on 24 dBi ning kitsas kiirgusdiagramm koondab raadiosignaali kindlasse suunda, mistõttu on paigaldamisel eriti oluline antenni täpne suunamine. Paraboolreflektor koondab signaali kitsaks kiireks, mille laius on −3 dB tasemel nii horisontaal- kui ka vertikaaltasandil 8°. Selline suunatud leviala on eriti oluline raadiosideühenduste loomisel ühilduvate seadmete vahel, mis tuleb täpselt üksteise poole suunata. StarterDish 24 UM ühendab suunatud paraboolreflektori lainejuhtliidesega, mille kaudu saab ühendada ühilduvaid raadioseadmeid.

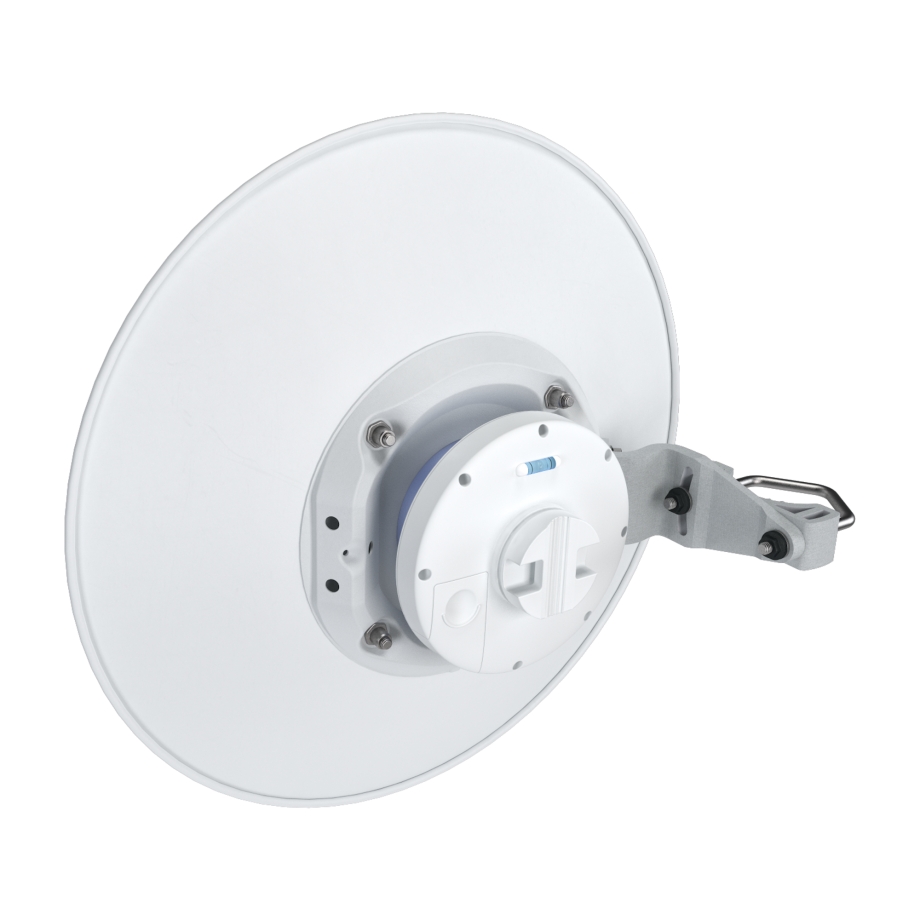

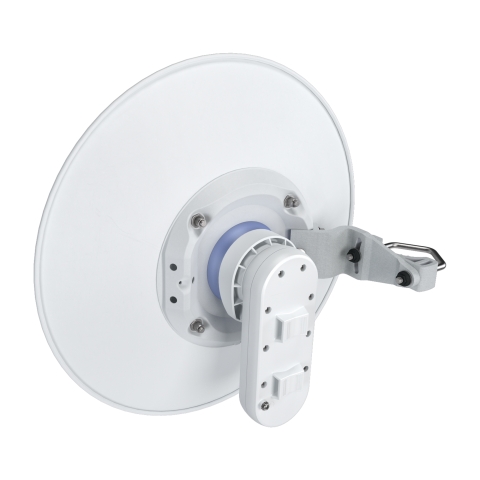

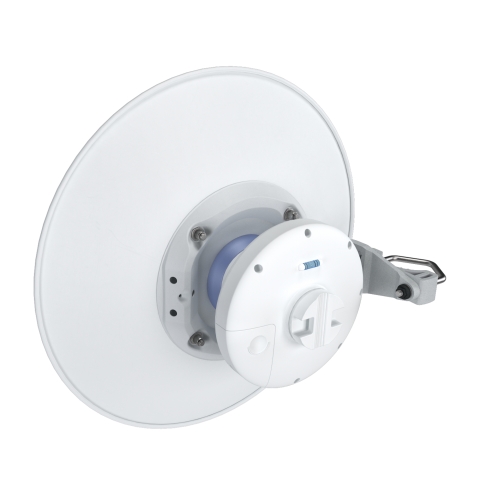

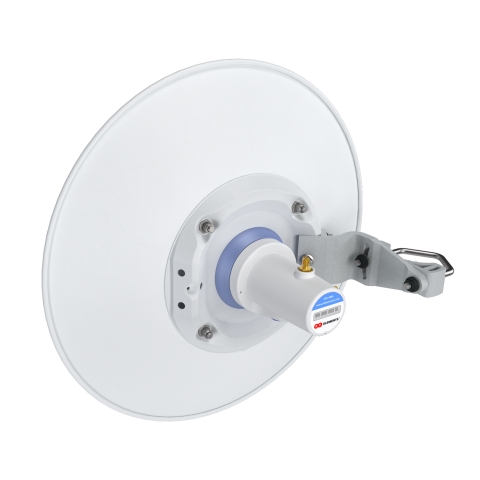

Antenn ühildub Ubiquiti PrismStation 5AC, IsoStation 5AC ja IsoStation M5 ning Mimosa C5x seadmetega. Samuti saab kasutada RF elements StarterAdapter SMA adapterit, mis laiendab tootja adaptersüsteemi kaudu ühilduvate seadmete valikut. Tänu nendele ühendusvõimalustele saab sama antennimudelit kasutada erinevate toetatud raadioseadmetega, ilma et peaks muutma reflektori põhikonstruktsiooni. Lainejuhtliides on ühilduva raadioseadme ühenduskohaks ning antenni juures ei ole vaja kasutada tavapärast koaksiaalkaabliühendust. StarterDish 24 UM antenne tarnitakse säästliku viieosalise komplektina, mis võimaldab valida mitu ühesugust suundantenni paigaldusteks, kus on vaja rohkem kui ühte antenni.

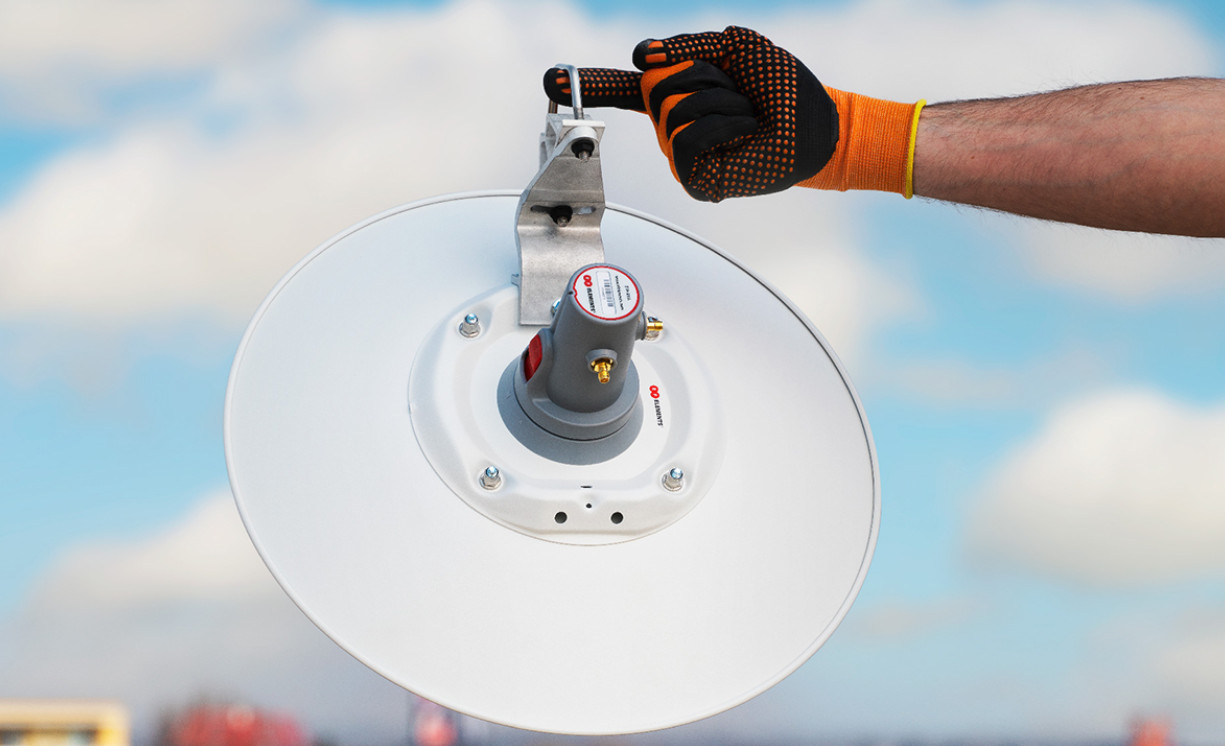

StarterDish 24 UM ühendab alumiiniumreflektori kinnitussüsteemiga, mis on mõeldud välistingimustes paigaldamiseks ja antenni suuna reguleerimiseks. Antenn pannakse enne paigaldamist kokku ning kinnitatakse seejärel 20–55 mm läbimõõduga mastile. RF elements soovitab valida masti, mille läbimõõt on võimalikult lähedal 55 mm-le. Pärast kinnitamist saab antenni vertikaalset kaldenurka reguleerida ±15° ulatuses, et suunata see täpsemalt soovitud raadiosideühenduse poole. Koos antenni kitsa kiirelaiusega muudab selline reguleerimisvõimalus täpse paigutuse oluliseks, et saavutada soovitud suunatud leviala. Kinnitussüsteem võimaldab kaldenurka muuta ilma reflektori konstruktsiooni muutmata.

Antenni valmistamisel kasutatakse UV-kindlat ABS-plasti, alumiiniumi, terast, tsingitud terast ja roostevabast terasest kinnitusdetaile. Kaitseaste IP65 ja töötemperatuuride vahemik −35 °C kuni +55 °C määravad antenni välistingimustes kasutamise tingimused. Konstruktsioon on ette nähtud taluma kuni 160 km/h tuulekiirust, millega tuleb arvestada eriti avatud paigalduskoha valimisel. Väga karmid keskkonnatingimused, sealhulgas rannikualad, korstnagaasidega kokkupuutuvad paigad, keemiatehased ja vulkaanilised piirkonnad, võivad siiski põhjustada StarterDish antenni korpuse enneaegset oksüdeerumist. Sellistesse tingimustesse paigaldamiseks soovitab RF elements kasutada hoopis UltraDish-seeria antenne. StarterDish 24 UM tarnitakse viie antenniga komplektina, mille kõik antennid on ühesuguse konstruktsiooni ja samade paigaldusvõimalustega.
