Alfa APOE08G 8 pordiga gigabitine passiivne PoE injektor, 10/100/1000 Mbit/s, 12–48 V alalisvool

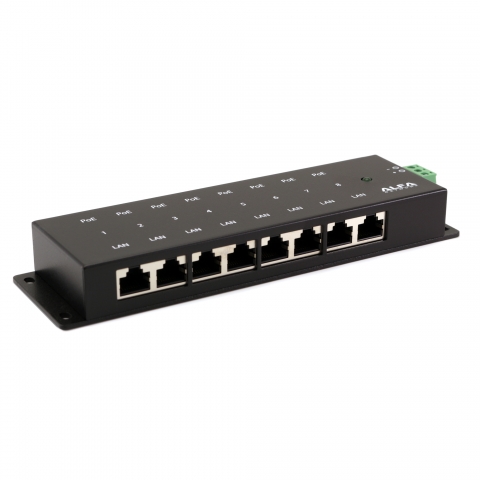

APOE08G on kaheksa pordiga Etherneti ja Gigabit PoE toitejaotusseade, mis võimaldab ühest toiteallikast varustada kuni kaheksat ühendatud PoE-seadet. See on mõeldud paigaldusteks, kus kasutatakse näiteks pääsupunkte, IP-kaameraid ja IP-telefone ning kus andmed ja toide edastatakse neile eraldi RJ45-väljundite kaudu. Seade toetab andmeedastuskiirusi 10/100/1000 Mbps ning seda saab seega kasutada Etherneti või Gigabit ühendustega selles toetatud vahemikus. Andmed sisestatakse RJ45-ühenduste kaudu, väljundpordid edastavad ühendatud seadmetele samaaegselt nii andmeid kui ka toidet.

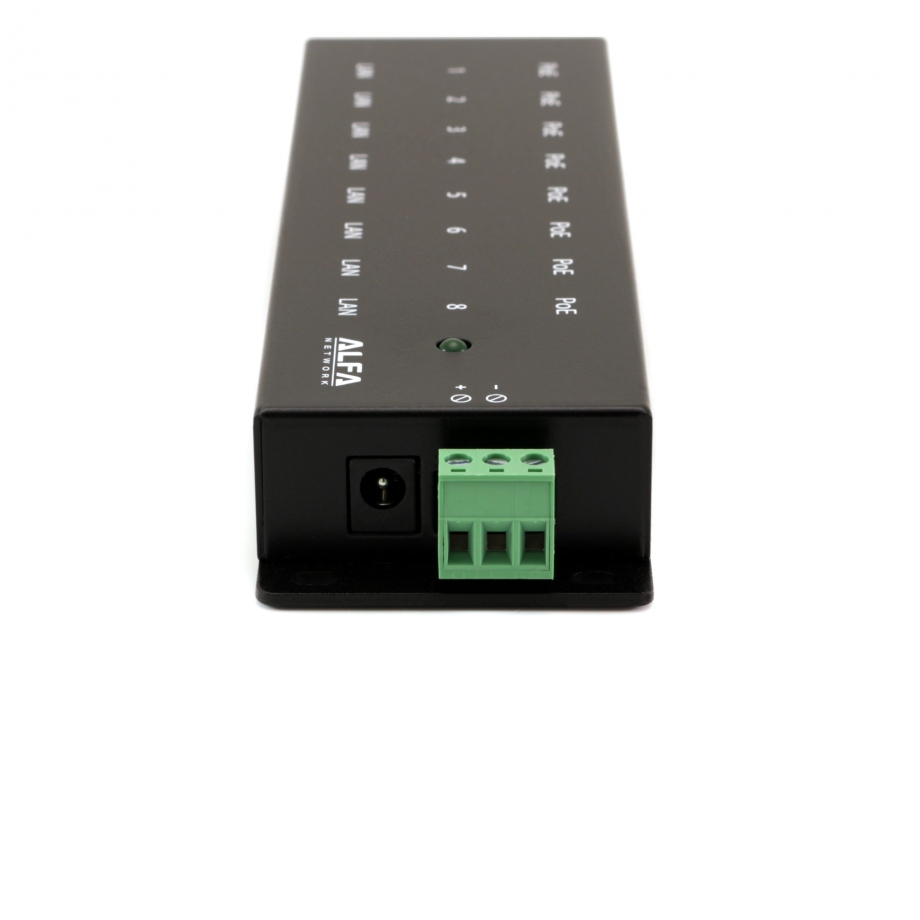

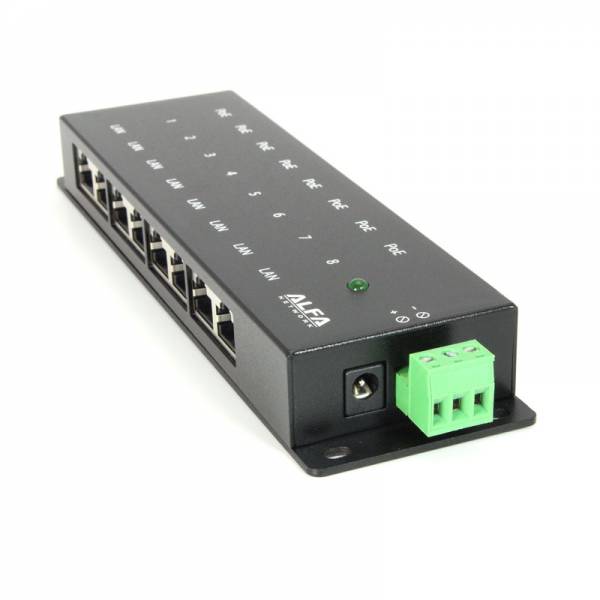

Toide võib pärineda 12–48 VDC toiteallikast ning selle saab ühendada kas DC-pesa või klemmiploki kaudu, pakkudes seadme toitmiseks kahte ettenähtud ühendusviisi. DC-ühenduse jaoks kasutatakse 2,1 × 5,5 mm pistikut. Väljundvõimsus sõltub otseselt sisendvõimsusest, mistõttu tuleb süsteemi kavandamisel arvestada valitud toiteallikaga. Üks toiteallikas teenindab seega kõiki seadme kaheksat PoE-väljundit, selle asemel et kasutada iga ühendatud lõppseadme jaoks eraldi toiteallikat. RJ45-ühendustes kasutatakse andmeedastuseks kõiki kontakte, toide edastatakse positiivse polaarsuse jaoks kontaktide 4 ja 5 ning negatiivse polaarsuse jaoks kontaktide 7 ja 8 kaudu. Nende omaduste põhjal toimib APOE08G tsentraliseeritud PoE toitejaotusseadmena mitmele Etherneti kaudu ühendatud lõppseadmele.
