APOE08 PoE injektor – 8-pordiline Fast Ethernet PoE injektor

APOE08 on kaheksa pordiga passiivne PoE-injektor, mis võimaldab ühest toiteallikast varustada kuni kaheksat passiivset PoE-seadet. See on mõeldud paigaldusteks, kus kasutatakse näiteks pääsupunkte, IP-kaameraid ja IP-telefone ning kus andmed ja toide edastatakse seadmetele eraldi RJ45-väljundite kaudu. Injektor toetab andmeedastuskiirusi 10/100 Mbps. Andmeedastuseks kasutatakse RJ45 kontakte 1, 2, 3 ja 6, samal ajal kui toide liigub positiivse polaarsuse puhul kontaktide 4 ja 5 ning negatiivse polaarsuse puhul kontaktide 7 ja 8 kaudu. Selline kontaktide jaotus määrab, kuidas andmed ja toide igale väljundile edastatakse, ning seda tuleb arvestada ühendatavate passiivsete PoE-seadmete valimisel.

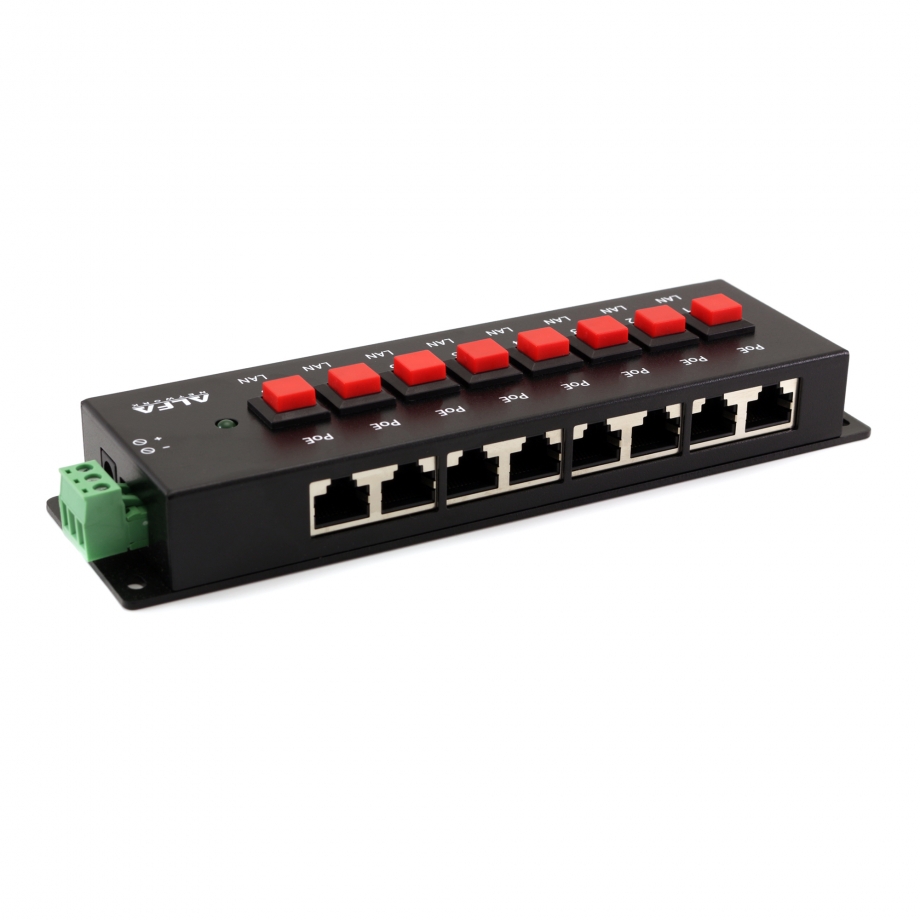

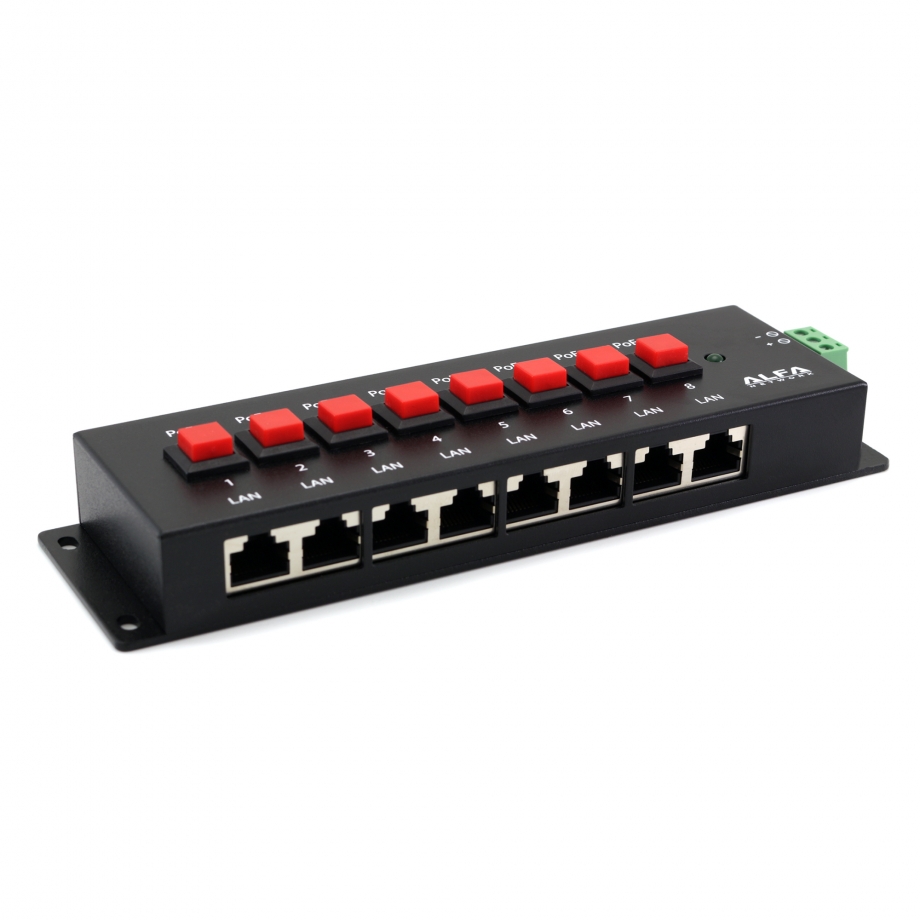

Toide võib pärineda 12–48 VDC allikast ning selle saab ühendada kas DC-pesa või klemmiploki kaudu, mis annab injektori toitmiseks kaks ette nähtud ühendusviisi. DC-sisend kasutab 2,1 × 5,5 mm pistikut ning väljundis saadaolev võimsus sõltub sisendisse antavast võimsusest. Igal kaheksal kanalil on eraldi On/Off-lüliti, mistõttu saab iga ühendatud seadme toidet juhtida sõltumatult ilma teisi kanaleid mõjutamata. Selline kanalipõhine juhtimine töötab koos ühise toitesisendiga: üks toiteallikas varustab injektorit, kuid iga väljundi saab eraldi sisse või välja lülitada. APOE08 ühendab seega tsentraliseeritud passiivse PoE toitejaotuse kaheksa Etherneti ühenduse sõltumatu juhtimisega.
