Alfa sisepaneeli anten APA-M25 | Kahesageduslik 2,4/5 GHz Wi‑Fi paneeliantenn, 8/10 dBi, RP-SMA

APA-M25 on suure võimendusega kahe sagedusribaga siseruumide paneelantenn, mis töötab 2,4 GHz ja 5 GHz sagedusalas. Antenn katab vahemikud 2,4–2,5 GHz ja 5,150–5,875 GHz, võimaldades ühe antenniga kasutada mõlemat toetatud sagedusriba ilma eraldi ühe sagedusriba antennideta. Suunava patch-tüüpi konstruktsiooni tõttu koondub kiirgus kindlasse suunda, mitte ei jaotu ühtlaselt ümber paigalduskoha. Seetõttu on antenni asukoht ja suunamine paigalduse oluline osa, sest see on mõeldud leviala fokusseerimiseks valitud piirkonda. Sama paneel sobib seega nii 2,4 GHz kui ka 5 GHz lahendustesse, lihtsustades antenni valikut kahe sagedusribaga seadmete puhul.

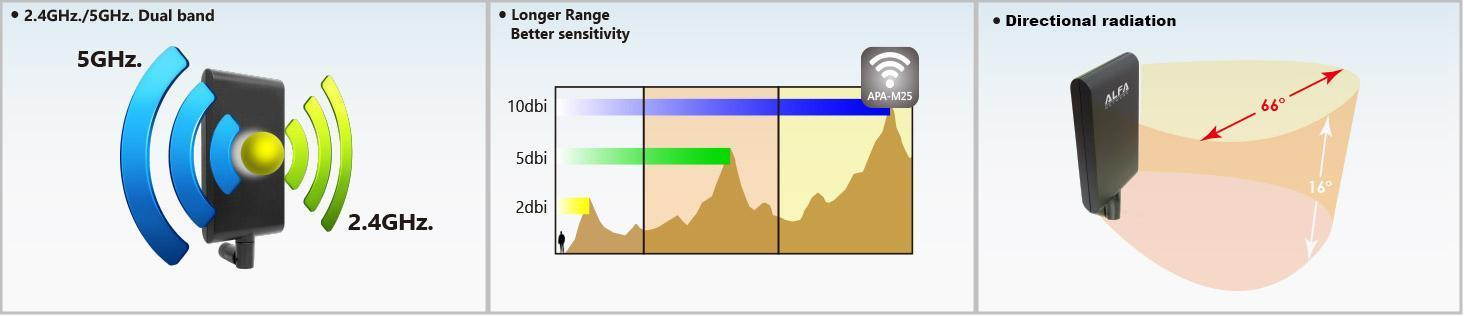

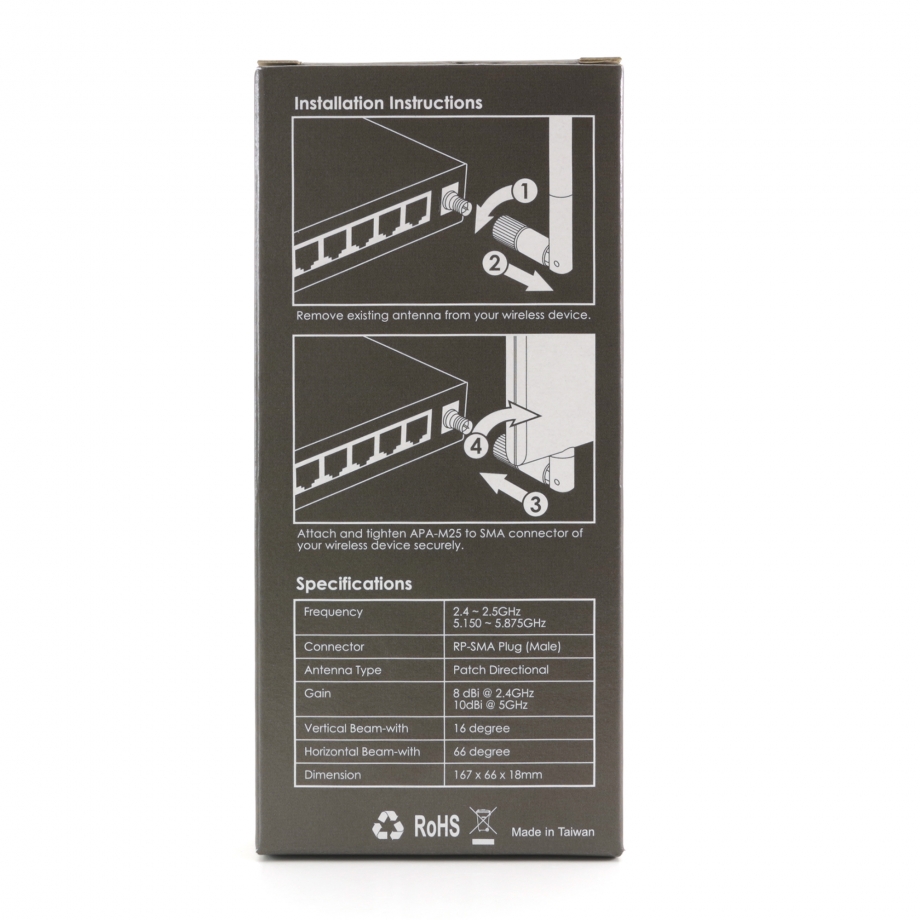

Võimendus on 2,4 GHz sagedusalas 8 dBi ja 5 GHz sagedusalas 10 dBi, seega on tootja määratud võimendus 5 GHz puhul suurem. Lineaarne vertikaalne polarisatsioon määrab antenni õige orientatsiooni teiste vertikaalselt polariseeritud juhtmevabade seadmete suhtes. Vertikaalne kiirgusnurk on 16 kraadi ja horisontaalne 66 kraadi, mis loob vertikaalsuunas suhteliselt kitsa ning horisontaalsuunas laiema kiirgusmustri. Selline suunakarakteristik võimaldab antenni täpsemalt soovitud leviala suunas paigutada ja vähendada kiirgust väljaspool valitud suunda. Maksimaalne V.S.W.R. 2.0:1 kirjeldab antenni ettenähtud impedantsi sobivust toetatud sagedustel.

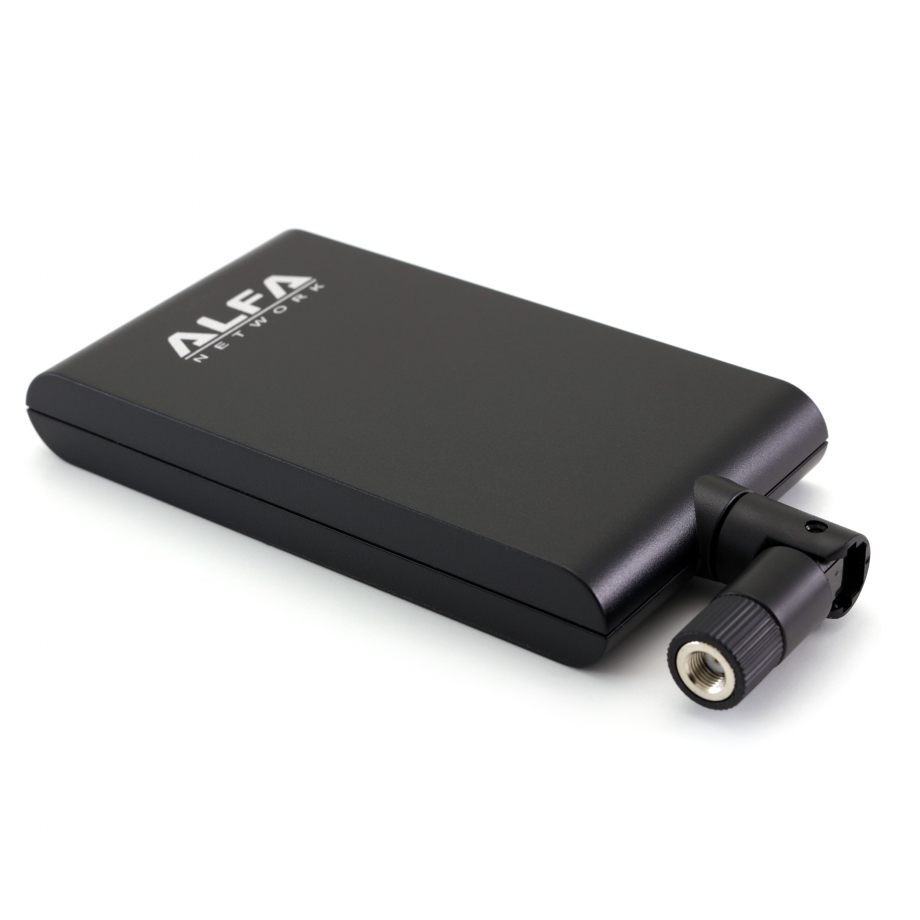

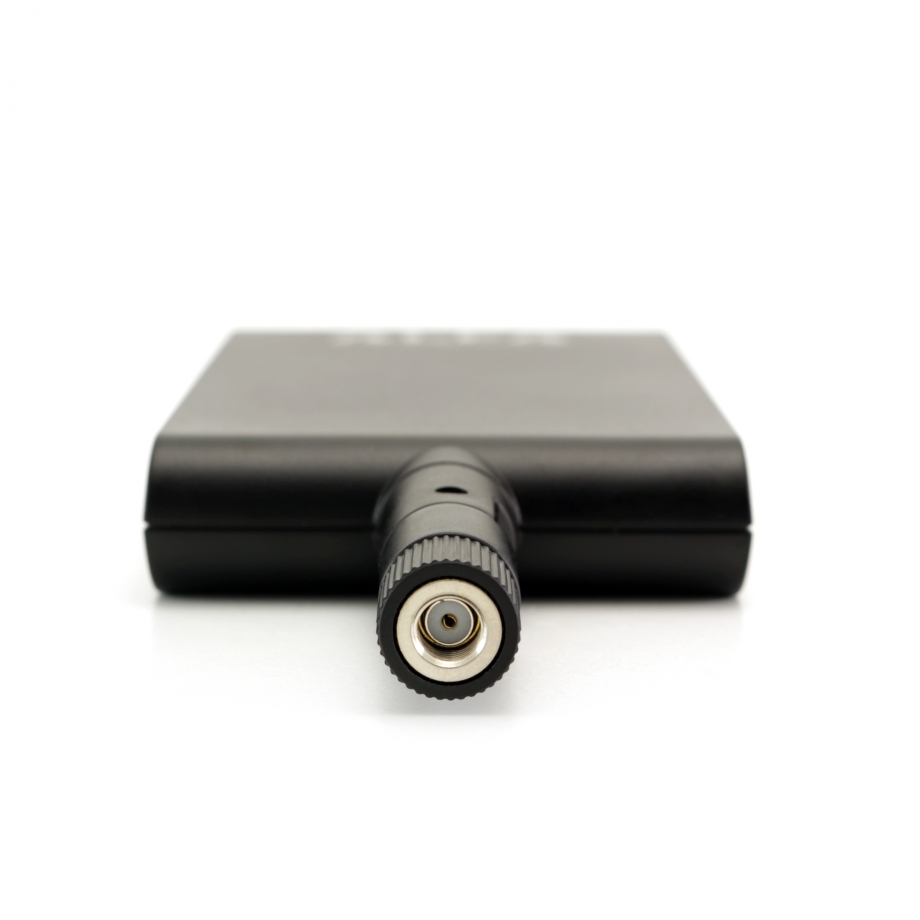

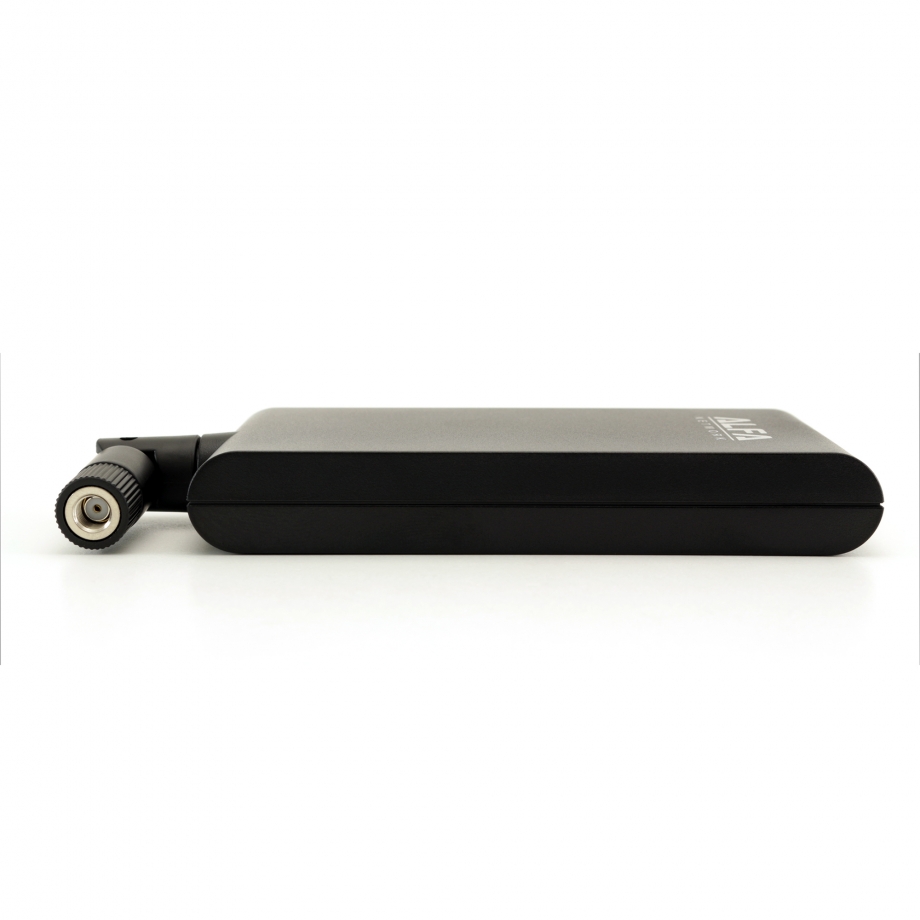

APA-M25 kasutab RP-SMA Male pistikut, mis toimib RF-liidesena ühendamiseks sobiva juhtmevaba seadme või vastava pistikutüübiga kaabliga. Paneeli mõõtmed on 167,3 × 66 × 18 mm, mis annab paigaldajale vajaliku info antenni sobitamiseks siseruumide paigalduskohta. Kompaktne ristkülikukujuline korpus võimaldab antenni kasutada kohtades, kus paigalduspind peab mahutama ligikaudu 167 mm kõrguse ja 66 mm laiuse paneeli. 18 mm sügavus annab omakorda selge lähtekoha vajaliku ruumi planeerimiseks antenni korpuse ja pistiku ümber.

Antenni kiirgusomadused on määratletud XY-, YZ- ja ZX-tasandil kogu toetatud sagedusvahemiku jaoks, kirjeldades signaalienergia jaotumist paneeli ümber. 2,4 GHz sagedusalas on mustrid esitatud sagedustel 2400, 2450 ja 2500 MHz, samas kui 5 GHz karakteristikud hõlmavad mitut sageduspunkti kuni 5875 MHz-ni. Need mustrid näitavad, et antenni reaktsioon muutub nii suuna kui ka sageduse järgi, mis on oluline paneeli optimaalse paigutuse määramisel siseruumides. Koos määratud pistikutüübi ja korpuse mõõtmetega annavad need omadused paigaldajale põhiinfo füüsilise asukoha, antenni orientatsiooni ja ühenduse kavandamiseks sobiva RF-seadmega, lähtumata omnidirectional-paigalduse põhimõttest.
