Alfa ARS-25-57A kahe sagedusribaga sise-Wi‑Fi antenn 5/7 dBi RP-SMA isane

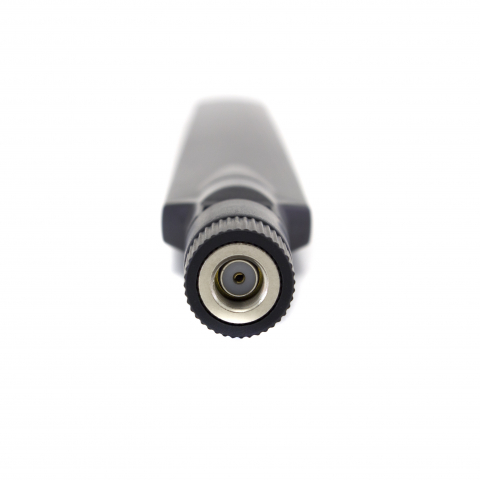

ARS-25-57A on kahesageduslik dipoolantenn, mis on mõeldud kasutamiseks 2,4 GHz ja 5 GHz traadita ühendustes. Antenn töötab sagedusalas 2,4-2,5 GHz, kus selle võimendus on 5 dBi, ning sagedusalas 5,1-5,9 GHz, kus võimendus ulatub 7 dBi-ni. See võimaldab kasutada ühte antenni seadmetega, mis töötavad mõlemas toetatud sagedusalas. 50-oomine impedants vastab ettenähtud elektrilise sobituse standardile, samas kui VSWR 2,5:1 määrab antenni deklareeritud impedantsi sobituse taseme. Lineaarne vertikaalne polarisatsioon määrab signaali ettenähtud orientatsiooni ning aitab antenni paigaldamisel valida õige asendi. Ühendamiseks kasutatakse RP-SMA Male pistikut, mis muudab ühilduvuse hindamise lihtsaks seadmete puhul, millel on vastav antenniliides.

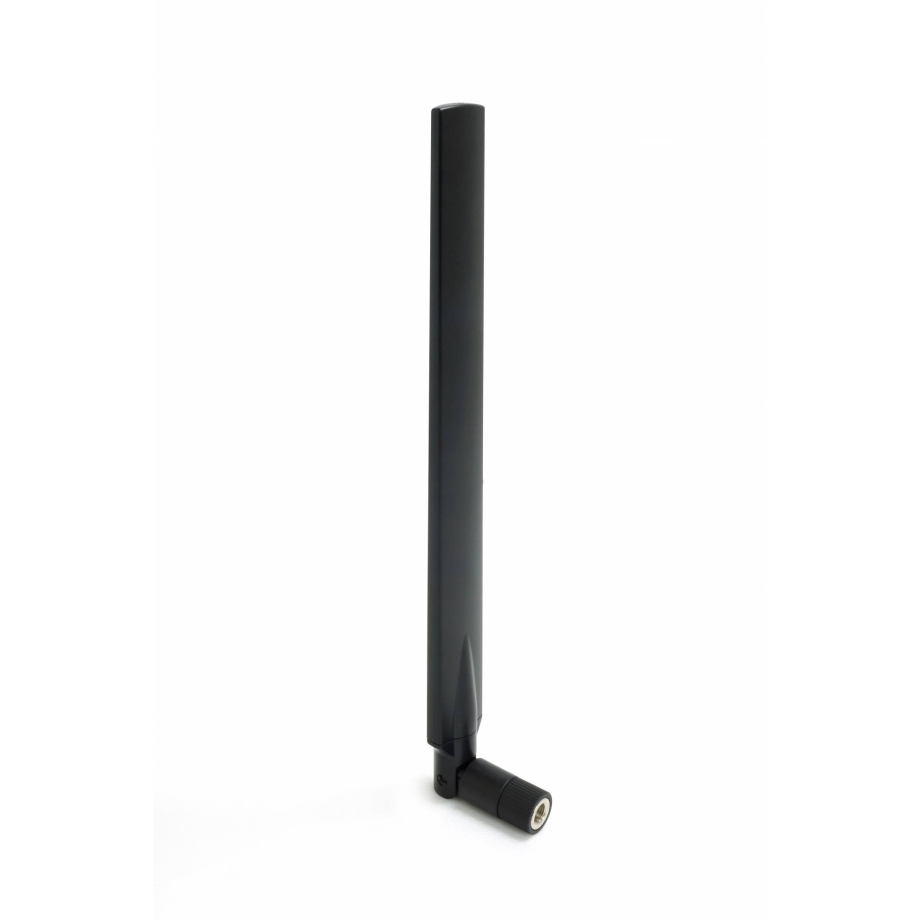

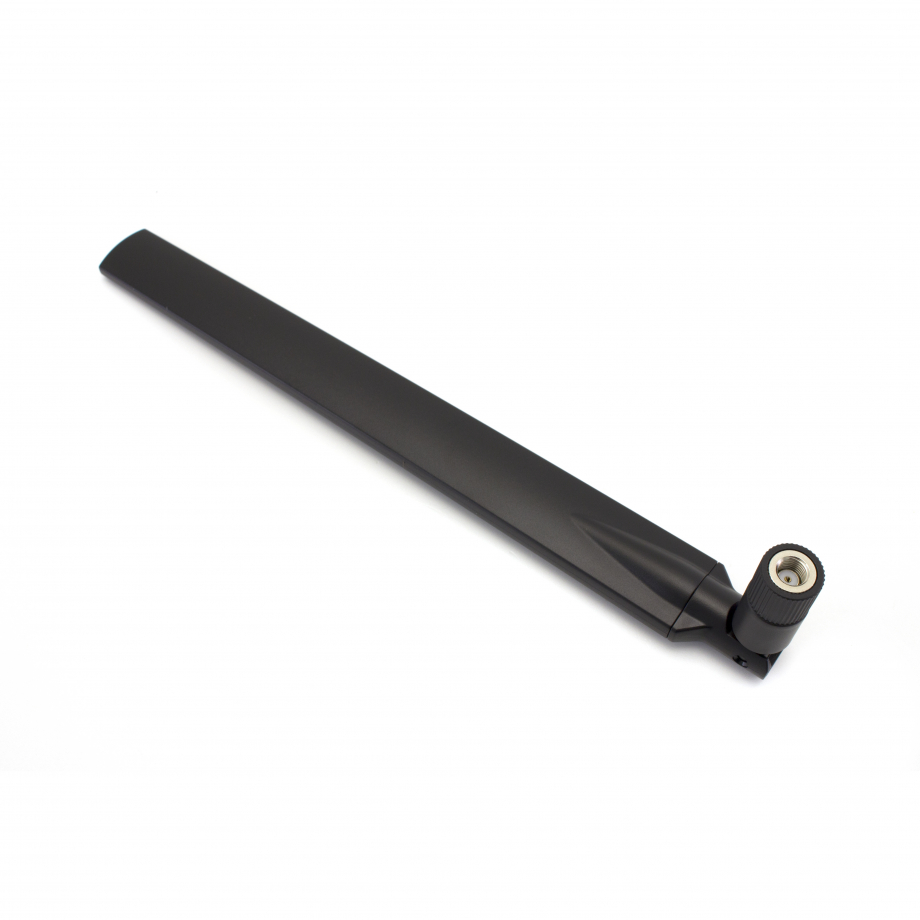

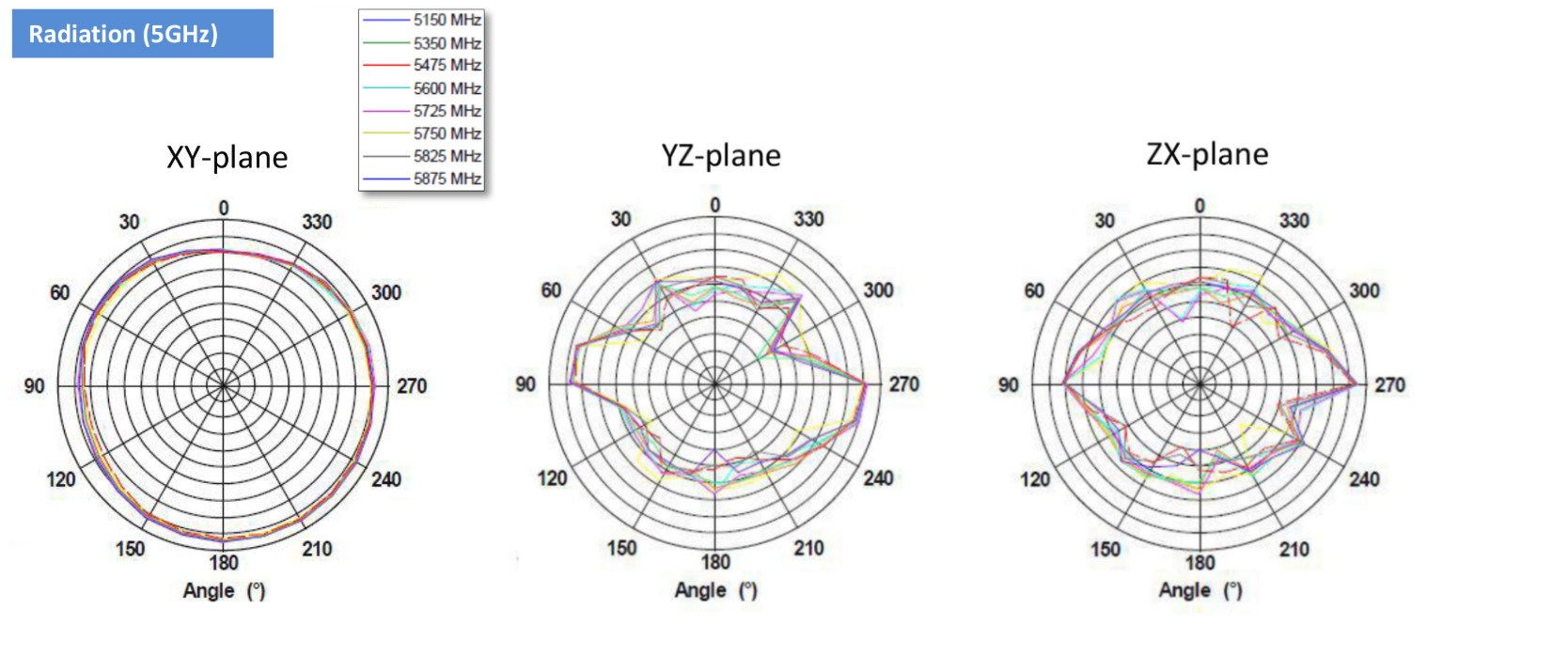

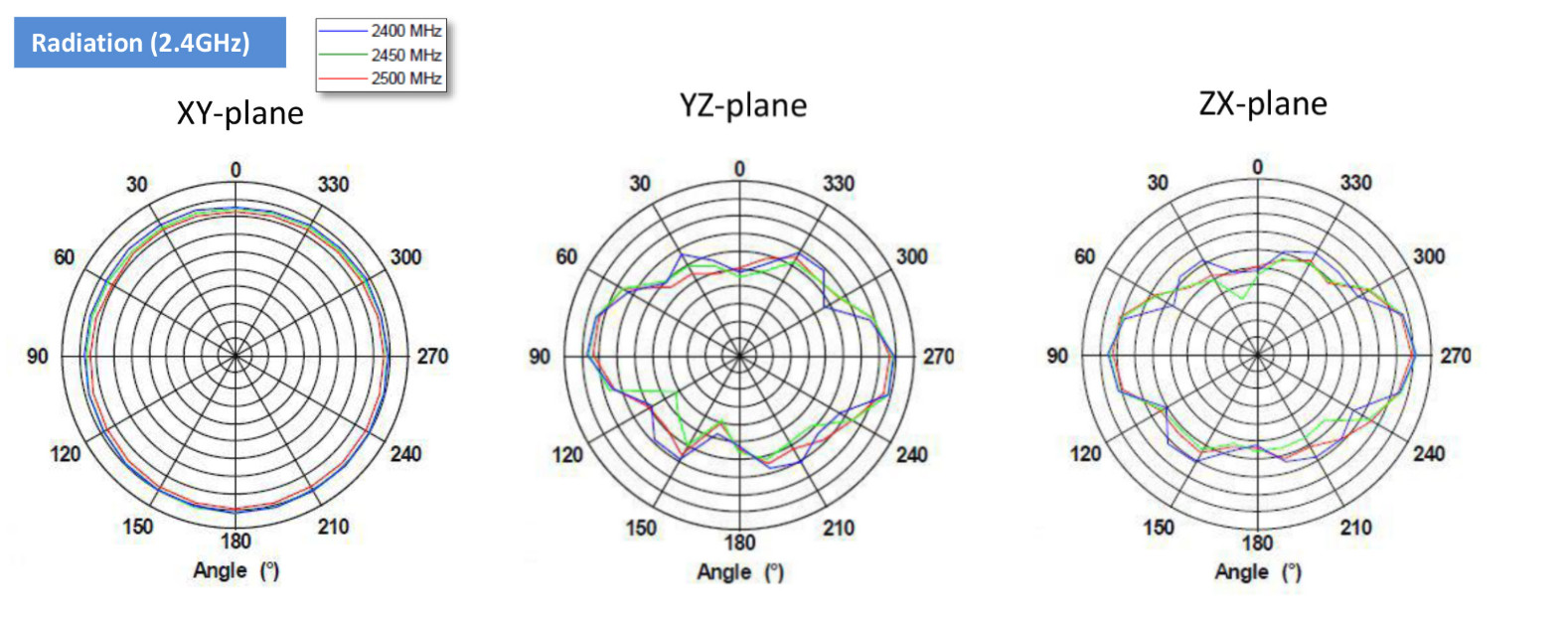

Mõõtmetega 18,5 x 231 mm on ARS-25-57A saleda ja pikliku kujuga, mistõttu on seadme paigutamisel ning vajaliku vaba ruumi planeerimisel antenni mõõtmetega lihtne arvestada. Antenn on ette nähtud töötama temperatuurivahemikus -10 °C kuni +55 °C ning kuni 95% suhtelise õhuniiskuse juures temperatuuril 25 °C, mis annab selged keskkonnatingimused paigalduse kavandamiseks. Antenni kiirgusdiagrammid on esitatud nii 2,4 GHz kui ka 5 GHz sagedusala kohta XY-tasandil ning näitavad, kuidas signaalienergia jaotub antenni ümber kummaski toetatud sagedusalas. Kahesageduslik töö, erinev võimendus mõlemas sagedusalas, vertikaalne lineaarne polarisatsioon, RP-SMA Male liides, kompaktsed mõõtmed ja määratletud töötingimused annavad vajaliku põhiteabe, et hinnata ARS-25-57A sobivust ühilduva kahesagedusliku traadita seadmega.
