QuMax Omni TRB500 jaoks

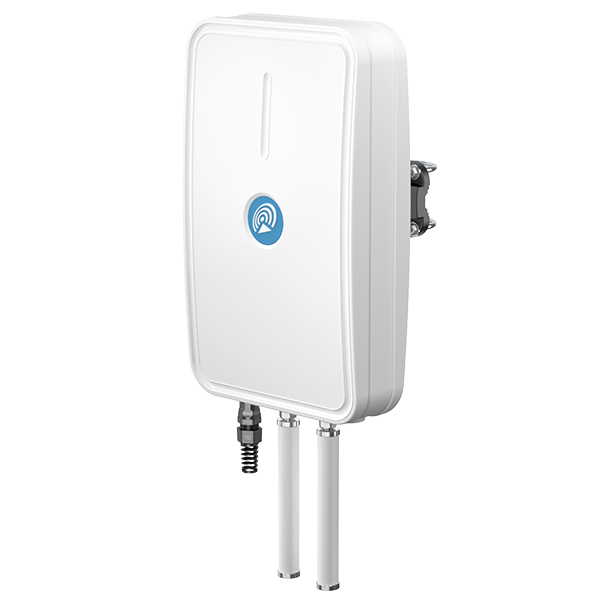

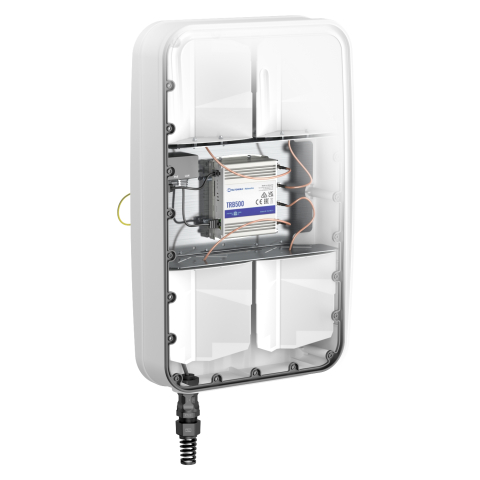

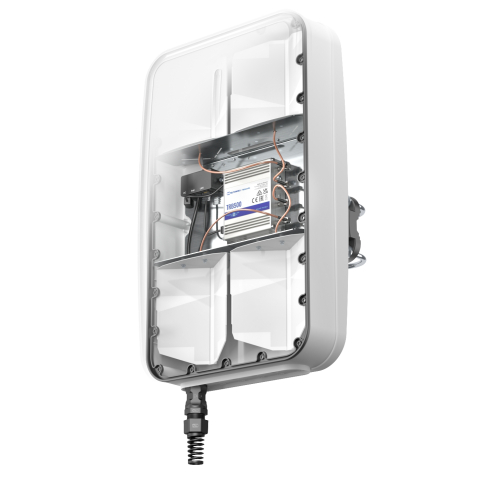

QuMax Teltonika RUTX09 jaoks on integreeritud välisantenni korpus, mis ühendab ühes seadmes suure võimsusega mitme sagedusribaga suunatud LTE-antenn, sisseehitatud GPS-antenn ja ruumi Teltonika RUTX09 ruuteri paigaldamiseks. Toode on ühilduv ka RUTM09-ga, mis võimaldab kasutada sama korpuse kontseptsiooni mõlema toetatud ruuterimudeliga. Ruuteri ja antennide paigutamisega ühte IP67-klassiga korpusesse loob süsteem tervikliku välispaigalduse, kus sidevahend ja antennisüsteem on paigaldatud koos, mitte eraldi komponentidena. Suunatud LTE-antenn on mõeldud pika vahemaa ühenduste loomiseks tugijaamaga.

Seetõttu sobib see püsipaigaldistesse, kus antenni saab suunata signaaliallika poole, et parandada vastuvõttu vajalikus suunas. See on mõeldud kasutamiseks tööstuskeskkonnas, kus välisühenduse tagamiseks on vaja võimsamat suunatud LTE-antenni. Antenn töötab sagedusalades 694–960 MHz, 1,7–2,2 GHz ja 2,2–2,7 GHz, toetades mitmeid LTE- ja valitud 5G-ga seotud sagedusribasid. Võimendus ulatub sõltuvalt sagedusalast kuni 6 dBi-ni, samas kui ees-taga suhe üle 8 dB aitab suunata antenni jõudlust valitud suunas ja vähendada vastuvõttu antenni tagant.

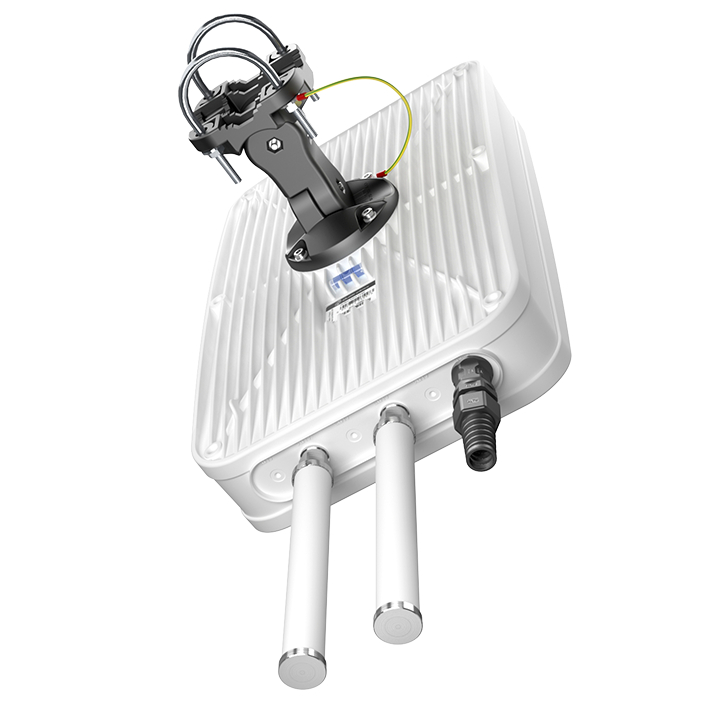

Korpus on mõeldud välistingimustes kasutamiseks ning ühendab toetatud Teltonika ruuteri ja antennisüsteemi ühe kaitstud korpuse sisse. IP67-klassi kaitseklass võimaldab kasutamist rasketes ilmastikutingimustes, samas kui töötemperatuuri vahemik -40 °C kuni 80 °C võimaldab paigaldamist nii külmadesse kui ka kuumadesse välistingimustesse. Korpus on valmistatud ABS-ist, alumiiniumist, PTFE-st ja klaaskiust, kombineerides materjale, mis sobivad vastupidava välisantenni korpuse valmistamiseks. Paigaldamine on võimalik mastidele, mille läbimõõt on 25–66 mm, mistõttu sobib süsteem tavapärastele välispaigalduskonstruktsioonidele.

Mõõtmetega 272 x 276 x 96 mm ja kaaluga 1,8 kg on korpus kompaktne, pakkudes samas piisavalt ruumi ühilduva ruuteri paigaldamiseks. Soovitatav korpuse kinnitusmomendi väärtus on 0,6–0,8 Nm, mis aitab paigaldajatel kokkupanekul kasutada sobivat pingutusvahemikku. RJ45-pistik toetab traadiga võrguühendust läbi korpuse, hoides paigalduse ühe väliseadme piires korrastatuna. LTE-antenn kasutab vertikaalset polarisatsiooni ja 50 Ω takistust. Selle 90° kiirguskulma mõlemas tasapinnas, mille lubatud hälve on ±30°, peegeldab suunatud disaini ja võimaldab suunata antenni valitud kattealale. Integreeritud GPS-antenn lisab asukoha määramise võime, ilma et oleks vaja eraldi välist GPS-antenni, täiendades väliruuteri ja antenni paigaldust ühes korpuses.
