Alfa HaLow-R

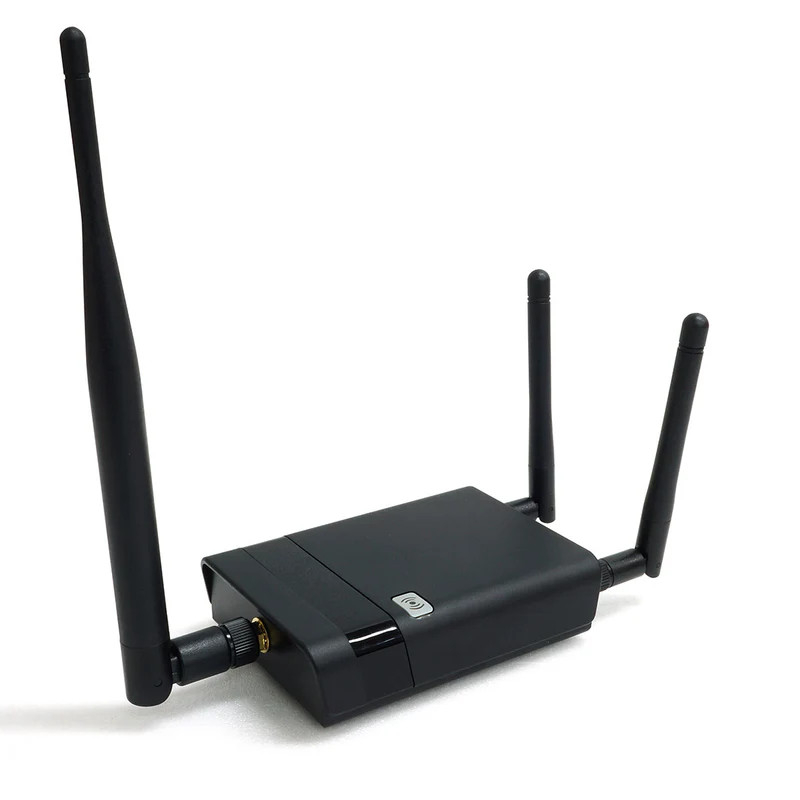

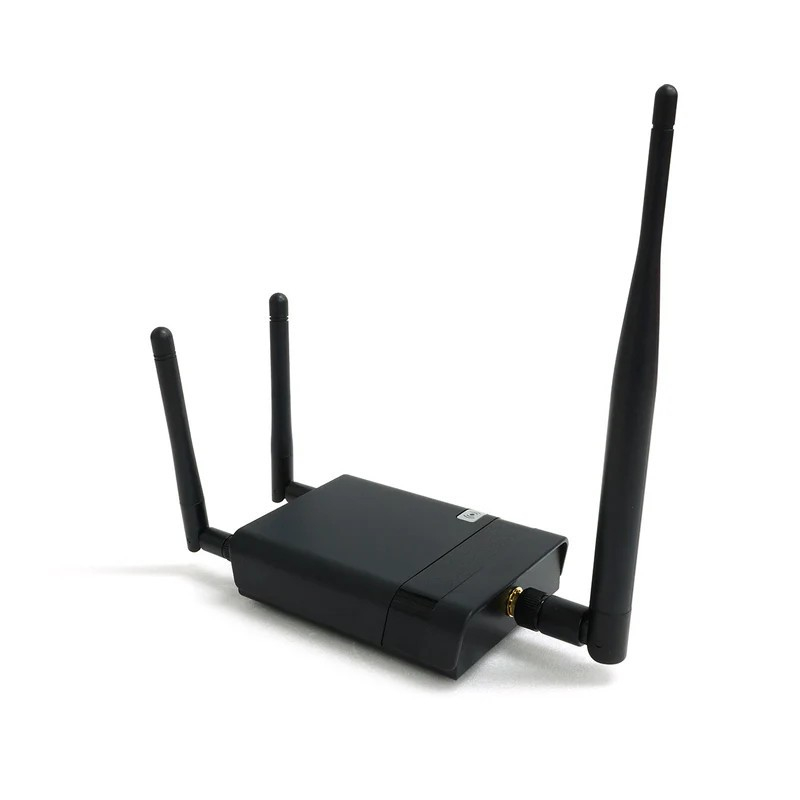

ALFA Network HaLow-R on siseruumides kasutamiseks mõeldud IoT-ruuter ja levilaiendaja, mis ühendab IEEE 802.11ah standardil põhineva WiFi HaLow tehnoloogia ning tavapärase 2,4 GHz WiFi 4 ühenduvuse. HaLow raadioside töötab litsentsivabadel alla 1 GHz sagedusaladel (868 või 915 MHz), toetades 1, 2, 4 ja 8 MHz kanalilaiusi ning andmeedastuskiirust vahemikus 150 kbps kuni 15 Mbps. See ühendus on mõeldud suure levialaga ja väga väikese energiatarbega WiFi-võrkude loomiseks, pakkudes seadmele eraldi juhtmevaba ühendust HaLow standardit kasutavatele IoT-seadmetele. Selle raadio jaoks on eraldi SMA-pistik ja eemaldatav 3 dBi dipoolantenn, mis on integreeritud samasse siseruumides kasutatavasse seadmesse.

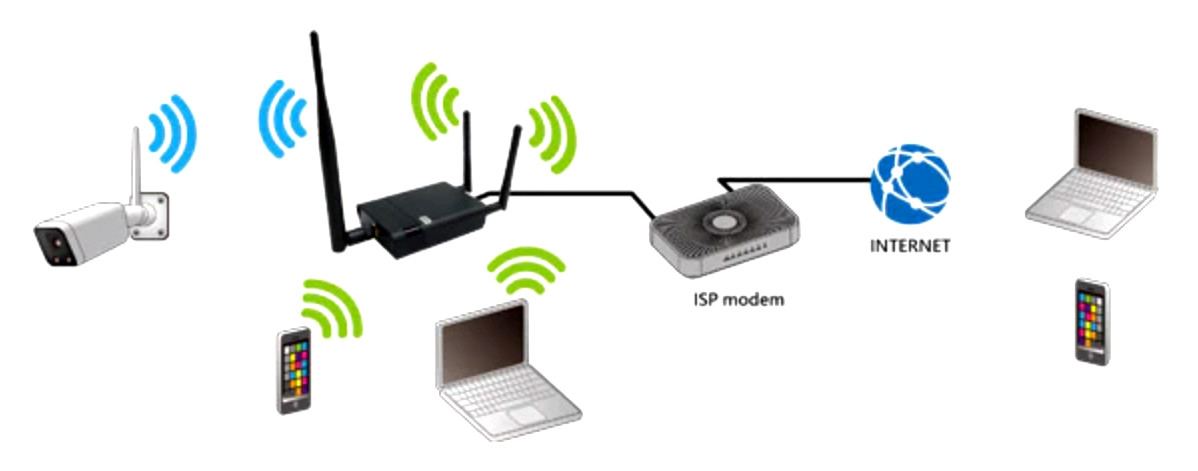

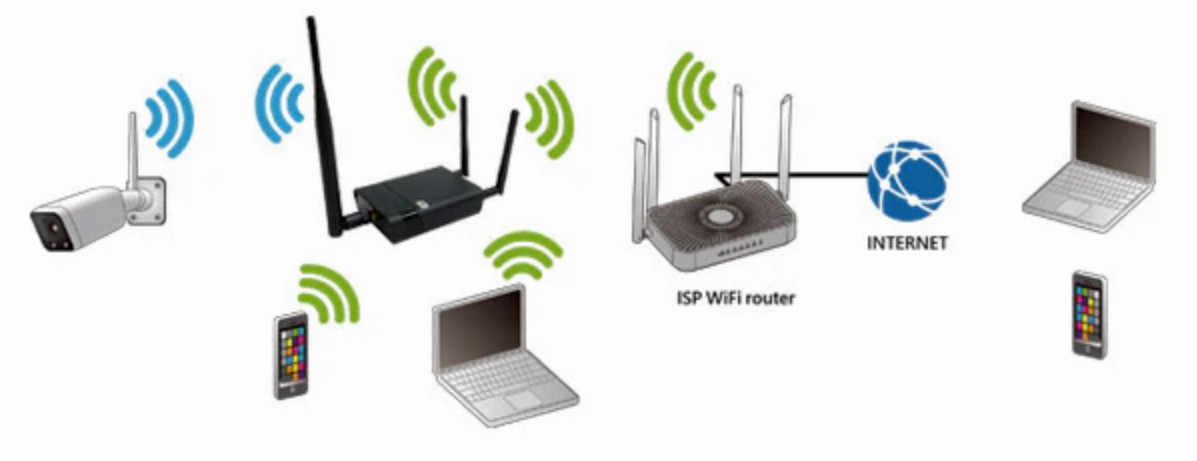

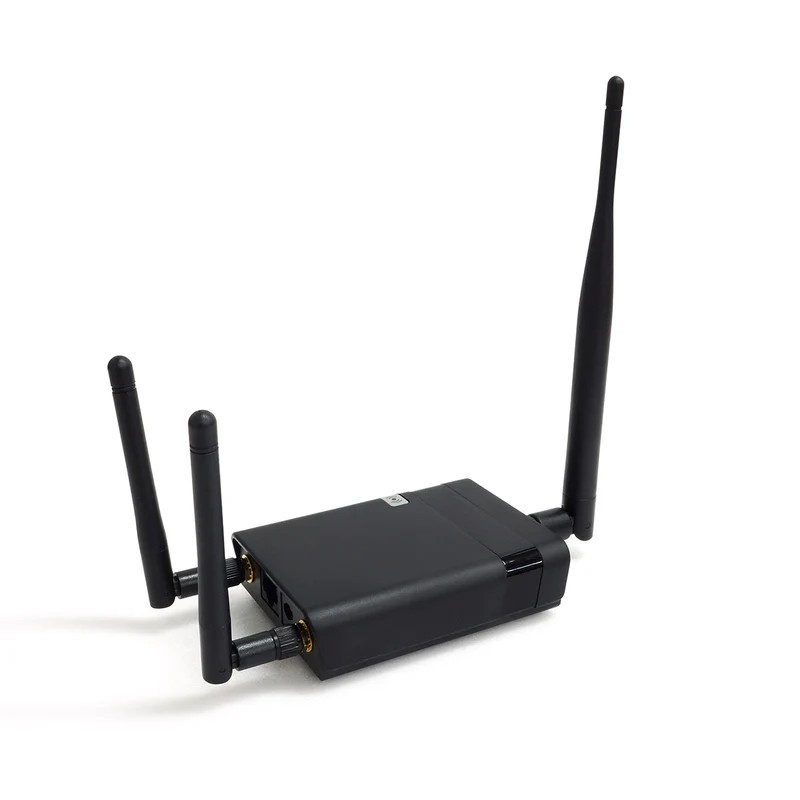

Lisaks toetab ruuter IEEE 802.11n standardil põhinevat WiFi 4 ühendust 20 või 40 MHz kanalilaiusega ning kuni 300 Mbps andmeedastuskiirusega. Selle liidese jaoks on kaks RP-SMA pistikut ja kaks eemaldatavat 5 dBi dipoolantenni, mis teenindavad 2,4 GHz sagedusala. WiFi 4 ühendust saab kasutada interneti jagamiseks tavapärastele kliendiseadmetele, näiteks sülearvutitele ja nutitelefonidele, samal ajal kui HaLow liides teenindab madalama sagedusega IoT-võrku. Kahe erineva juhtmevaba tehnoloogia ühendamine ühte siseruumides kasutatavasse seadmesse võimaldab HaLow-R-il ühendada alla 1 GHz töötavad seadmed ja tavalised 2,4 GHz WiFi kliendid ühe ruuteri või levilaiendaja kaudu, ilma et oleks vaja kasutada eraldi seadmeid kummagi võrgu jaoks.

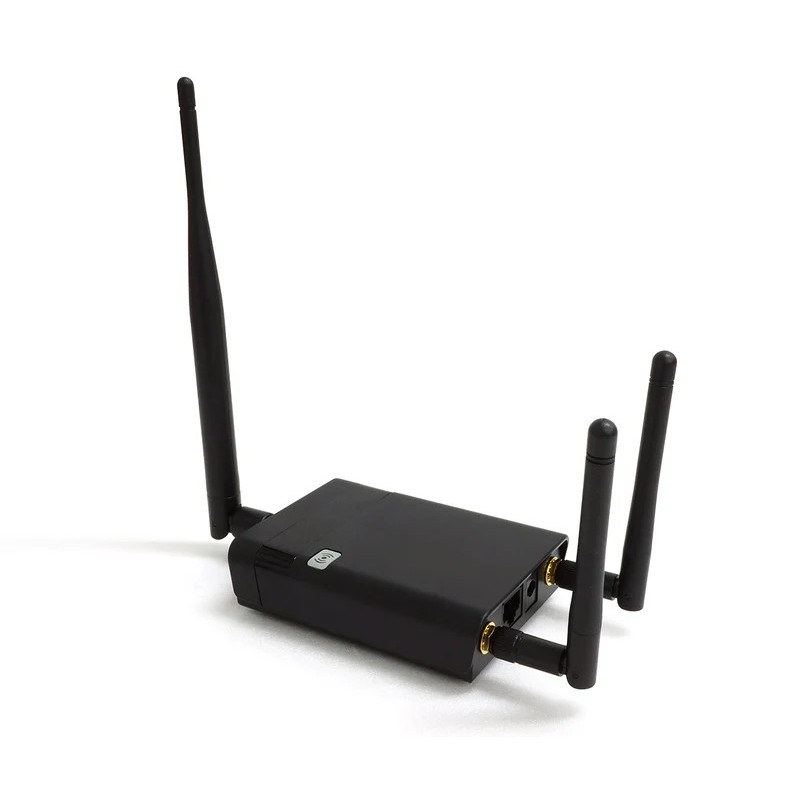

HaLow-R kasutab kahte spetsiaalset kiibistikku: MediaTek MT7628 vastutab WiFi 4 ühenduse eest ning Morse Micro MM6108 IEEE 802.11ah ehk HaLow ühenduse eest. Seadmel on 128 MB muutmälu ja 2 MB välkmälu ning see töötab OpenWrt püsivaraga, mille lähtekood on saadaval. Selline platvorm tagab ruutimis- ja juhtmevabade võrgufunktsioonide töö. Juhtmega võrku ühendamiseks on seadmel üks ESD-kaitsega Fast Etherneti port, mis võimaldab ühendada ruuteri Etherneti võrku ning aitab kaitsta liidest elektrostaatiliste lahenduste eest. Vajadusel saab seadme lähtestada spetsiaalse lähtestusnupu abil, mis lihtsustab seadistamist ja hooldust.

Seadme olekut näitavad eraldi LED-indikaatorid toite, Etherneti, WiFi, HaLow ning süsteemi või lähtestamise jaoks, võimaldades kiiresti hinnata peamiste funktsioonide tööd ilma haldusliidest avamata. Toide antakse seadmele 12 V / 1 A alalisvoolu sisendi kaudu, mis määrab selle paigaldamiseks vajaliku toiteallika. Etherneti port, olekuindikaatorid, lähtestusnupp ja toiteühendus on koondatud ühte kompaktsesse siseruumides kasutatavasse seadmesse, muutes paigaldamise ja igapäevase kasutamise mugavaks. Koos OpenWrt tarkvaraplatvormi ja spetsiaalsete kiibistikega võimaldab selline riistvaraline ülesehitus hõlpsalt integreerida HaLow-R-i nii IoT-võrkudesse kui ka tavapärastesse kohtvõrkudesse.
