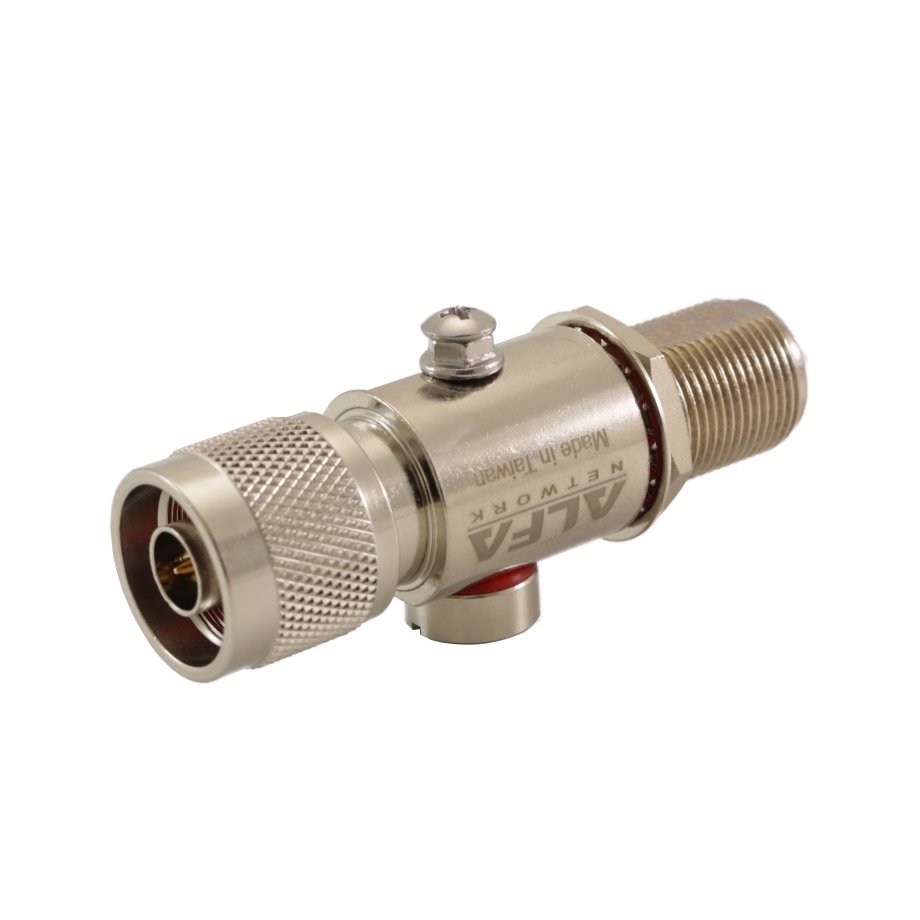

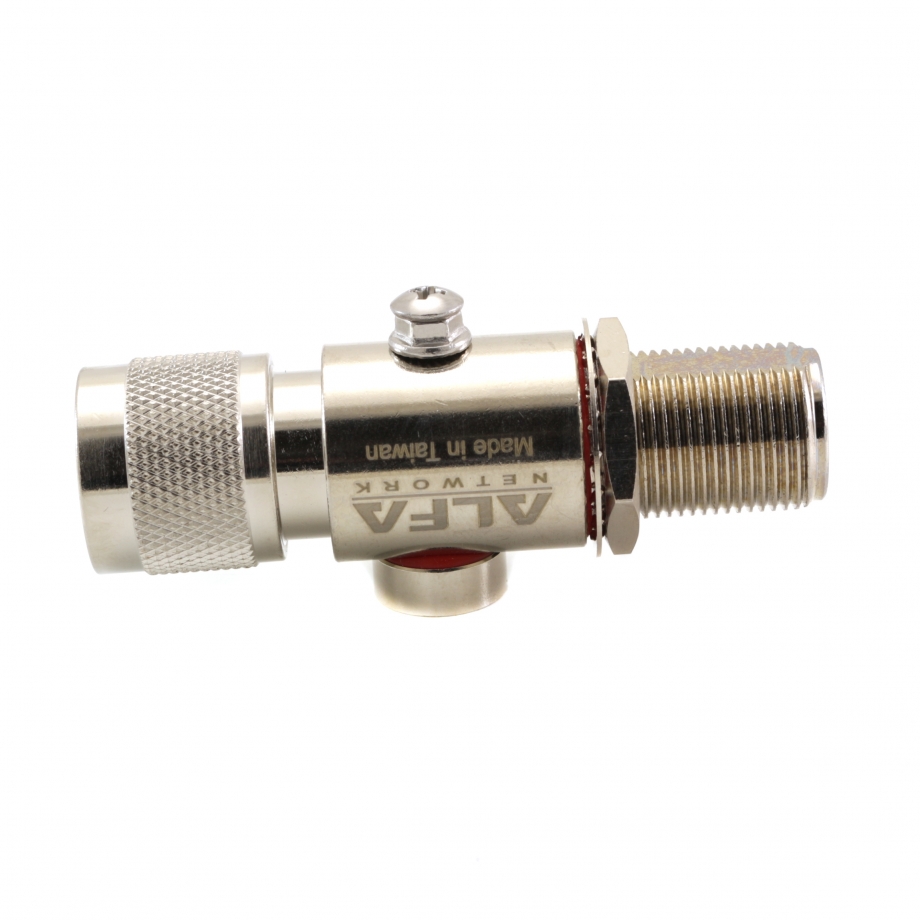

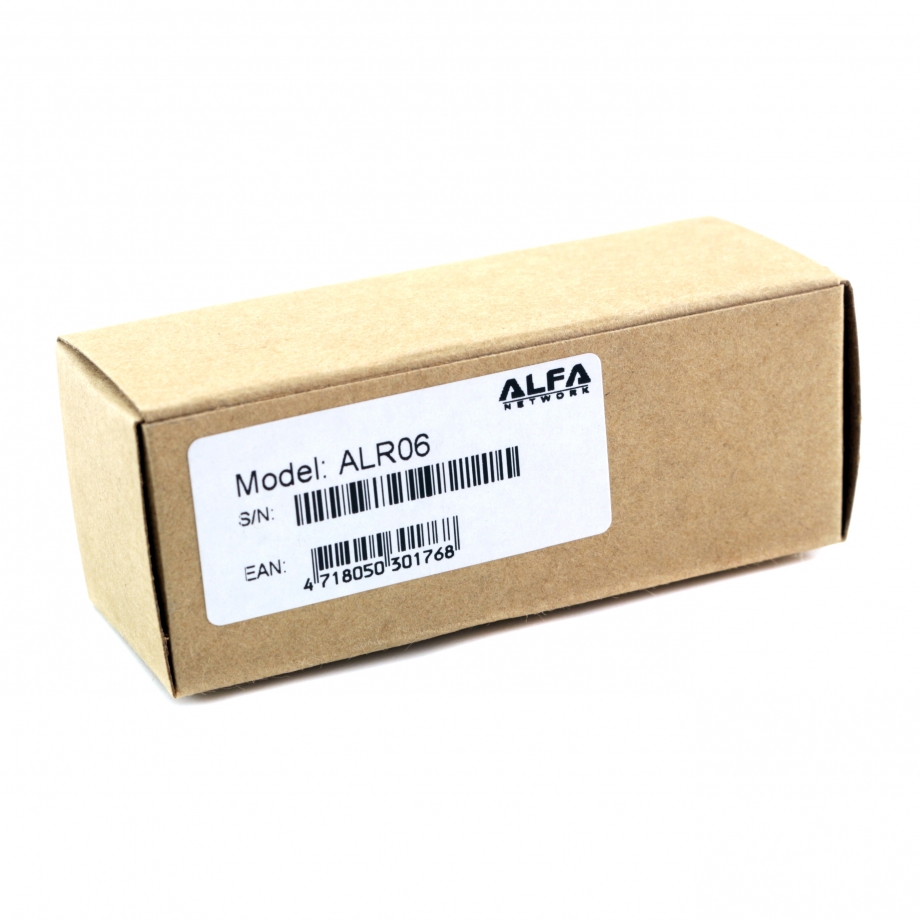

Alfa ALR seeria 0–6 GHz pikse- ja liigpingekaitse N-pesa / N-pistik

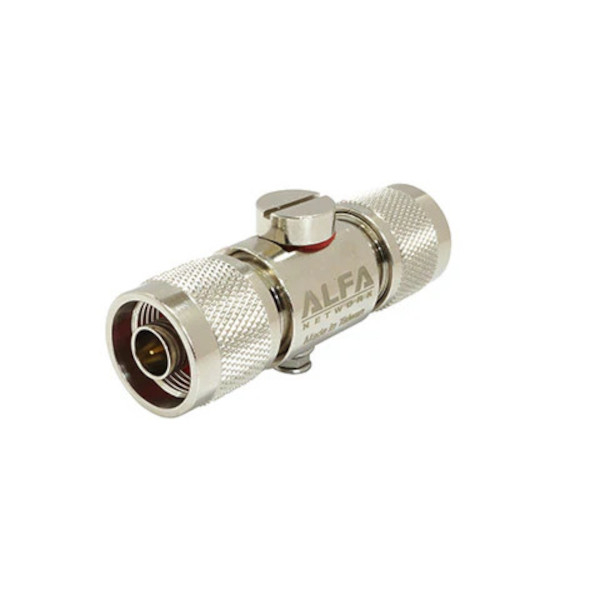

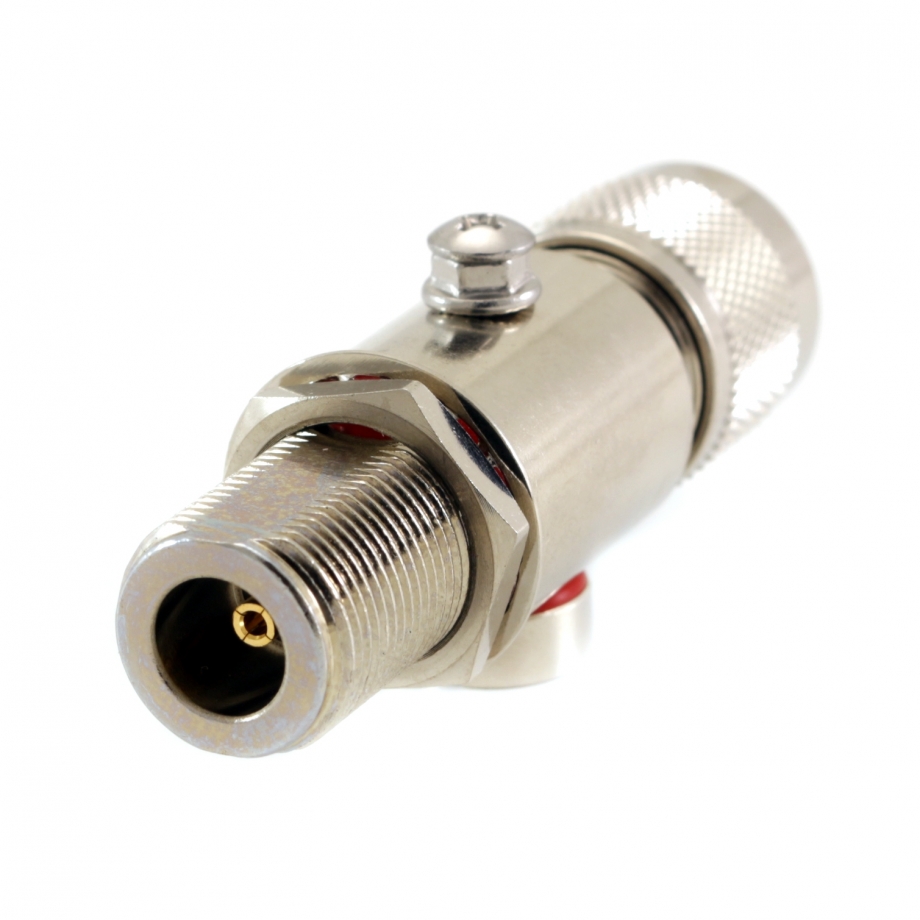

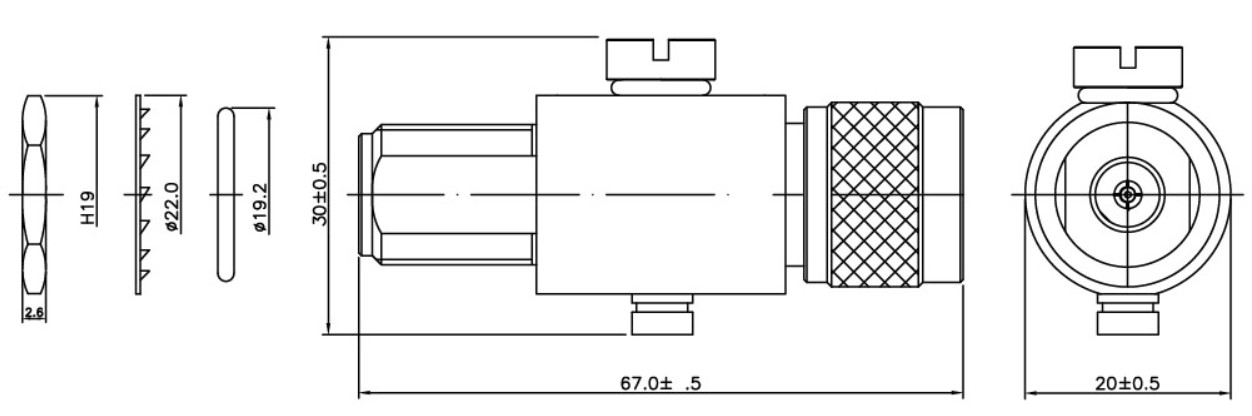

ALR06 on professionaalne RF-koaksiaalühenduste pikse- ja liigpingekaitse, mis on mõeldud kasutamiseks sagedusvahemikus 0–6 GHz. Korpus on valmistatud nikeldatud messingist ning ühel küljel on N Male ja teisel N Female ühendus, mis võimaldab seadme paigaldada otse koaksiaalliinile antenniühenduse ja koaksiaalkaabli vahele. Kaitse impedants on 50 Ω, VSWR alla 1,5 ja sisestuskadu 0,2 dB. Need RF-parameetrid määravad seadme kasutuse signaaliteedel, mis töötavad etteantud sagedusvahemikus, võimaldades kaitse paigutada otse koaksiaalühendusse.

Liigpingekaitse jaoks on ALR06 DC läbilöögipinge 90 V ning maksimaalne talutav vool 10 kA 8/20 µs lainekuju korral. Seade kaitseb mõlemat ühendust võrdselt ning paigalduslahendus sisaldab maanduspunkti. Isolatsioonitakistus on 10 000 MΩ, elektroodi mahtuvus aga kuni 1,5 pF. Kaitse on ette nähtud kuni 50 W võimsusele, ühendades RF-ühenduse funktsiooni koaksiaalliini dokumenteeritud pikse- ja liigpingekaitsega.
