4G LTE 17 dBi välipaneelantenn 1800 MHz

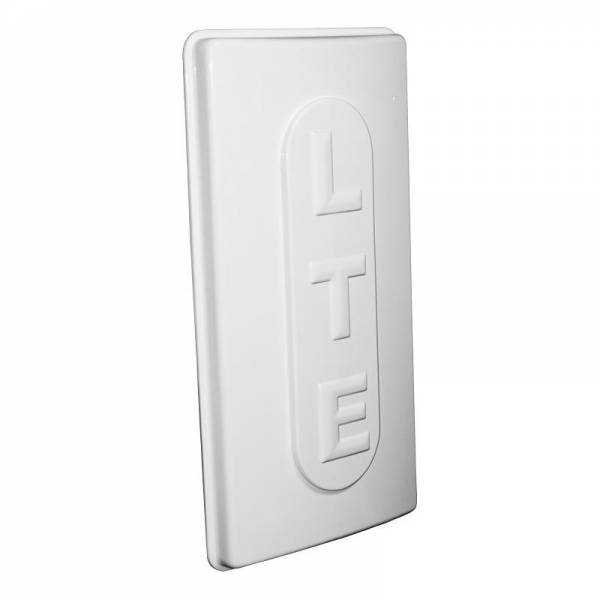

L17-18-NF2 on välistingimustesse mõeldud suunatud paneelantenn, mis sobib paiksetesse mobiilsidepaigaldistesse ning ühildub 3G UMTS- ja 4G LTE-seadmetega. Antenn töötab sagedusvahemikus 1700–2100 MHz ning koondab leviala valitud suunda, selle asemel et jaotada signaali ühtlaselt paigalduskoha ümber. Seetõttu sobib see lahendustesse, kus soovitud mobiilside tugijaama asukoht on teada ja paneeli saab selle suunas täpselt joondada. 17 dBi võimendus toetab suunatud signaali vastuvõttu ja edastamist ettenähtud sagedusvahemikus, valge paneelkorpus aga koondab kogu antennilahenduse ühte välistingimustesse sobivasse seadmesse.

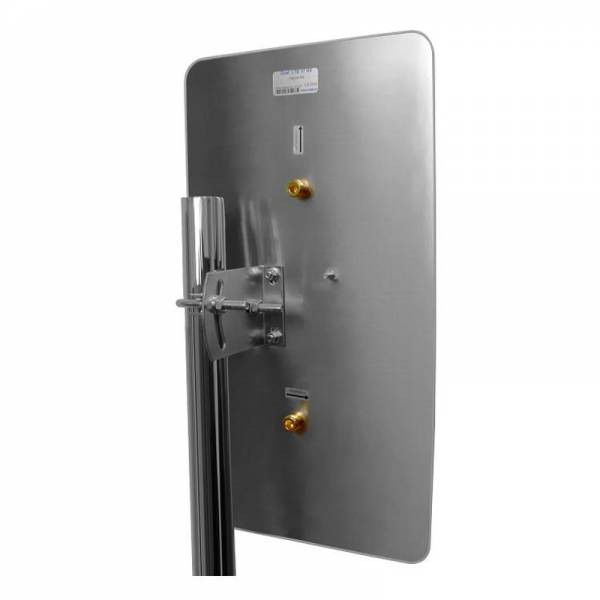

35° horisontaalne ja 32° vertikaalne kiirgusnurk moodustavad fokusseeritud leviala, mistõttu on täpne joondamine paigaldamisel oluline. Paneeli suunamine soovitud tugijaama poole aitab hoida signaaliallika nii horisontaalse kui ka vertikaalse kiirgusala piires. Kaks N-Female RF-pistikut võimaldavad ühendada antenni sobiva seadmega kahe ühenduse kaudu, kasutades ühte paneeli. VSWR alla 1,6 ja 50-oomine impedants määravad antenni sobitusomadused ning neid tuleb arvestada koos ühendatava raadiosideseadme ja muude RF-komponentidega. Enne paigaldamist tuleb kontrollida sagedusvahemiku, pistikutüübi ja kogu ühendatava süsteemi ühilduvust, et antenn vastaks kavandatud mobiilsidelahendusele.

Antenn on ette nähtud postile paigaldamiseks, mis võimaldab selle välistingimustes sobivale kõrgusele kinnitada ja valitud mobiilside tugijaama suunas täpselt pöörata. Sobiv post tagab vajaliku toe nii horisontaalseks kui ka vertikaalseks joondamiseks, mis on suunatud kiirgusmustri tõttu eriti oluline. Paigalduskoht peab võimaldama paneeli takistusteta suunamist ning pakkuma piisavalt kindlat kinnitust pikaajaliseks kasutamiseks. Töötemperatuuri vahemik −30 kuni +75 °C võimaldab antenni kasutada väga erinevates välitingimustes kogu aasta vältel, alates külmast keskkonnast kuni kõrge ümbritseva temperatuuriga asukohtadeni.

Paneeli mõõtmed on 470 × 250 × 30 mm ja kaal 1,5 kg, seega peab valitud post ning kinnituslahendus pakkuma seadmele piisavalt ruumi ja tuge. Kõigest 30 mm sügavune korpus jääb paigalduspinna lähedale, samas kui suurem esipind vastab suunatud paneelantenni konstruktsioonile. Nimituulekiirus 200 km/h tähendab, et paigaldamisel tuleb arvestada suure tuulekoormusega ning kasutada sobivalt tugevat kinnituspunkti. Need füüsilised ja keskkonnanäitajad aitavad enne paigaldamist hinnata vajalikku ruumi, konstruktsiooni kandevõimet ja antenni suunda. Tootekood L17-18-NF2 tähistab seda konkreetset mudelit ning aitab valida sobiva antenni ühilduvasse paikse mobiilside lahendusse.
