QuMax RUTX09 jaoks

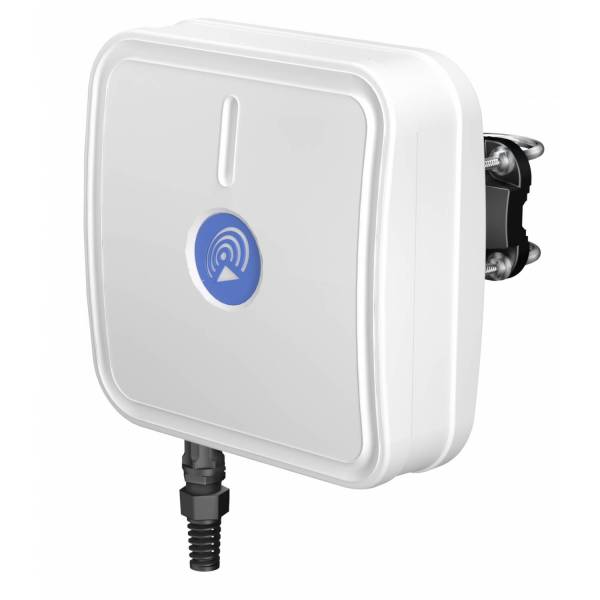

QuMax Teltonika RUTX09 jaoks on integreeritud välisantenni korpus, mis ühendab ühes seadmes suure võimsusega mitme sagedusribaga suunatud LTE-antenn, sisseehitatud GPS-antenn ja ruumi Teltonika RUTX09 ruuteri paigaldamiseks. Toode on ühilduv ka RUTM09-ga, mis võimaldab kasutada sama korpuse kontseptsiooni mõlema toetatud ruuterimudeliga. Ruuteri ja antennide paigutamisega ühte IP67-klassiga korpusesse loob süsteem tervikliku välispaigalduse, kus sidevahend ja antenn on ühendatud, mitte paigaldatud eraldi komponentidena. Suunatud LTE-antenn on mõeldud pikkade vahemaade ühenduste loomiseks tugijaamaga.

See teeb selle eriti sobivaks püsipaigaldistele, kus antenni saab suunata signaaliallika poole, et parandada vastuvõttu soovitud suunas. Seda tutvustatakse esimesena valitava lahendusena tööstuslikele püsipaigaldistele ning see on loodud keskkondadele, kus on vaja tugevamat suunatud LTE-antenni. Antenn töötab sagedusalades 694–960 MHz, 1,7–2,2 GHz ja 2,2–2,7 GHz, toetades mitmeid LTE- ja valitud 5G-ga seotud sagedusribasid, mis on toote juures loetletud. Võimendus ulatub sõltuvalt sagedusalast kuni 6 dBi-ni, samas kui ees-taga suhe üle 8 dB aitab suunata jõudlust sihtsuunas.

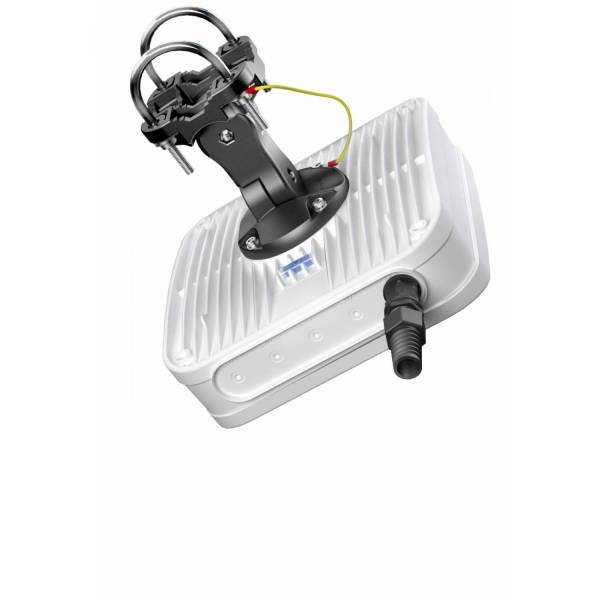

Korpus on mõeldud välistingimustes kasutamiseks ning ühendab toetatud Teltonika ruuteri ja antennisüsteemi ühe kaitstud korpuse sisse. IP67 kaitseklass võimaldab kasutamist rasketes ilmastikutingimustes, samas kui töötemperatuuri vahemik -40 °C kuni 80 °C võimaldab paigaldamist nii külmades kui ka kuumades välistingimustes. Korpus on valmistatud ABS-ist, alumiiniumist, PTFE-st ja klaaskiust, kombineerides materjale, mis sobivad vastupidava välisantenni korpuse valmistamiseks. Paigaldamine on võimalik mastidele, mille läbimõõt on 25–66 mm, mistõttu sobib süsteem tavapärastele välispaigalduskonstruktsioonidele.

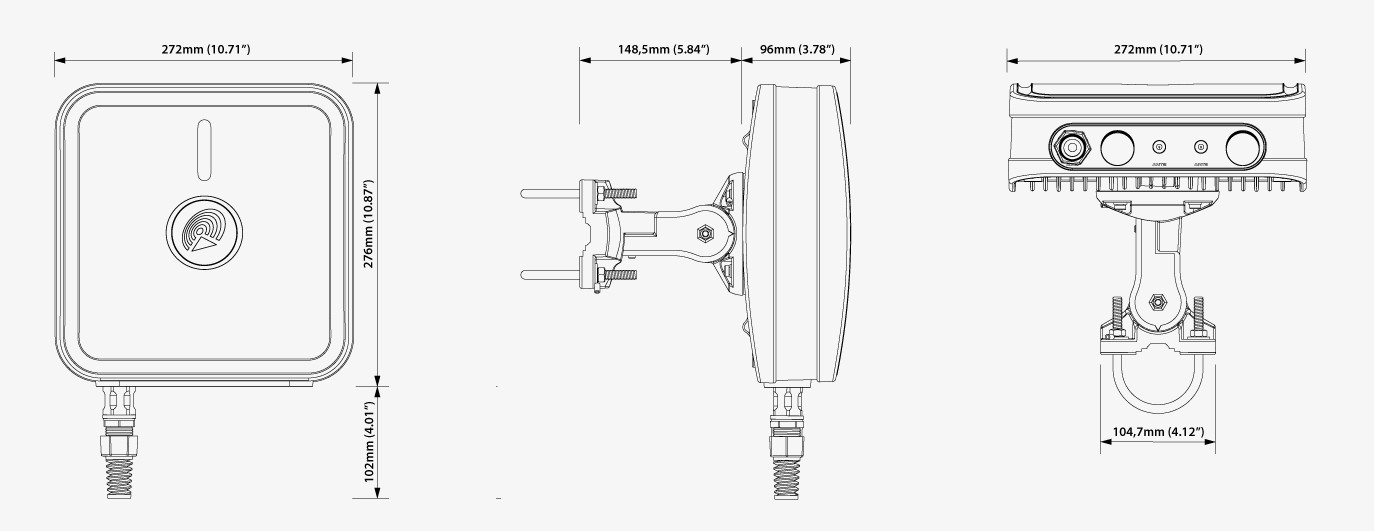

Mõõtmetega 272 x 276 x 96 mm ja kaaluga 1,8 kg on korpus kompaktne, pakkudes samas piisavalt ruumi ühilduva ruuteri paigaldamiseks. RJ45-pistik võimaldab juhtmega ühendust läbi korpuse, aidates hoida paigaldust ühe väliskorpuse piires korrastatuna. LTE-antenn kasutab vertikaalset polarisatsiooni ja 50 Ω takistust. Selle 90° kiirguskulma mõlemas tasapinnas, mille lubatud hälve on ±30°, peegeldab suunatud disaini ja aitab suunata signaali valitud kattealale. Integreeritud GPS-antenn lisab positsioneerimisvõime, ilma et oleks vaja eraldi välist GPS-antenni, täiendades väliruuteri ja antenni seadistust ühes korpuses.
