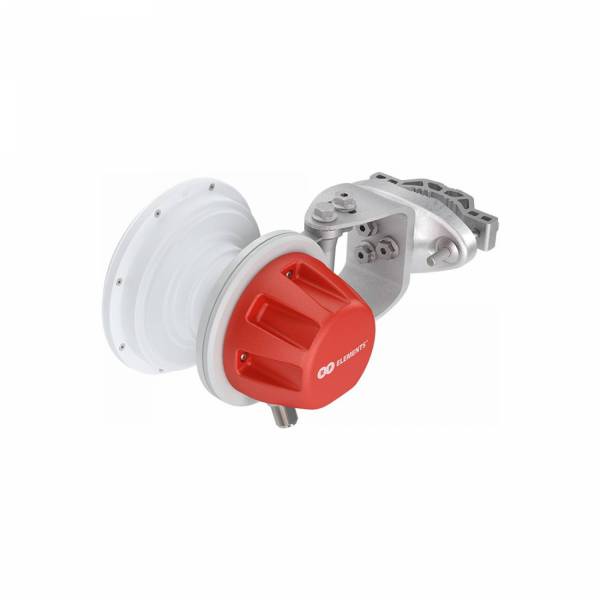

RF Elements sümmeetriline sektori sarvantenn 60° 5180–6400 MHz, 2x N-ema

RF elements Symmetrical Horn Carrier Class Gen 2 sarvantennid on mõeldud suunatud traadita võrgu leviala loomiseks kohtades, kus on oluline häirete vähendamine ja raadiosignaali täpne suunamine. Sarja kuulub viis mudelit: HG3-CC-S30, HG3-CC-S60, HG3-CC-S70, HG3-CC-S80 ja HG3-CC-S90, mis kõik töötavad sagedusvahemikus 5180–6400 MHz. Iga antenn kasutab skalaarset sarvkonstruktsiooni, mille sümmeetrilise peakiire laius on horisontaal- ja vertikaaltasandil ühesugune. Selline kiirgusdiagramm tagab mõlemas tasandis ühesuguse nurgaulatusega leviala, eristades neid antenne mudelitest, mille horisontaalne ja vertikaalne kiire laius on erinev.

Nende antennide üks olulisemaid omadusi on väga madal kõrvalkiirguse tase, mis aitab vähendada häireid väljaspool peamist leviala. See on eriti kasulik suure juurdepääsupunktide tihedusega võrkudes ja paigaldistes, kus mitu raadioseadet töötab üksteise vahetus läheduses. Sümmeetriline kiirgusdiagramm sobib hästi ka selliste klientseadmete teenindamiseks, mis asuvad antenni paigalduskohale suhteliselt lähedal ja mille puhul võivad levialas tekkida signaalita tsoonid. Sümmeetriline peakiir koos tõhusa kõrvalkiirguse summutamisega aitab HG3-CC Gen 2 sarja antennidel tagada nii suunatud signaalilevi kui ka häirete vähendamise keerukates traadita võrgu paigaldistes.

HG3-CC Gen 2 sarjas on viis erineva kiire laiusega antennimudelit, mille hulgast saab valida sobiva vastavalt soovitud levialale. Mudelite sümmeetrilised kiire laiused on −6 dB tasemel 30°, 60°, 70°, 80° ja 90°, kusjuures horisontaal- ja vertikaaltasandil on nurk alati ühesugune. Kitsama kiirega HG3-CC-S30 koondab kiirguse väiksema nurga alla, samas kui laiema kiirega mudelid katavad järjest suuremaid sektoreid. Tänu sellele saab antenni valida vajaliku leviala kuju ja ulatuse järgi, selle asemel et kasutada kõigis paigaldistes sama kiire laiusega mudelit.

Antennide võimendus varieerub sarja lõikes HG3-CC-S30 mudeli 18,4 dBi-st kuni HG3-CC-S90 mudeli 9,6 dBi-ni. Vahepealsed mudelid pakuvad erinevaid võimenduse ja kiire laiuse kombinatsioone, võimaldades valida antenni soovitud kiirgusdiagrammi järgi. Kõik viis mudelit kasutavad kahekordset lineaarset polarisatsiooni (horisontaalne ja vertikaalne) ning neil on raadioseadmete ühendamiseks kaks N Female pistikupesa. Kuna sagedusvahemik ja ühendusviis on kõigil mudelitel ühesugused, sõltub sobiva antenni valik eelkõige kiire laiusest ja võimendusest. Mitme juurdepääsupunktiga paigaldistes saab nii valida igale teenindatavale alale sobiva kiirgusdiagrammiga antenni.

Teise põlvkonna Symmetrical Horn Carrier Class sarvantennidel on täiustatud nii raadiosageduslikke omadusi kui ka mehaanilist konstruktsiooni. Uuendatud lahendusel on visuaalselt kergem korpus, oluliselt täiustatud paigalduskinnitus ja vastupidavamast materjalist radom. Kõigi viie mudeli puhul kasutatakse vaid kahes mõõdus radome. Kõik antennid on ette nähtud paigaldamiseks välistingimustesse ja vastavad kaitseklassile IP55. Konstruktsioonis kasutatakse muu hulgas UV-kindlat polükarbonaati. Need omadused sobivad paigalduskohtadesse, kus seadmed puutuvad kokku muutuvate ilmastikutingimustega.

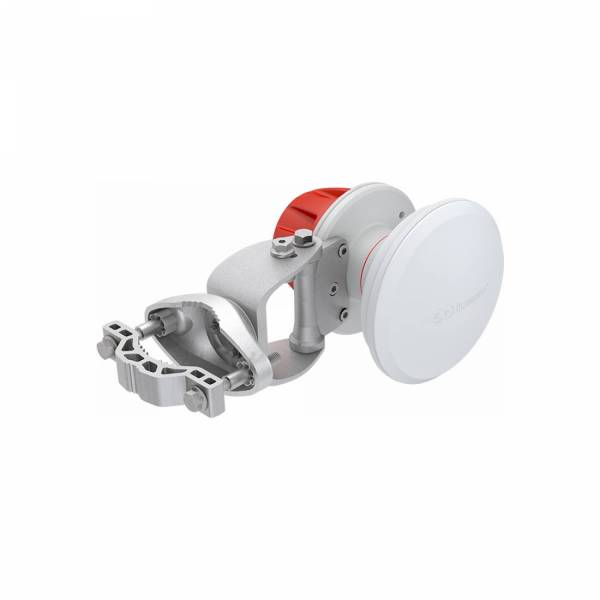

Kõigil viiel mudelil on mastikinnitus ja mehaaniline kaldenurga reguleerimine ±25° ulatuses, et antenni saaks suunata soovitud leviala poole. HG3-CC-S30 sobib 30–90 mm läbimõõduga mastidele, ülejäänud neli mudelit aga 30–80 mm läbimõõduga mastidele. Kogu sarja töötemperatuur on −30 °C kuni +55 °C ning antennid taluvad tuulekiirust kuni 160 km/h. Ühesugused keskkonnataluvuse ja reguleerimise omadused lihtsustavad erineva kiire laiusega mudelite kasutamist sama võrgu paigaldusplaanis. Paigaldaja saab valida igale levialale sobiva kiirgusdiagrammi, kasutades kogu sarja puhul sarnaseid mastile kinnitamise ja suunamise põhimõtteid.
