StarterHorn A45° USMA asümmeetriline 45° sektori sarvantenn 5 GHz traadita võrkudele

Toote nimi

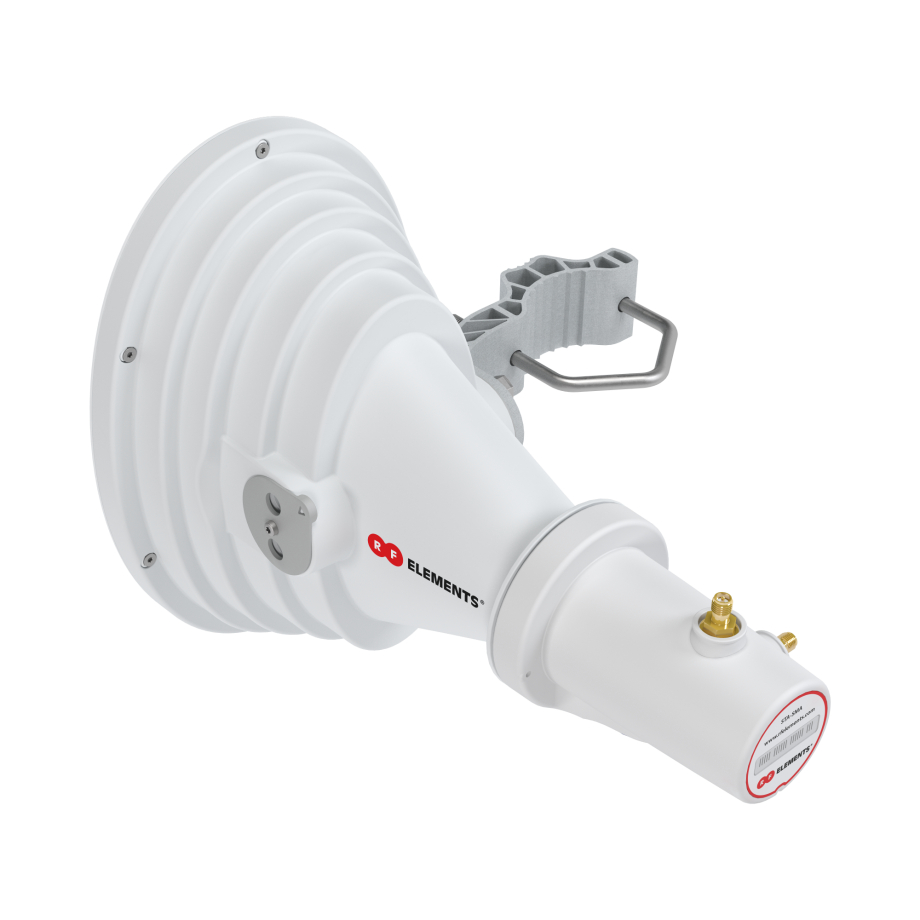

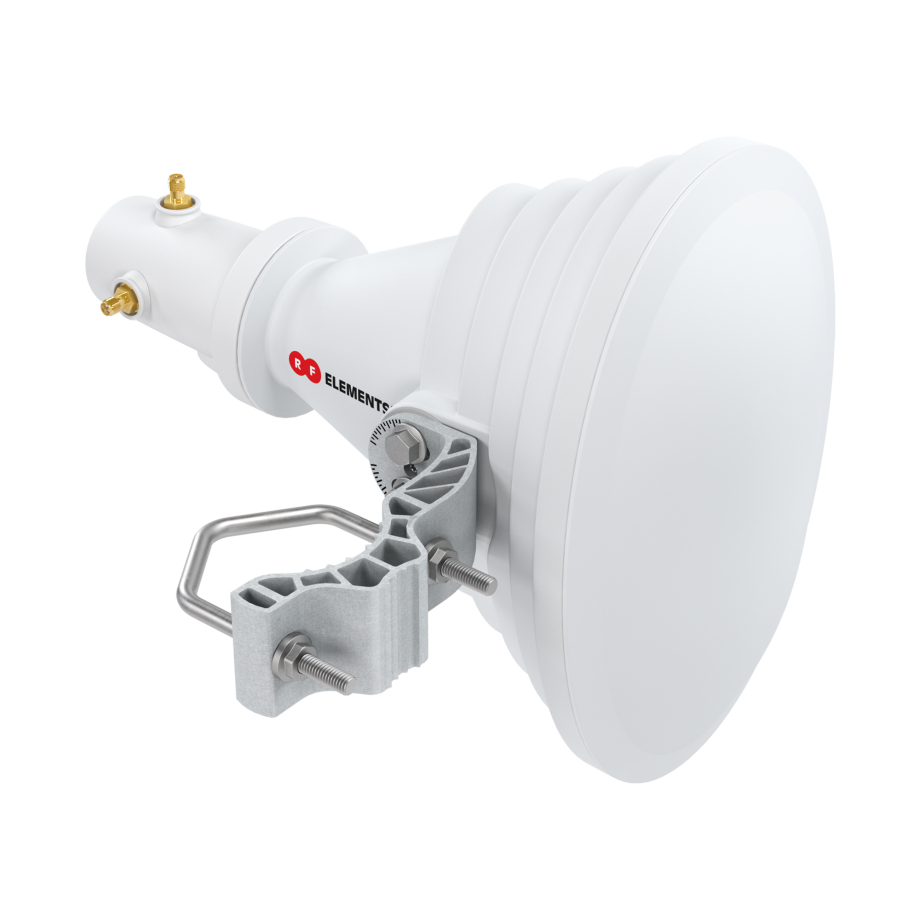

StarterHorn A45° USMA Asümmeetriline Sarve Antenn

Garantii

?
24 kuu

Tootja osa number

STH-A45-USMA

EAN

0708747440393

Kaubamärk

  • Asümmeetriline 45° sektori sarvantenn 45° asimuudi ja 30° kõrgusnurga kiirulaiusega (-6 dB), et tagada sihitud katvus ja tõhus 5 GHz spektrikasutus.
  • 0 külg-lobi ja 90% beam efficiency aitavad vähendada häireid, parandada mürakindlust ja tõsta läbilaskevõimet võrreldes tavaliste patch array sektorantennidega.
  • Waveguide ja RP-SMA liidesed pakuvad paindlikku ühendust; sobib koaksiaalväljundiga raadiotele ning waveguide pordi kaudu Ubiquiti IsoStationi ja PrismStationiga.
  • Stabiilne kiirulaius ja võimendus U-NII-1 kuni U-NII-3 sagedusalades tagavad ühtlase töö kanali vahetamisel, sobides hästi WISP ja co-location lahendustesse.
  • Kerge alumiiniumkorpus, kompaktne ehitus ja M6 roostevabast terasest kinnitusdetailid teevad sellest vastupidava ja lihtsalt paigaldatava horn antenni alustavatele projektidele.
-39% 152.42 €
93.00 €
laost otsas
?
-39% 152.42 €
93.00 €
laost otsas
?

Detailne kirjeldus

Asümmeetriline sarvantenn

RF elements StarterHorn™ A45° USMA on asümmeetriline sarvantenn, mis on mõeldud suure pääsupunktide tihedusega traadita võrkudesse, kus raadioseadmed paiknevad üksteisele lähestikku. Antenn töötab sagedusvahemikus 5150–6400 MHz ning ühendab 17 dBi võimenduse asümmeetrilise peakiire ja külglehtedeta kiirgusdiagrammiga. Selline konstruktsioon tagab tõhusa häirete summutamise keskkondades, kus mitu raadioseadet töötab üksteise vahetus läheduses. Erinevalt sümmeetrilisest kiirgusdiagrammist on selle antenni peakiire horisontaalsed ja vertikaalsed omadused erinevad, mistõttu järgib leviala peakiire asümmeetrilist kuju. Kiire laius -6 dB tasemel on asimuuditasandil ligikaudu 45° ja kõrgustasandil 30°. Nii on horisontaalne leviala laiem ja vertikaalne leviala kitsam.
Külglehtede puudumine aitab piirata kiirgust väljaspool peakiirt, samas kui kiire 90% efektiivsus näitab, kui tõhusalt on kiirgus koondunud peakiire sisse. Esi- ja tagasuunalise kiirguse suhe 30 dB iseloomustab omakorda ette- ja tahapoole suunatud kiirguse erinevust. Need omadused muudavad StarterHorn™ A45° USMA eriti sobivaks paigaldistesse, kus kasutatakse tihedalt kõrvuti paiknevaid raadioseadmeid ja arvukalt pääsupunkte ning kus olulised on kiirgusdiagrammi kuju ja soovimatute signaalide summutamine. Asümmeetriline peakiir võimaldab kasutada antenni lahendustes, kus horisontaalse ja vertikaalse kiire laius peab olema erinev, ilma tavapäraste antennide kiirgusdiagrammidele iseloomulike külglehtedeta.

Ühendamine ja paigaldamine

StarterHorn™ A45° USMA ühendab RP-SMA Female pistikupesad lainejuhtliidesega, võimaldades antenni kasutada erinevate traadita side seadmetega. RP-SMA ühendused sobivad teiste tootjate koaksiaalväljunditega raadioseadmetele, lainejuhtliides aga võimaldab ühendada antenni otse ühilduvate Ubiquiti seadmetega. Toetatud mudelite hulka kuuluvad PrismStation 5AC, IsoStation 5AC ja IsoStation M5. Tänu kahele ühendusviisile saab sama sarvantenni mudelit kasutada erinevate antenniliidestega raadioseadmete puhul. Kui paigaldises kasutatakse mitut tüüpi raadioseadmeid, saab valida koaksiaal- või lainejuhtühenduse vastavalt ühendatavale seadmele, ilma et oleks vaja teistsuguse konstruktsiooniga antenni.

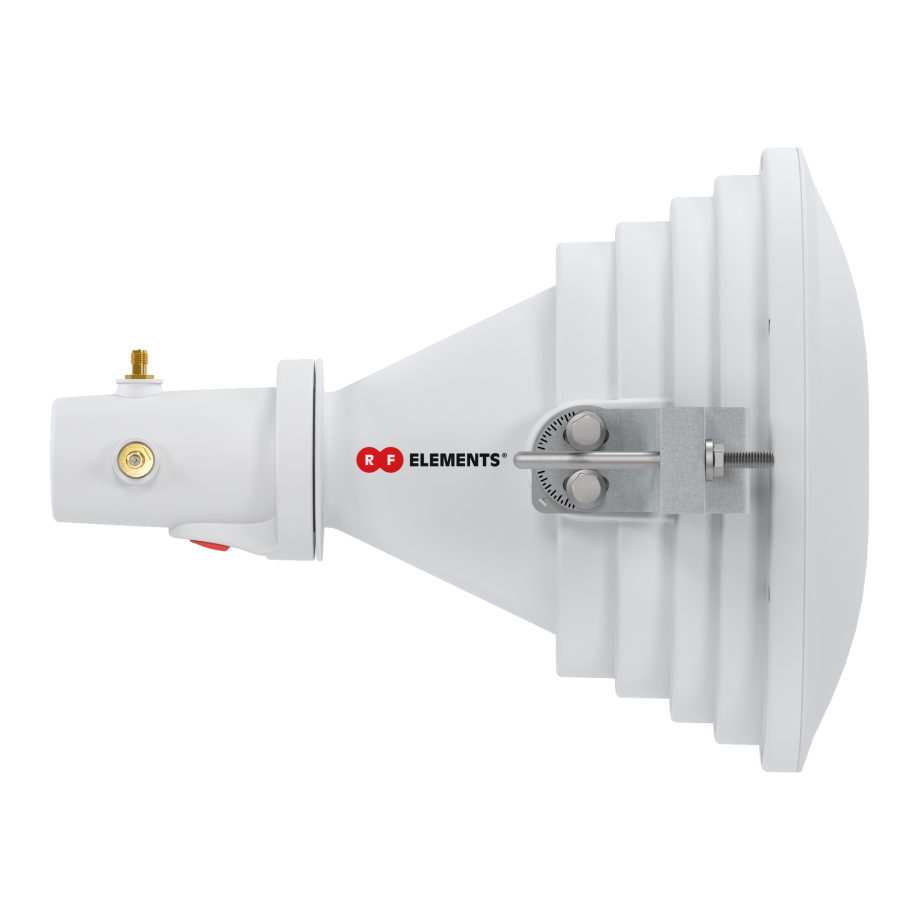

Antenn on ette nähtud paigaldamiseks mastile, mille läbimõõt on 20–55 mm. Soovitatav on kasutada võimalikult 55 mm lähedase läbimõõduga masti. Kinnitus võimaldab antenni mehaaniliselt kallutada ±30° ulatuses, et seadistada paigaldamise ajal selle vertikaalset suunda. Korpuse valmistamisel on kasutatud UV-kindlat ABS-plasti, polüetüleeni, alumiiniumi ja roostevaba terast ning selle kaitseaste on IP55. Töötemperatuuriga -30 °C kuni +55 °C ja tuulekindlusega kuni 160 km/h sobib StarterHorn™ A45° USMA välitingimustes paigaldamiseks. Kinnituslahendus ja keskkonnakindlus täiendavad antenni suunatud kiirgusdiagrammi, võimaldades antenni suunata soovitud leviala poole ning paigaldada selle ettenähtud läbimõõduga mastile.
/images/catalogue/description/1284/picture1-6af58ca299557-1231x579.jpg

Spetsifikatsioonid

Raadiovõrk

Sagedus

5GHz

Antenn

Antenni Disain

Sarv
Traadita Antenni Sagedusvahemik Ja Võimendus

5.15 - 5.95 (GHz) 17 (dBi)
Kiirguse laius

30 ° Vertikaalne, 45 ° Horisontaalne
F/B suhe

> 30 dB

Pistik

RF pistikud

(1) RP-SMA Female, (1) Waveguide Port

Füüsikalised Parameetrid

Värv

Valge
Materjal

Roostevaba, Alumiinium, ABS plastikust
Sissepääsu kaitse kood

IP55
Mõõde

208 x 223 x 236 mm
Kaal

0.9 kg
Töötemperatuur

-30 °C kuni 55 °C
Keskkond

Välistingimustes
Paigaldamise meetod

Hinnatud Tuule kiirus

160 km/h
