StarterHorn 30° USMA sektorantenn | 30° hornikiir, külgkiired puuduvad, 92% tõhusus

Toote nimi

StarterHorn 30° USMA Sektori Antenn

Garantii

?
24 kuu

Tootja osa number

STH-30-USMA

EAN

0708747439953

Kaubamärk

  • 30° sümmeetriline horn-kiir ja ümmargune kiirgusmuster, 30° asimuudi ja kõrguse laius -6 dB juures täpseks sektorikatvuseks.
  • Nullkülglobid ja 92% beam efficiency aitavad vähendada häireid tihedates 5 GHz võrkudes ning parandada spektrikasutust.
  • Stabiilne töö U-NII-1 kuni U-NII-3 sagedusalades hoiab kiire kuju ja võimenduse muutmata ka kanali vahetamisel.
  • RP-SMA liides lihtsaks ühenduseks koaksiaalväljundiga raadiotele ning waveguide-port Ubiquiti IsoStationi ja PrismStationi jaoks.
  • Kerge alumiiniumkorpus ja kaetud roostevabast terasest M6 mutrid teevad sellest kompaktse ja vastupidava välisantennilahenduse.
-24% 112.07 €
85.56 €
laost otsas
?
-24% 112.07 €
85.56 €
laost otsas
?

Detailne kirjeldus

Sümmeetriline sarvantenn

RF elements StarterHorn™ 30° USMA on sümmeetrilise suunadiagrammiga sarvantenn, mis on mõeldud kasutamiseks traadita võrkudes, kus paikneb tihedalt palju pääsupunkte ja üksteise lähedale paigaldatud raadioseadmeid. Antenn töötab sagedusvahemikus 5150–5950 MHz ning ühendab 18 dBi võimenduse sümmeetrilise, kõrvalkiirteta suunadiagrammiga. Selline konstruktsioon võimaldab tõhusalt summutada häiresignaale tihedalt paiknevate raadioseadmetega keskkondades, kus traadita võrgu leviala täpne suunamine on eriti oluline. Antenni horisontaalne ja vertikaalne kiirgusdiagramm on ühesuguste omadustega ning kiire laius on mõlemas tasapinnas -6 dB tasemel 30°. Sümmeetriline suunadiagramm aitab koondada kiirguse soovitud sektorisse, vähendades energia levimist soovimatute kõrvalkiirte kaudu.
92% kiire efektiivsuse ja 33 dB eest-taha suhtega StarterHorn™ 30° USMA tagab täpselt suunatud kiirgusdiagrammi ning tugeva tagantpoolt saabuvate signaalide summutuse. Need omadused täiendavad antenni sümmeetrilist konstruktsiooni ja on eriti olulised paigaldistes, kus mitu antenni töötavad üksteise vahetus läheduses. Antenn ühendab suunatud kiirguse soodsa hinnaga konstruktsiooniga, pakkudes lahendust tiheda paigutusega traadita võrkude rajamiseks, ilma et oleks vaja kasutada tavapäraseid kõrvalkiirtega suunadiagrammiga antenne.

Ühendused ja paigaldus

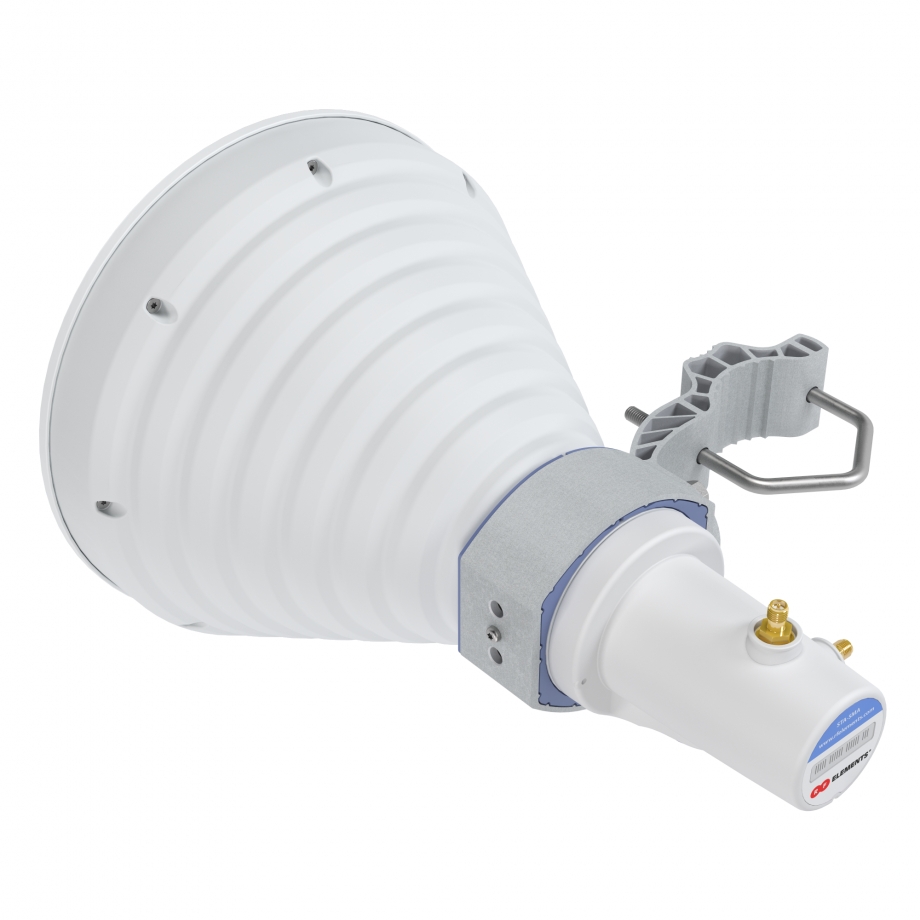

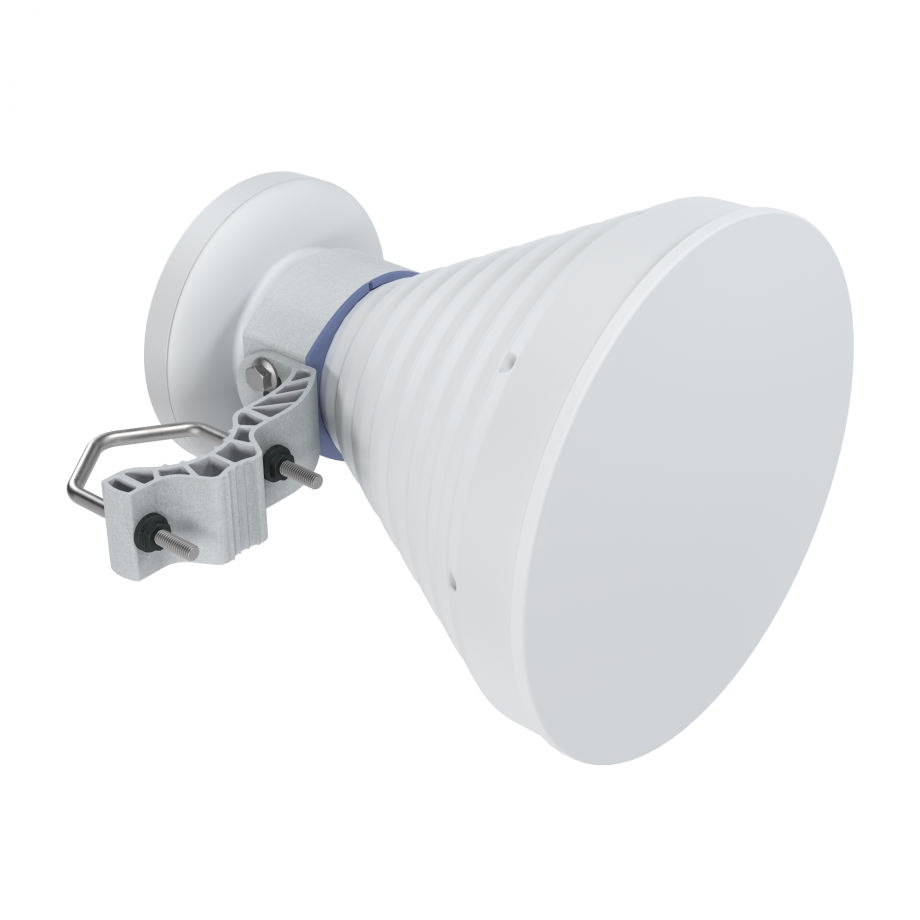

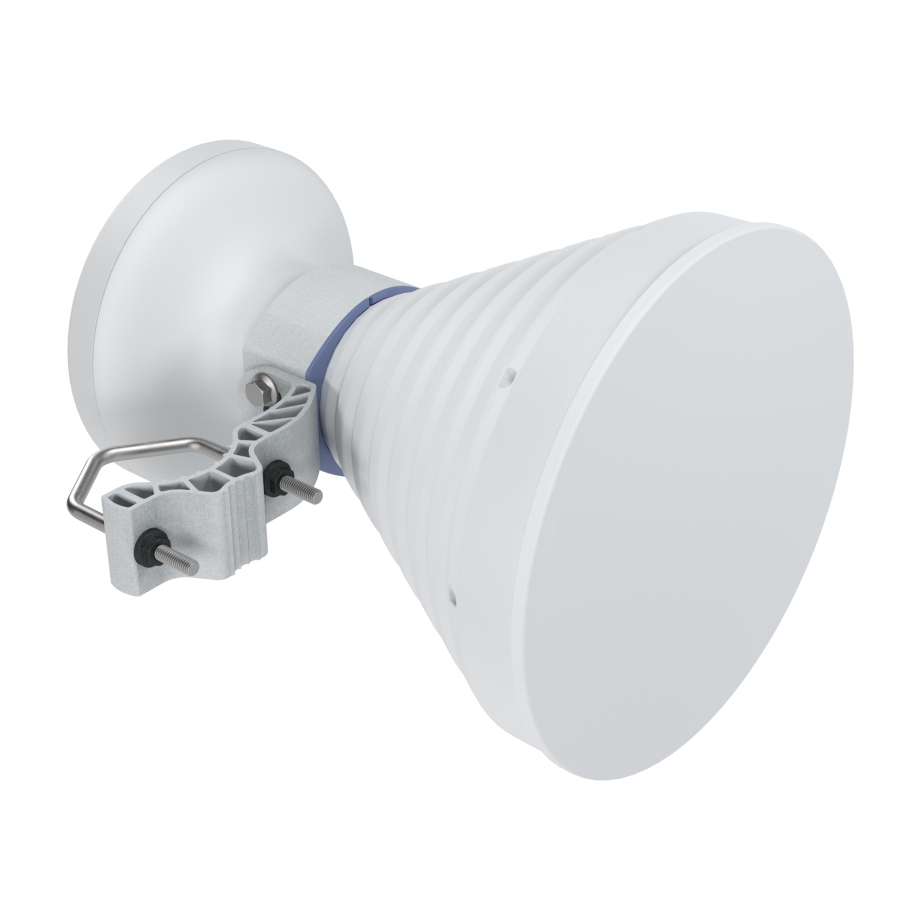

StarterHorn™ 30° USMA pakub kahte ühendusviisi, mis võimaldavad antenni kasutada erinevate raadioseadmetega. Horisontaalse ja vertikaalse polarisatsiooni jaoks on eraldi RP-SMA Female pistikupesad, mille kaudu saab ühendada teiste tootjate koaksiaalväljundiga raadioseadmeid. Lainejuhtühendus võimaldab antenni kasutada ühilduvate Ubiquiti seadmetega, sealhulgas PrismStation 5AC, IsoStation 5AC ja IsoStation M5 mudelitega. Tänu nendele ühendusvõimalustele saab sama antennimudelit kasutada nii koaksiaalühendusega raadioseadmete kui ka toetatud lainejuhtühendusega seadmete puhul, ilma et kummagi ühendustüübi jaoks oleks vaja eraldi sarvantenni.

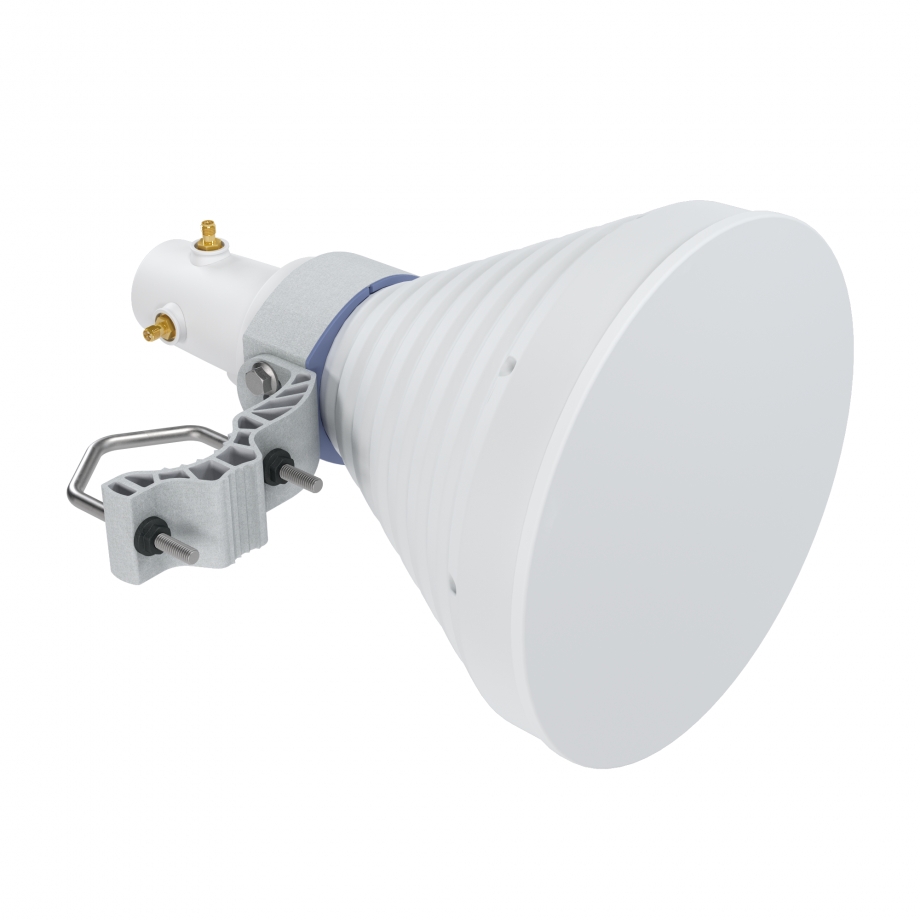

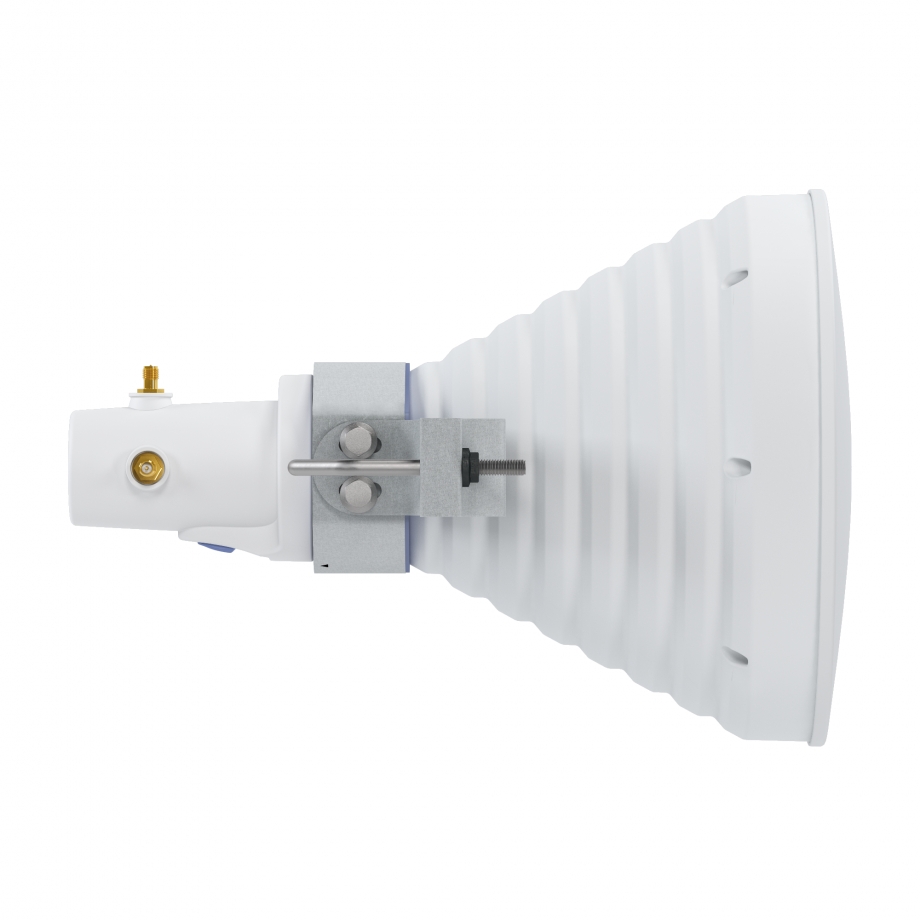

Antenn on ette nähtud paigaldamiseks 20–55 mm läbimõõduga mastidele, kusjuures soovitatav on valida võimalikult 55 mm lähedase läbimõõduga mast. Kinnitus võimaldab antenni mehaaniliselt kallutada ±30° ulatuses, et paigaldamise ajal selle vertikaalset suunda reguleerida. Korpus on valmistatud UV-kindlast ABS-plastist, polüetüleenist, alumiiniumist ja roostevabast terasest ning vastab kaitseklassile IP55. Antenni töötemperatuur on -30 °C kuni +55 °C ja see talub tuulekiirust kuni 160 km/h. Need konstruktsiooni- ja paigaldusomadused võimaldavad antenni kasutada välistingimustes ning suunata selle vastavalt soovitud levialale.
/images/catalogue/description/799/picture1-6af47bb166d06-1701x737.jpg

Spetsifikatsioonid

Antenn

Antenni Disain

Sarv
Traadita Antenni Sagedusvahemik Ja Võimendus

5.150 - 5.950 (GHz) 18 (dBi)
Kiirguse laius

30 ° Vertikaalne, 30 ° Horisontaalne
F/B suhe

> 33 dB

Pistik

RF pistikud

(2) SMA Female, (1) Waveguide Port

Füüsikalised Parameetrid

Materjal

Roostevaba, Alumiinium, ABS plastikust
Sissepääsu kaitse kood

IP55
Mõõde

Ø214 x 301 mm
Kaal

1.3 kg
Töötemperatuur

-30 °C kuni 55 °C
Keskkond

Välistingimustes
Paigaldamise meetod

Hinnatud Tuule kiirus

160 km/h
