QuPS4 välistingimuste 4-kontaktiline toitepesa ja pistik QuWireless antenadele ja QuRouterile

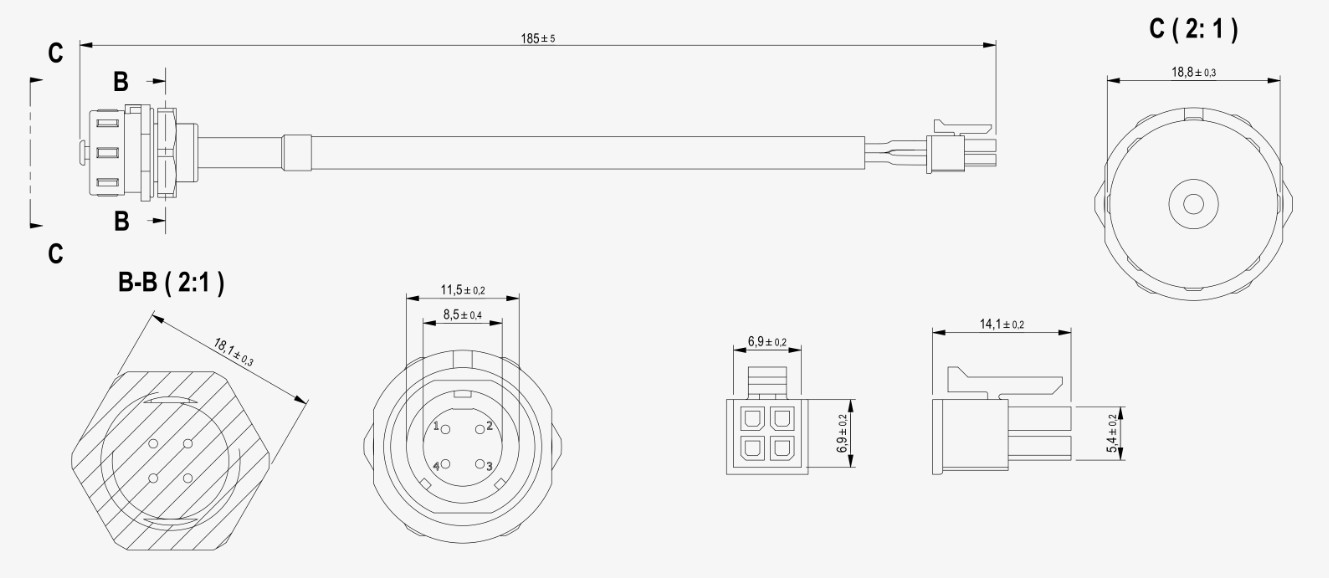

QuWireless QuPS4 on veekindel 4-kontaktilise pesa ja pistiku komplekt kasutamiseks QuWirelessi antennidega välistingimustes juhul, kui Passive PoE toidet ei kasutata. Selle asemel võimaldab komplekt ühendada seadme otse DC-toiteallikaga ning edastada sama 4-kontaktilise liidese kaudu nii toidet kui ka andmeid. Kontaktide paigutus näeb ette eraldi ühendused toitele, maandusele, andmesisendile ja andmeväljundile, määratledes selgelt komplekti rolli antennipaigaldises. QuPS4 ühendab 4-kontaktilise SP1310/P4I-N pistiku 4-kontaktilise Micro-Fit 3.0 pistikuga 2x2 paigutuses; neid ühendab 150 mm pikkune painduv neljasooneline kaabel. Selline lahendus loob vajaliku ühenduse välise toiteliidese ja sisemise pistiku vahel ilma antenni Passive PoE toitefunktsiooni kasutamata.

Välistingimustes kasutatav ühendus on IP68 kaitseastmega ja töötab temperatuurivahemikus −25 °C kuni +70 °C, mistõttu sobib see paigaldustesse, kus keskkonnatingimused võivad muutuda. Elektrilised piirväärtused on kuni 5 A ja 200 V, põhiliitmik on ette nähtud vähemalt 500 ühendustsükliks ning Molex-liitmik vähemalt 250 tsükliks. Kaablis kasutatakse 0,5 mm² mitmekiulisi juhte ning pistikukorpuse süttivusklass on UL94V-0. QuPS4 on seega spetsiaalselt välistingimustesse mõeldud ühenduskomplekt otsese DC-toite ning toite ja andmete ühendamiseks QuWirelessi antennidega 4-kontaktilise liidese kaudu.
