QuMax XR2 kahesuunaline LTE Extra Range antenakomplekt RUTX12 jaoks

QuWireless QuMax XR2 on kahesuunaline eXtra Range LTE-antennikomplekt, mis koosneb kahest eraldi suundantennist ja on mõeldud kasutamiseks Teltonika RUTX12-ga. Mõlemad antennid saab suunata kahe erineva LTE tugijaama poole, et kasutada kahte eraldiseisvat mobiilsideühendust. Soovi korral võib mõlemad antennid suunata ka sama tugijaama poole, kui eesmärk on kasutada suuremat osa selle jaama pakutavast andmeedastusvõimsusest. Selline lahendus on mõeldud pikamaa LTE-ühenduste jaoks ning võimaldab rakendada RUTX12 funktsioone, nagu Load Balancing ja Carrier Aggregation. Mõlemad LTE-antennid töötavad sagedusvahemikes 694–960 MHz, 1,7–2,2 GHz ja 2,2–2,7 GHz, pakkudes igas vahemikus 7 dBi võimendust ning kasutades kahekordset X-Pol polarisatsiooni.

Komplekti kaks antenni täidavad erinevaid ülesandeid. Põhiseade ühendab suunatud LTE-antenni integreeritud kahesagedusliku WiFi-, GPS- ja Bluetooth-antenniga ning selle korpuses on ruumi RUTX12 otseseks paigaldamiseks. Teise LTE-antenni ühendamiseks on kaks N Female pistikut. Teine seade on mõeldud ainult suunatud LTE-ühenduse jaoks ning paikneb väiksemas korpuses. Koos moodustavad need kaks seadet ühtse antennisüsteemi, milles RUTX12, integreeritud traadita ühenduse antennid ja teine suunatud LTE-antenn toimivad ühe paigaldise osadena.

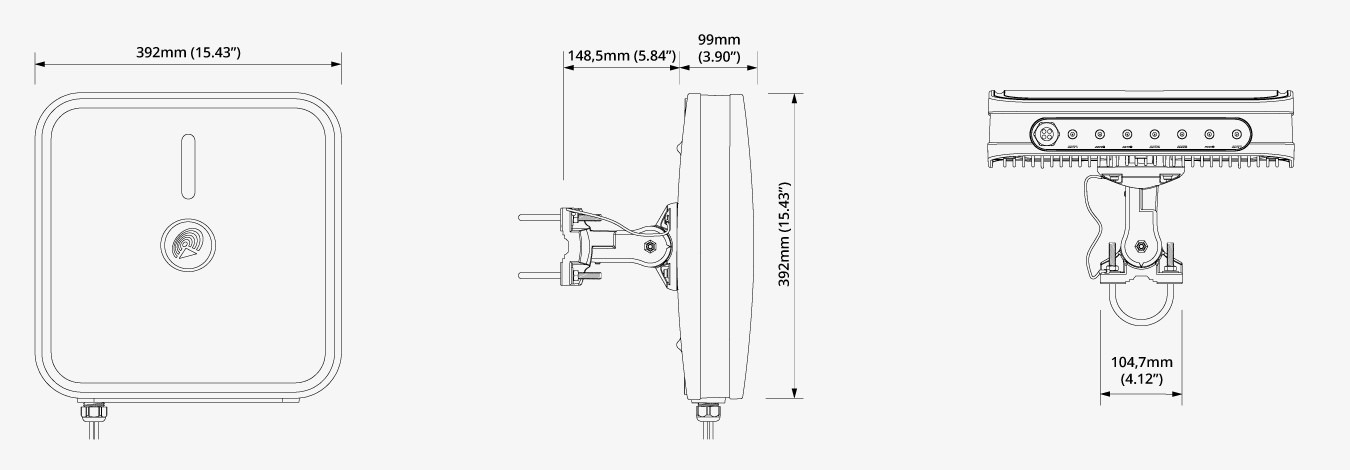

Põhiantenni korpus on mõeldud Teltonika RUTX12 paigaldamiseks ning ühendab ühes konstruktsioonis ruuteri paigalduskoha süsteemi WiFi-, GPS- ja Bluetooth-antennifunktsioonidega. Põhiseadmel on RJ45 ühendus ja kaks N Female pistikut teise LTE-antenni jaoks, samas kui Passive PoE tugi võimaldab ühendada võrguühenduse ja toite samasse paigaldisse. Mõlema antenni korpus vastab IP67 kaitseklassile ja on mõeldud välistingimustesse paigaldamiseks. Töötemperatuuri vahemik on -40 °C kuni 80 °C. Põhikorpuse saab kinnitada 25–66 mm läbimõõduga mastidele, mis vastab komplekti püsipaigalduse otstarbele.

Teine LTE-antenn ühendatakse kahe N Male pistiku kaudu ning komplekti kuuluvad 70 cm pikkused LMR195 kaablid, mis loovad füüsilise ühenduse põhiseadmega. Kuigi teine antenn täidab ainult suunatud LTE-funktsiooni, kasutatakse selle korpuses sama materjalikombinatsiooni nagu põhiseadmes: ABS, alumiinium, PTFE ja klaaskiud. Kahe suunatud LTE-elemendi eraldamine ning ruuteri ja teiste raadiosidefunktsioonide jätmine põhikorpusesse võimaldab QuMax XR2-l moodustada kahe antenniga välipaigaldise, mida saab suunata vastavalt vajaliku tugijaamade paigutusele ilma teist ruuterikorpust kasutamata.
