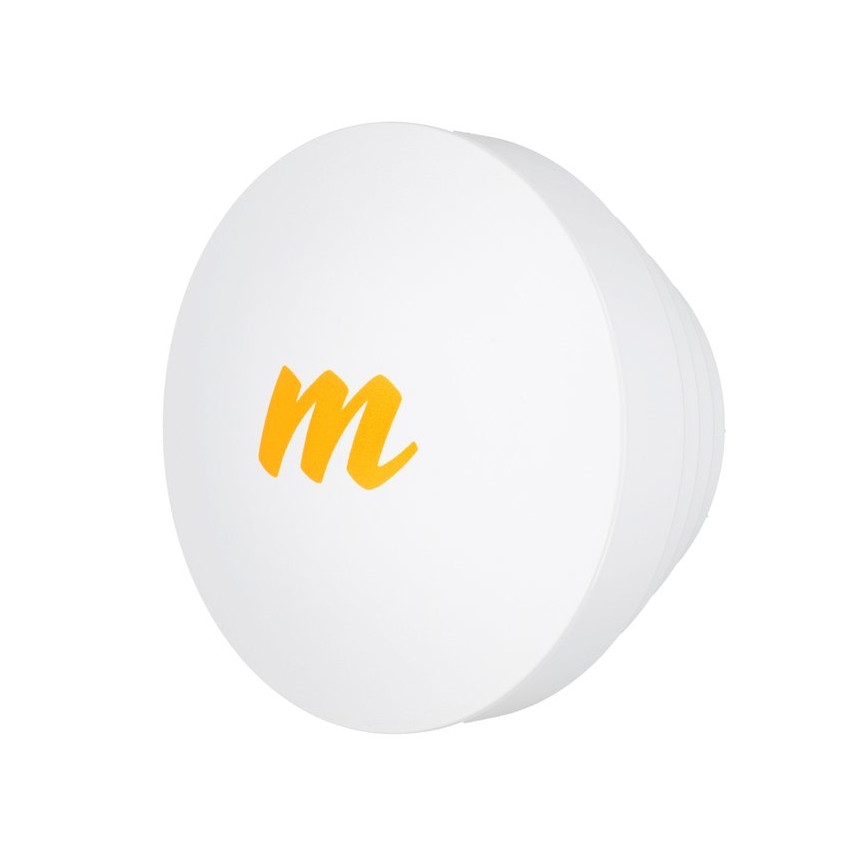

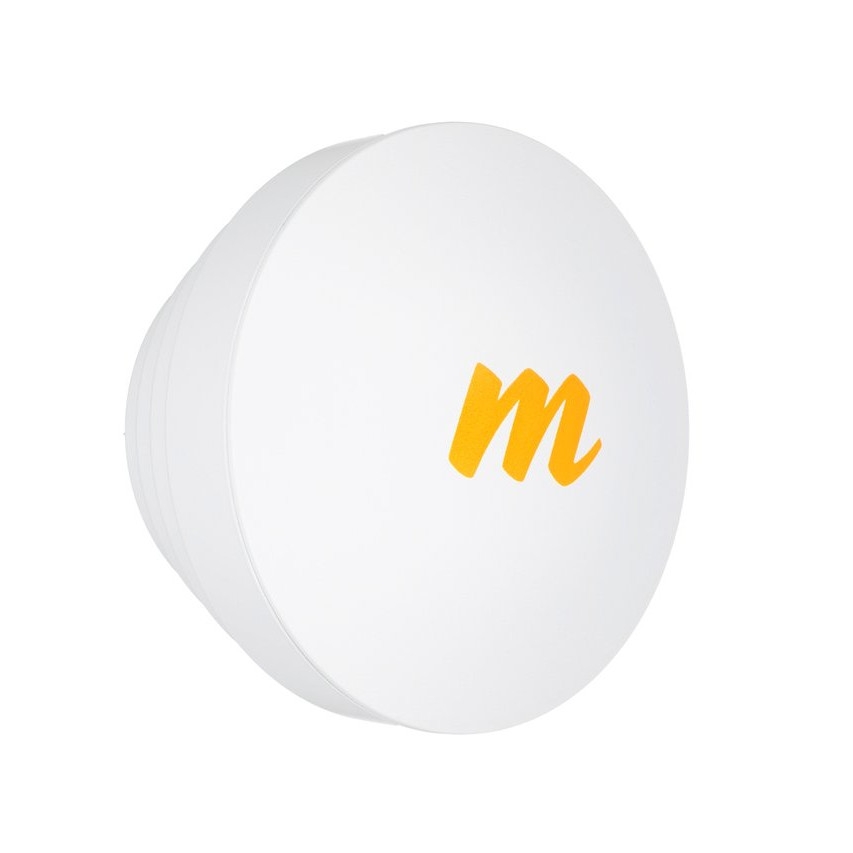

Mimosa N5-X16 16 dBi sarvantenn C5x jaoks | 4900–6400 MHz

Mimosa N5-X16 on modulaarne sarvantenn, mis on spetsiaalselt loodud kasutamiseks koos Mimosa C5x raadioga ning täiendab selle integreeritud antennikonfiguratsiooni 16 dBi võimendusega variandiga. Antenn kuulub N5-X Twist-On-ühendusega antenniperekonda, mis on mõeldud C5x tööks laiendatud sagedusvahemikus 4,9–6,4 GHz, kui kohalikud eeskirjad seda lubavad. Otsene ühendus Mimosa N5-X Twist-On-liidese kaudu säilitab C5x platvormi integreeritud ülesehituse, pakkudes samal ajal teistsugust kiirgusdiagrammi ja võimendustaset. 45° dual-slant polarisatsioon vastab kogu N5-X perekonnas kasutatavale konfiguratsioonile, mistõttu on antenn modulaarse C5x süsteemi kindel osa, mitte eraldiseisev universaalne RF-komponent.

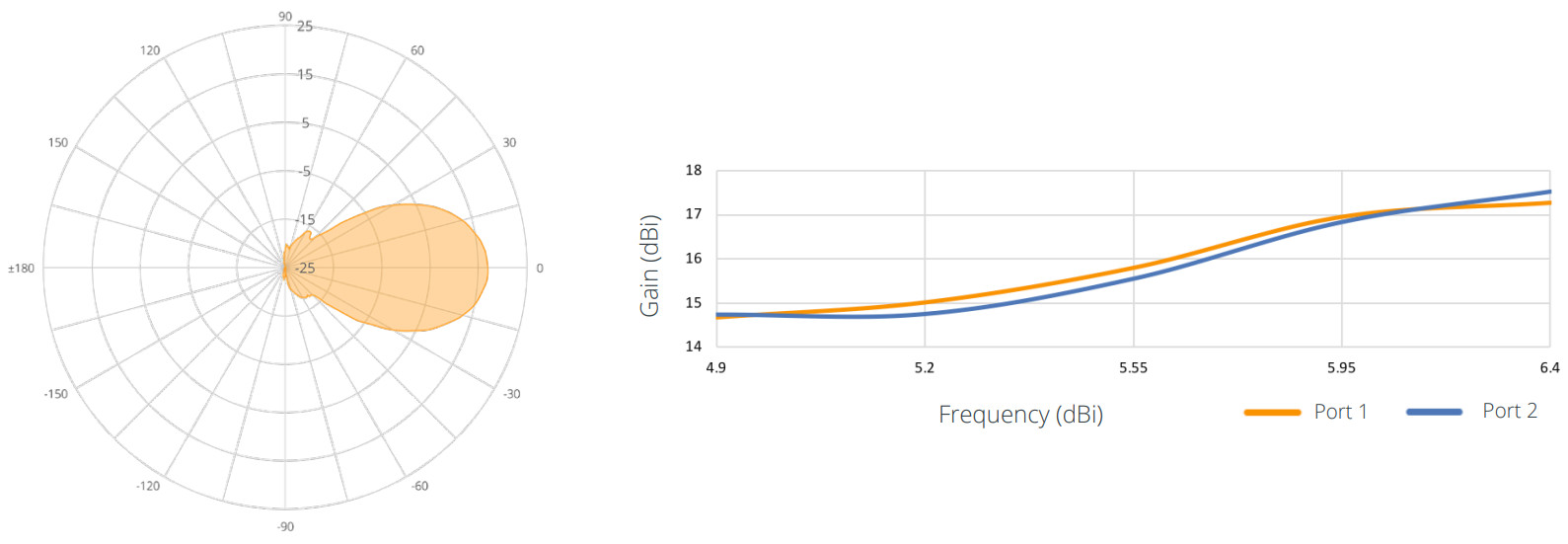

Sümmeetrilise 22° kiirelaiusega 3 dB juures loob N5-X16 märksa kitsama kiirgusdiagrammi kui C5x raadio integreeritud 8 dBi antennikonfiguratsioon. Vähemalt 50 dB ees-taga suhe ja vähemalt 43 dB ees-külg suhe iseloomustavad täiendavalt antenni võimet koondada RF-energia põhisunda ning piirata samal ajal kiirgust taha ja külgedele. Mimosa märgib eraldi, et N5-X perekond on optimeeritud müra isoleerimiseks tõhusa külghõlmade summutamise kaudu. Seega on N5-X16 suunatud 16 dBi lahendus laiemas C5x modulaarsete antennide valikus.

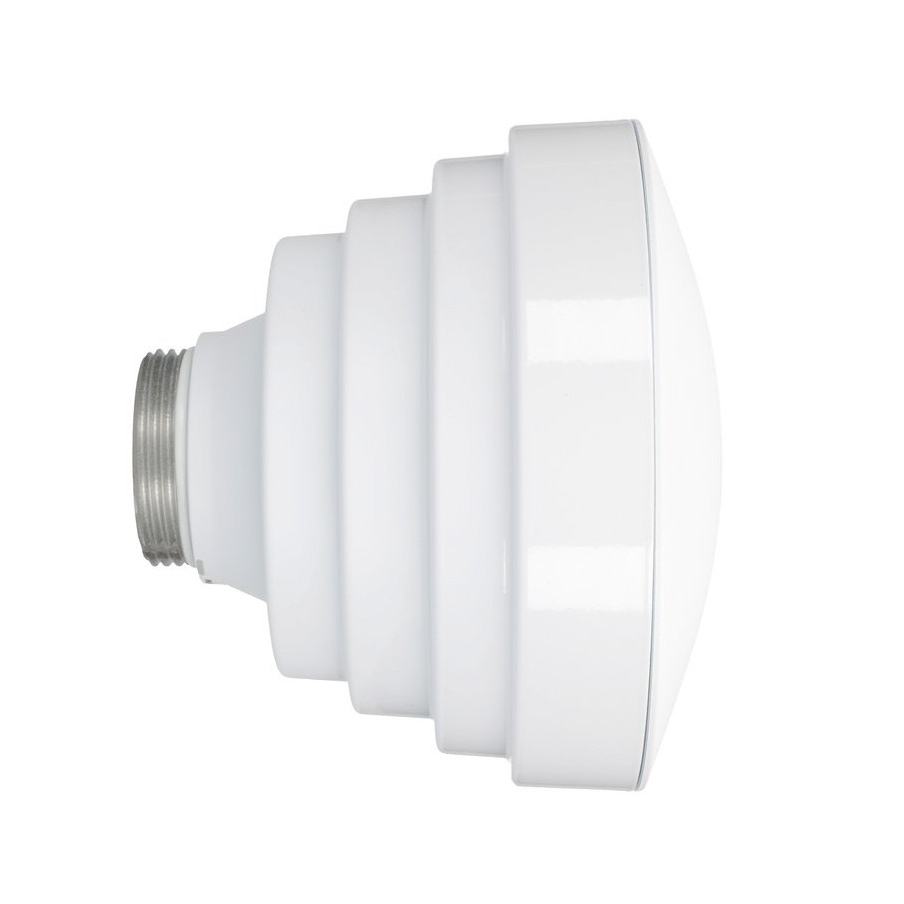

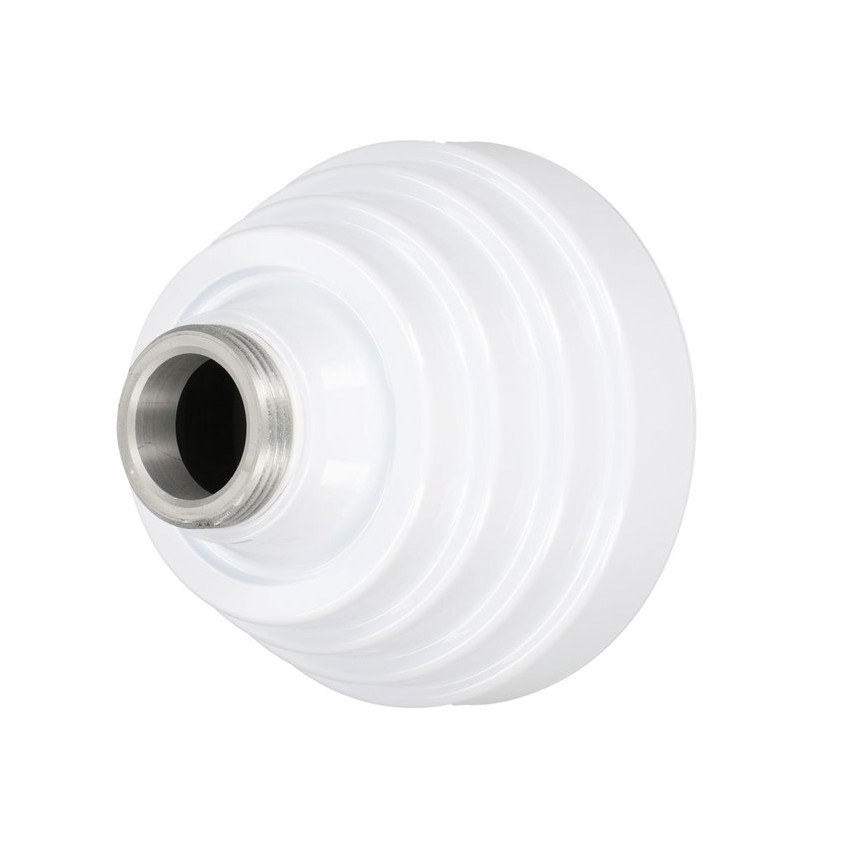

N5-X16 on üks neljast C5x jaoks mõeldud modulaarsest Twist-On-antennivariandist koos 12, 20 ja 25 dBi mudelitega. Selline modulaarne lahendus võimaldab sama C5x raadioplatvormi kasutada erinevate antennikonfiguratsioonidega, säilitades otsese mehaanilise ja RF-ühenduse selleks ettenähtud N5-X liidese kaudu. N5-X16 kasutab sarvantennikonstruktsiooni, kaalub 0,61 kg ning selle läbimõõt on 160 mm ja sügavus 116 mm. Need mõõtmed määravad füüsilised paigaldusnõuded, samal ajal kui antenn ühendatakse otse ühilduva raadioga ega vaja eraldi antenniühendust. Twist-On-konstruktsioon muudab ka antennikonfiguratsiooni vahetamise C5x süsteemis lihtsamaks.

Välitingimustes kasutamist toetab nii N5-X16 kui ka ühilduva C5x raadio mehaaniline konstruktsioon. Antenn on ette nähtud taluma tuulekiirust kuni 200 km/h ning selle tuulekoormus on 5,13 kg kiirusel 160 km/h. C5x täiendab süsteemi survevalualumiiniumist korpuse, UV-kindla katte, kahe integreeritud mastikinnitusrihma ja maandusklemmiga. IP55 kaitseaste ning töötemperatuurivahemik −40 °C kuni +55 °C määravad raadioplatvormi keskkonnatingimused. N5-X16 ühendatakse otse Mimosa N5-X Twist-On-liidese kaudu ning sellest saab C5x paigalduse integreeritud osa. Koos ühendavad antenn ja raadio ühes süsteemis suunatud RF-omadused, välitingimuste kaitse, paigalduselemendid ja modulaarse integratsiooni.
