JARFT 4G LTE 12 dBi omniantenn 800–2600 MHz | 2x2 MIMO mitmeribaline väliantenn

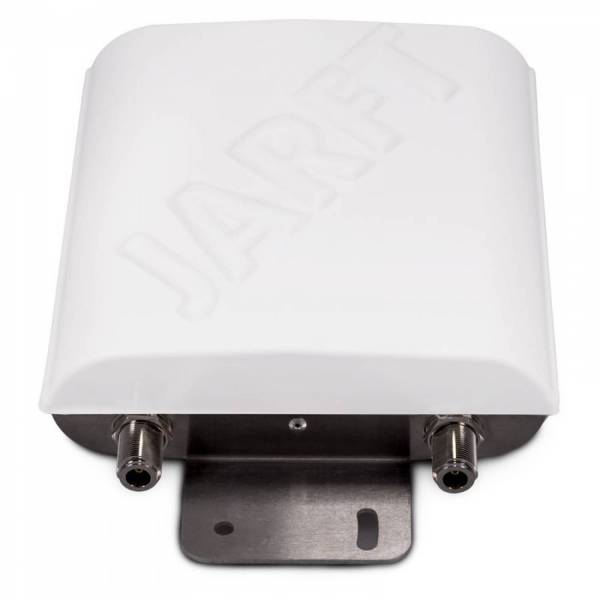

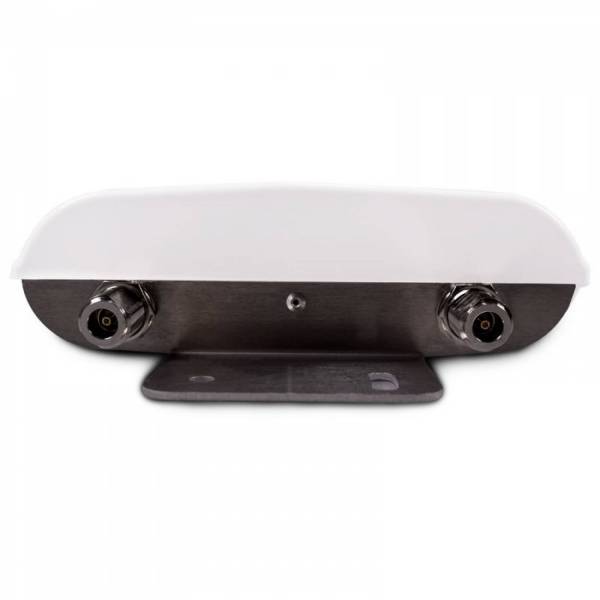

JARFT J4GMB-12-OMOA on suunamata 4G/LTE-antenn, mis on mõeldud 2x2 MIMO paigaldusteks Euroopa mobiilsidevõrkudes. Selle mitmesageduslik konstruktsioon katab sagedusvahemikud 791–862 MHz, 1700–2100 MHz ja 2500–2700 MHz, võimaldades ühe antenniga kasutada LTE 800, 1800 ja 2600 MHz sagedusalasid. See sobib paigaldustesse, kus on vaja ligipääsu mitmele Euroopas levinud LTE-sagedusalale ilma antenni iga sagedusala jaoks eraldi vahetamata. 2x2 MIMO lahendus kasutab kahte antenniteed kahe N-tüüpi emaspistiku kaudu ning toetab ühilduvaid seadmeid, mis vajavad kahe antennipordi ühendust. Selline ülesehitus koondab mõlemad signaaliteed ühte korpusesse ja lihtsustab füüsilist paigaldust võrreldes eraldi antennide kasutamisega iga ühenduse jaoks.

Antenni võimendus on 800 MHz sagedusel 8 dBi ning 1800 ja 2600 MHz sagedustel 12 dBi. Horisontaalsuunaline 360-kraadine kiirgusnurk tagab levi kõigis paigalduskohta ümbritsevates suundades, mistõttu ei ole antenni vaja kindla tugijaama poole suunata. Vertikaalsuunaline 20-kraadine kiirgusnurk koondab kiirgusmustri vertikaaltasandil, samas kui 50-oomine impedants ja maksimaalne VSWR 1,8 määravad ühilduvate süsteemide RF-ühenduse põhiomadused. Antenn toetab ka alalisvoolumaandust. Need omadused teevad antennist praktilise valiku statsionaarsetesse 4G/LTE-paigaldustesse, kus on vaja laia horisontaalset katvust, mitmesageduslikku tööd ja kahe ühendusega MIMO-lahendust ühes antennikorpuses.

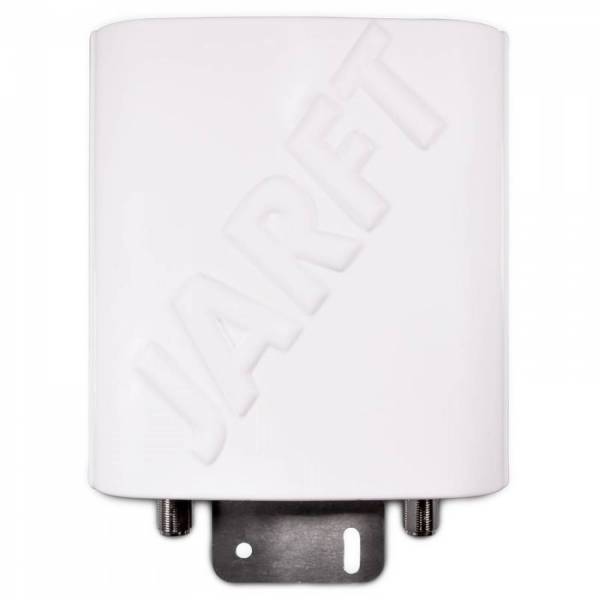

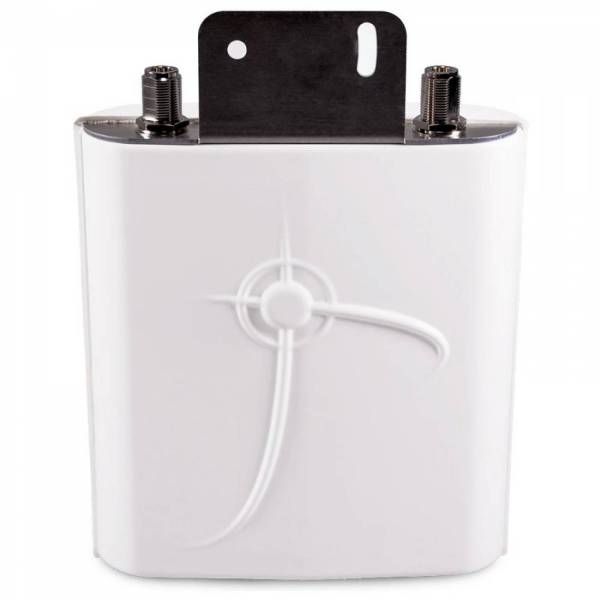

J4GMB-12-OMOA sobib kasutamiseks nii sise- kui ka välitingimustes. Ilmastiku- ja UV-kindel plastist/PVC-st korpus kaitseb antenni avatud paigalduskohtades. Töötemperatuurivahemik −30 °C kuni +75 °C võimaldab seadet kasutada väga erinevates keskkonnatingimustes. Valge korpuse mõõtmed on 248 × 180 × 55 mm ja kaal 400 g, mis teeb antennist kompaktse lahenduse nii seina- kui ka mastipaigalduseks. Need mõõtmed aitavad paigaldajal hinnata vajalikku ruumi enne lõpliku paigalduskoha valimist ning lihtsustavad antenni paigutamist koos muu sise- või välisseadmega piiratud tehnilistes paigaldusalades.

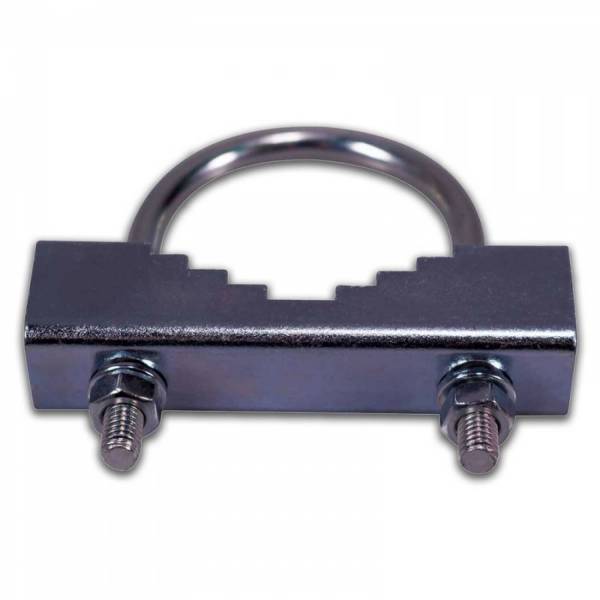

Antenni saab paigaldada mastile või seinakinnitusele ning komplekti kuuluvad paigaldustarvikud sobivad 30–50 mm läbimõõduga tugedele. See annab võimaluse kasutada antenni tavapärastel paigalduskonstruktsioonidel ilma ühe kindla paigaldusviisiga piirdumata. Komplekt sisaldab üht JARFT J4GMB-12-OMOA antenni ja üht paigaldustarvikute komplekti. Antennikaableid komplektis ei ole, seega tuleb kahe N-tüüpi emaspistiku ja kasutatava võrguseadme jaoks sobivad kaablid valida eraldi. Nii saab kaabli tüübi ja pikkuse kohandada konkreetse paigalduse, kaablite marsruudi ning antenni ja ühendatava seadme vahelise kaugusega, selle asemel et sõltuda eelpaigaldatud kaablist.
