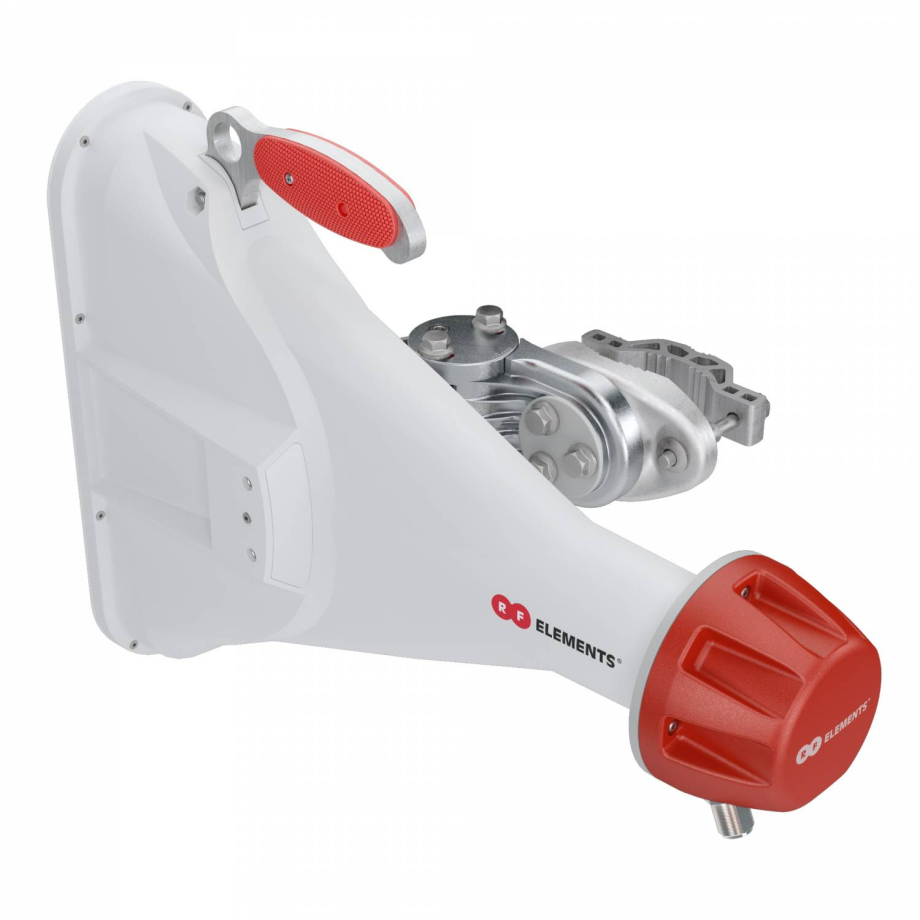

Asümmeetriline 60° sektorantenn N-emaspistikuga | 5180–6000 MHz, suur võimendus, madalad kõrvallobid

RF elements Asymmetrical Horn CC seeria antennid on suundantennid, mis on mõeldud kasutamiseks traadita võrkudes sagedusvahemikus 5180–6000 MHz. Nende asümmeetriline kiirgusdiagramm võimaldab kasutada horisontaal- ja vertikaaltasandil erinevaid kiirenurki, et suunata raadiosignaali leviala vastavalt konkreetse paigalduskoha vajadustele. Erinevalt antennidest, mille kiirenurk on mõlemas tasandis sarnane, saab selle konstruktsiooni puhul võrgu planeerimisel horisontaalset leviala ja signaali vertikaalset jaotumist eraldi arvesse võtta. Seeria antenne iseloomustavad kõrge kiirgusefektiivsus ja stabiilne kiirgusdiagramm kogu töösagedusvahemikus. Seetõttu sobivad need suure pääsupunktide tihedusega võrkudesse ning paigalduskohtadesse, kus mitu antenni asuvad üksteisele lähedal.

Sarvantenni konstruktsioon tagab täpse kiirgusdiagrammi ja väga hea häiresignaalide tõrjumise, aidates kontrollida edastatavate ja vastuvõetavate signaalide suunda. Võrreldes tavapäraste paneelantennidel põhinevate sektorantennidega püsib Asymmetrical Horn CC seeria antennide kiirgusdiagramm kogu töösagedusvahemikus stabiilsemana. See on eriti oluline paigaldustes, kus soovitud leviala peab säilima võimalikult ühtlasena kõigil ühendatud raadioseadme kasutatavatel sagedustel. Igal antennil on horisontaalse ja vertikaalse lineaarpolarisatsiooniga topeltpolarisatsioon ning kaks N Female pistikupesa ühilduvate raadioseadmete ühendamiseks. Seerias saadaolevad erinevad kiirenurgad võimaldavad valida antenni vastavalt soovitud levialale, paigalduskohale ja naabersektorite paigutusele.

Asymmetrical Horn CC seeria antennid võimaldavad suunata raadiosignaali kindlale levialale, piirates samal ajal soovimatut kiirgust väljaspool seda piirkonda. Sellised kiirgusomadused on eriti olulised suure pääsupunktide tihedusega paigaldustes, kus tähtsat rolli mängivad leviala täpne planeerimine ja häiresignaalide tõrjumine. Antennide võimendus ja kiirgusdiagramm püsivad stabiilsena kogu töösagedusvahemikus, võimaldades säilitada ühtlase suunatud leviala kõigil toetatud sagedustel. Asümmeetrilise kiirgusdiagrammi tõttu saavad võrgu planeerijad käsitleda horisontaalset leviala ja signaali vertikaalset ulatust eraldi, selle asemel et hinnata mõlemat suunda ühe kiirenurga alusel.

Iga antenn kasutab kahte lineaarset polarisatsiooni ning sellel on eraldi N Female pistikupesad horisontaalse ja vertikaalse polarisatsiooni jaoks. Tänu 50-oomisele impedantsile ja standardsetele raadiosagedusliidestele saab antenne ühendada ühilduvate raadioseadmetega. Seeria mudelid erinevad üksteisest võimenduse ning horisontaalsete ja vertikaalsete kiirenurkade poolest, mistõttu saab valida võrgu ülesehitusele sobiva lahenduse. Kitsama horisontaalse kiirenurgaga antenn sobib olukordadesse, kus leviala tuleb koondada piiratud nurgaga piirkonda. Laiema kiirgusdiagrammiga mudelit saab kasutada siis, kui on vaja katta suuremat sektorit. Need omadused on eriti kasulikud mitme raadiosagedussektori planeerimisel või mitme antenni paigutamisel samasse asukohta, kus naaberantennide kiirgusdiagrammide omavaheline paiknemine ja kattumine on võrgu planeerimisel olulised.

RF elements Asymmetrical Horn CC seeria antennid on ette nähtud välistingimustes kasutamiseks ning nende korpuse kaitseaste on IP55. Konstruktsioonis on kasutatud UV-kindlat ABS-plasti, polükarbonaati, HDPE-d, alumiiniumi ja roostevaba terast. Antennid on ette nähtud taluma tuulekiirust kuni 160 km/h, mistõttu sobivad need ettenähtud keskkonnatingimuste piires ka ilmastikule avatud paigalduskohtadesse. Ilmastikukindel konstruktsioon ja suunatud kiirgusdiagramm võimaldavad antenne kasutada välistingimustes paiknevates traadita võrkudes, kus tuleb arvestada nii kinnituse kui ka antenni täpse suunamisega. Korpus ja kinnitusdetailid moodustavad tervikliku konstruktsiooni, mis on ette nähtud paigaldamiseks sobivale kandekonstruktsioonile.

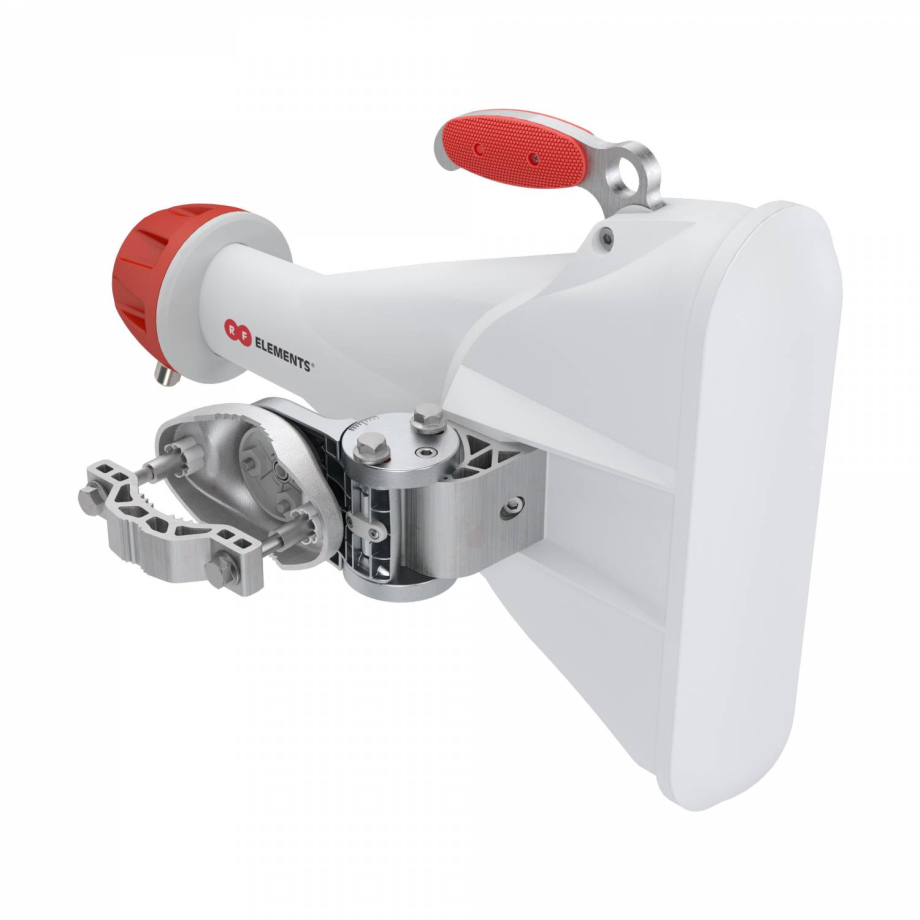

Kinnitussüsteem võimaldab antenni paigaldada mastile ning reguleerida selle asendit nii asimuudi kui ka tõusunurga suunas. Nii saab paigaldamise käigus muuta antenni horisontaalset suunda ja vertikaalset kaldenurka, et suunata peamine kiirgusvihk soovitud levialale. Asimuudi reguleerimine muudab antenni horisontaalset suunda, tõusunurga reguleerimisega saab aga peamist kiirgusvihku suunata kõrgemale või madalamale. Suundantennide puhul on selline reguleerimisvõimalus eriti oluline, sest antenni asend määrab peamise kiirgusvihu suuna. Seeria mudelitel on erinevad mõõtmed, toetatud mastiläbimõõdud ja reguleerimisvahemikud, mis võimaldavad kavandada paigalduse vastavalt valitud antennile ja olemasolevale kandekonstruktsioonile. Mehaanilised reguleerimisvõimalused lubavad antenni suunda paigaldamise ajal täpsustada, ilma et oleks vaja muuta valitud kiirgusdiagrammi konfiguratsiooni.
