Alfa Wi‑Fi 6E PCIe kaart magnetantenniga – Intel AX210, Bluetooth 5.2, kolme sagedusribaga 2,4/5/6 GHz

AIT-AX210-EX on lauaarvutitele mõeldud PCIe WiFi 6E ja Bluetooth 5.2 kaart, mille aluseks on Intel AX210NGW moodul. See toetab IEEE 802.11 a/b/g/n/ac/ax standardeid ning töötab 2,4 GHz, 5 GHz ja 6 GHz sagedusalades, võimaldades kasutada kolme sagedusala traadita ühendust vastavalt toetatud standarditele. WiFi andmeedastuskiirus ulatub kuni 2,4 Gbps-ni ning Intel WiFi 6E platvorm toetab ka selliseid tehnoloogiaid nagu OFDMA, 1024QAM, MU-MIMO, TPC/DFS ja TWT. Tagasiühilduvus võimaldab kaarti kasutada nii varasemate toetatud WiFi põlvkondade kui ka WiFi 6E võrkudega. WiFi 6E ja Bluetooth 5.2 on ühendatud samasse Intel-põhisesse moodulisse, mistõttu saab ühe lauaarvuti laienduskaardiga lisada nii traadita võrguühenduse kui ka Bluetooth-ühenduse.

Lauaarvuti adapter kasutab PCI Express ×1 vormitegurit ning selle saab paigaldada PCIe ×1, ×4, ×8 või ×16 pesasse, mis muudab selle sobivaks erineva pesapaigutusega emaplaatidele. WiFi ühendus kasutab PCIe ×1 liidest, Bluetooth 5.2 aga USB 2.0 ühendust. Intel moodul ise on M.2/NGFF A+E-key 2230 vormiteguriga ning on adapterplaadile juba tehases paigaldatud. Toetatud operatsioonisüsteemide hulka kuuluvad Microsoft Windows 10 ja 11 ning Linux alates kernel 5.10 versioonist, võimaldades kasutada sama riistvaraplatvormi kõigis loetletud lauaarvuti tarkvarakeskkondades ilma põhikomponenti vahetamata.

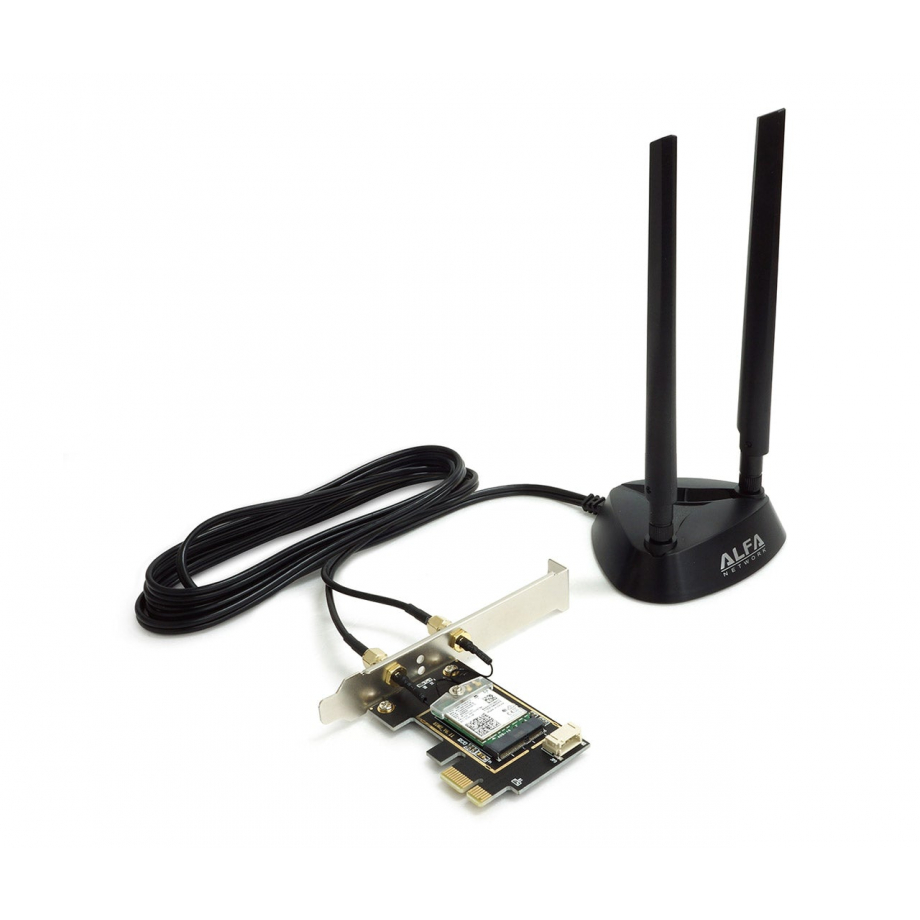

AIT-AX210-EX komplekti kuulub kahe RP-SMA Female ühendusega magnetiline antennialus, mis on ühendatud 2 meetri pikkuse RG-174 RF kaabliga ning võimaldab komplekti kuuluvaid antenne paigutada lauaarvutist eraldi. Kaasas on kaks kolme sagedusala dipoolset omnidirectional antenni, kummagi võimendus on 5 dBi, seega saab antennisüsteemi kasutada kaardi toetatud 2,4 GHz, 5 GHz ja 6 GHz sagedusalades. Adapteril asuvad kaks RP-SMA Female ühendust väliste antennide jaoks, Intel moodulil kasutatakse sisemiselt kahte IPEX4 (MHF4) ühendust. Selline lahendus ühendab kompaktse mooduli komplekti kuuluva adapterriistvara kaudu eraldi paigutatavate välisantennidega.

Komplekti kuuluvad Intel AX210NGW moodul, PCIe ×1 to M.2/NGFF A+E-key 2230 adapterplaat ning kaks IPEX4 (MHF4) to RP-SMA Female pigtail RF kaablit. Samuti on kaasas IPEX4 (MHF4) ühenduste plastkate ja PCIe adapterplaadi kinnituskruvi. Bluetooth-ühenduse jaoks on komplektis USB 2.0 kaabel, samas kui ARS-AS02T magnetiline antennialus tagab välise paigalduskoha kahele dipoolantennile. Kuna M.2/NGFF moodul on adapterplaadile juba eelnevalt paigaldatud, on põhiline WiFi moodul ja PCIe kandur komplektis juba kokku pandud ning ülejäänud kaasasolevad komponendid on mõeldud antennide paigutamiseks, Bluetooth-ühenduse loomiseks ja kaardi paigaldamiseks lauaarvutisse.
