Alfa IP68 veekindel 3-kontaktiline kaablipistik, 10 A, M17 paneelpaigaldus

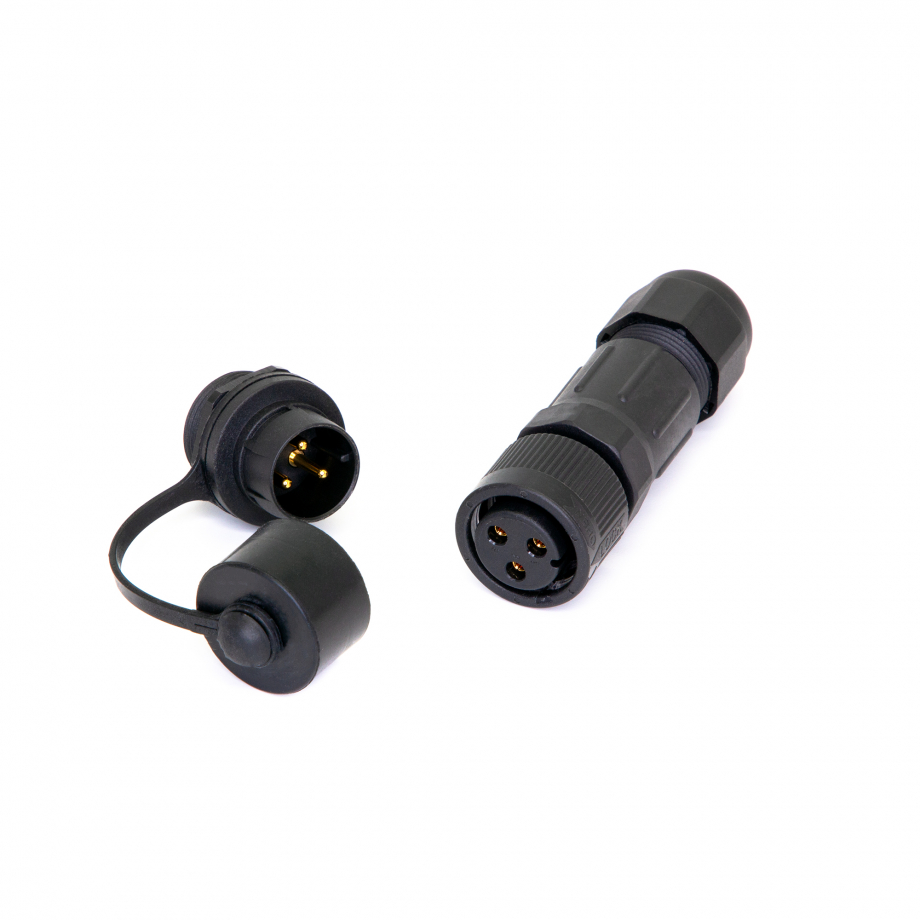

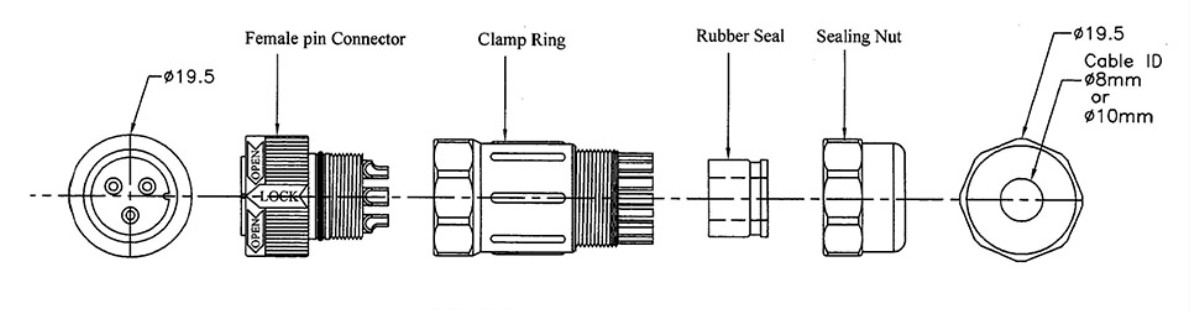

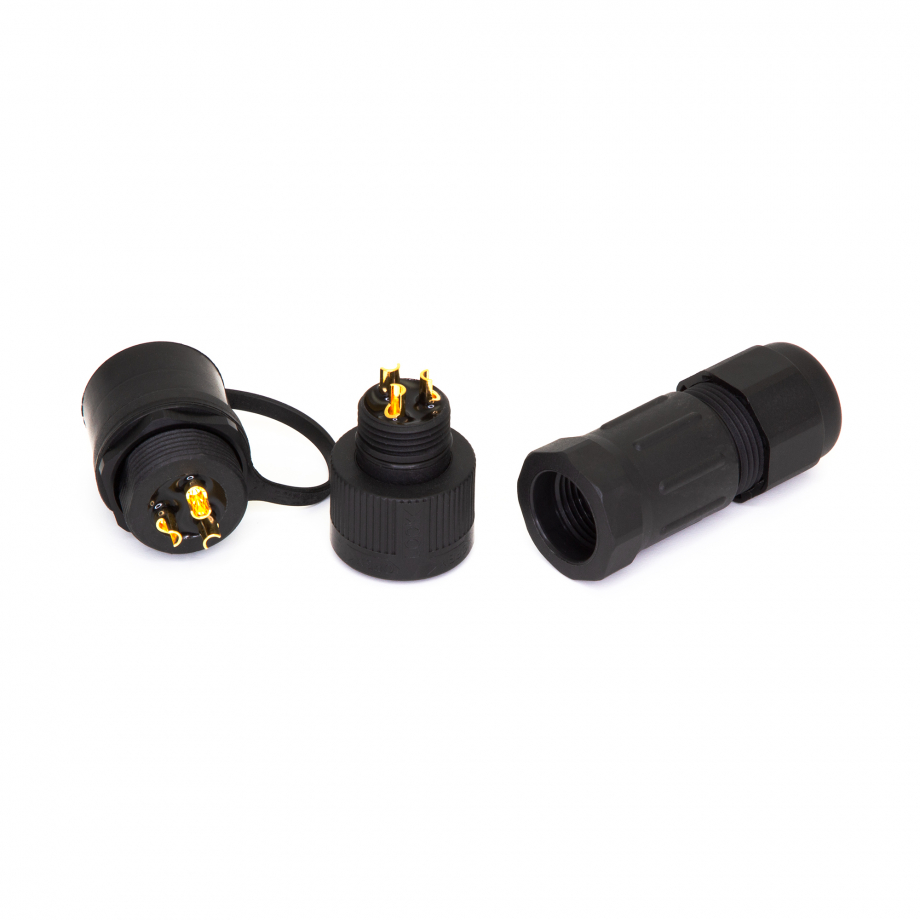

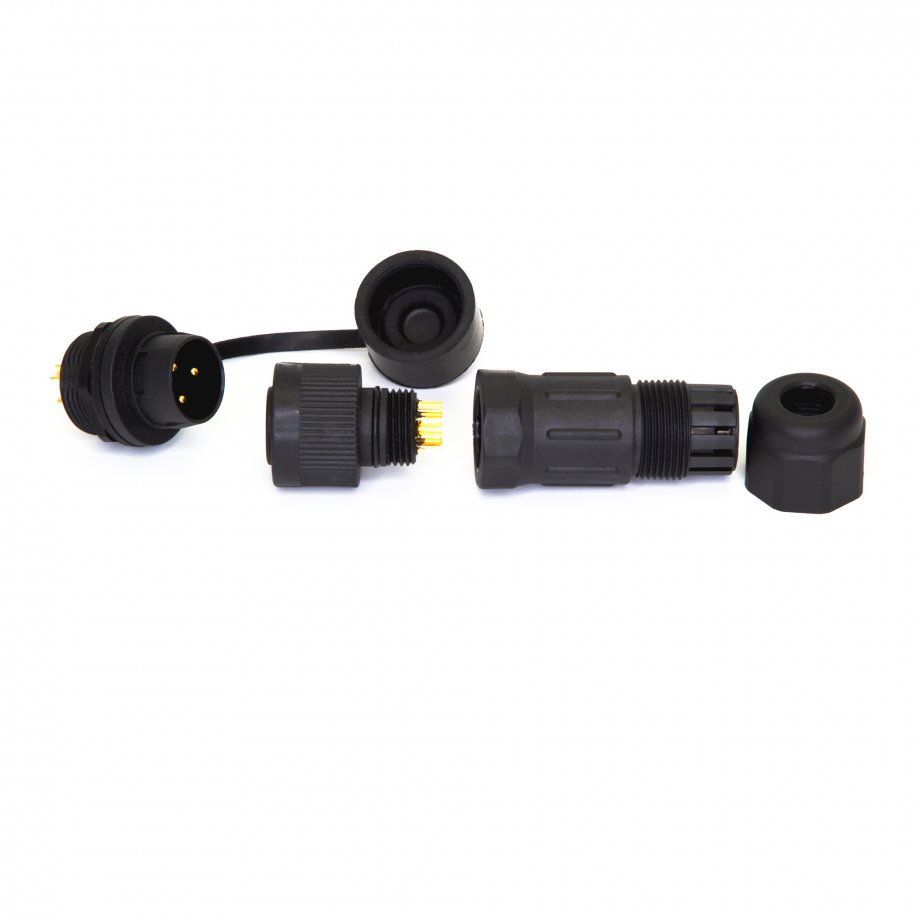

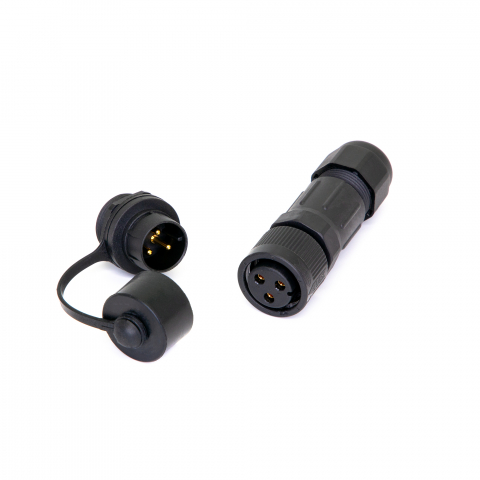

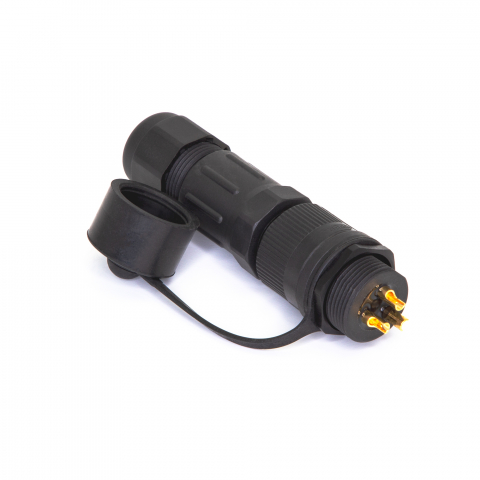

AWC08-3 on kolmekontaktiline IP68 kaitseklassiga veekindel pistik, mis on mõeldud kaabliühendustele, mis vajavad usaldusväärset kaitset tolmu ja vee eest. Pistik koosneb fikseeritud keermestatud osast ja sellele ühendatavast kaablipistikust, moodustades eemaldatava elektriühenduse. Paigaldamisel viiakse pistik läbi paneeli ning kinnitatakse keermestatud osa, mutri ja O-rõnga abil. Kaablipoolsel ühendusosal kasutatakse kaabliklambrit, kummitihendit ja tihendusmutrit, et tagada kaabli ümber kindel ja tihendatud ühendus. Soovitatava paneeliava läbimõõt on 17,1 mm ning pistik sobib paigaldamiseks 2,0–4,0 mm paksustesse paneelidesse, aidates tagada korrektse paigalduse ja vajaliku tihenduse. Kaabli tihenduselemendid sobivad 8 mm või 10 mm siseläbimõõduga kaablitele, võimaldades kasutada erineva mõõduga kaableid, säilitades samal ajal nõutava kaitseastme.

Korpus on valmistatud mustast klaaskiuga tugevdatud Nylon 66 materjalist, mille tulekindlus vastab UL94 V-0 klassile. Kontaktid on valmistatud messingist ning kaetud niklikihi peale kantud 2 µm kullakattega, et tagada elektriline ühendus. Kolmekontaktilise AWC08-3 mudeli nimivool on kuni 10 A, mistõttu sobib see rakendustele, mis nõuavad sellist voolutaluvust. Kaablipoolse ühendusosa kogupikkus on 57 ±2 mm ning paneeli külge kinnitamiseks kasutatakse M17 × 1.0 keeret. Pistik on lisaks UV-kindel ja toodetud Taiwanis, mistõttu sobib kasutamiseks ka paigaldistes, kus ühendus võib olla väliskeskkonna mõju all. Tihendatud konstruktsioon, eemaldatav kaabliühendus ja paneelile paigaldatav lahendus muudavad selle praktiliseks valikuks seadmetele, mis vajavad hästi kaitstud elektriühendust.
