Alfa PD-1000D PoE jaotur | Gigabit 802.3af/at PoE–DC muundur 5 V/9 V/12 V/18 V väljundiga

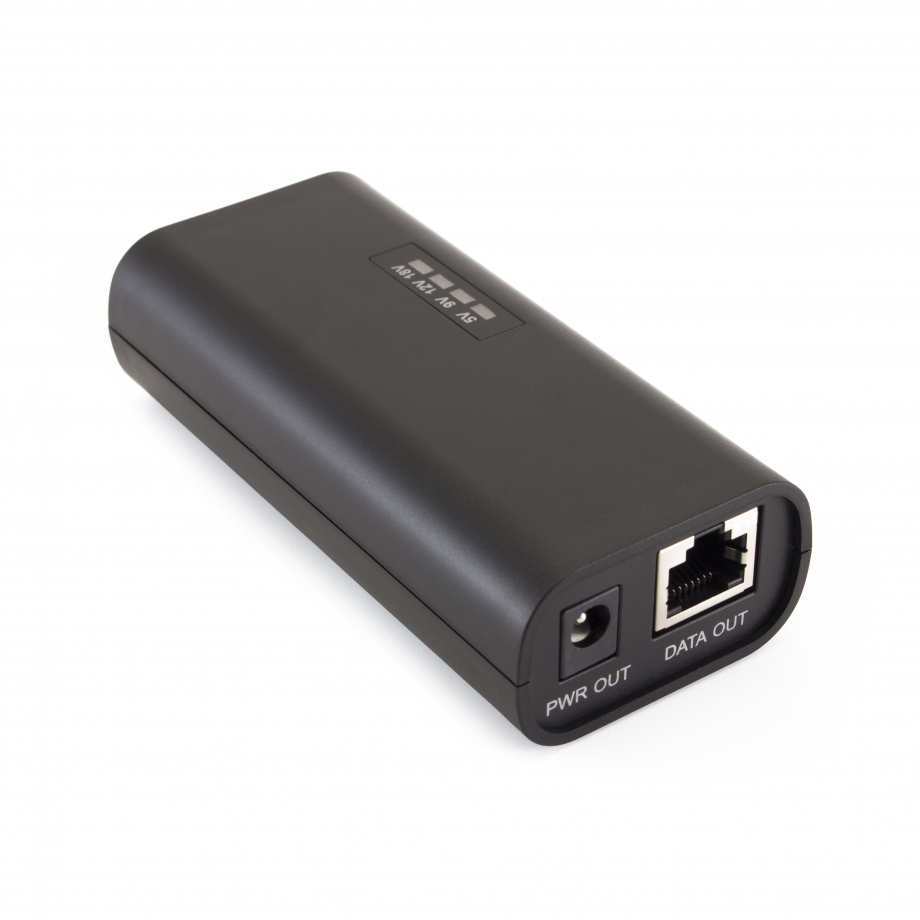

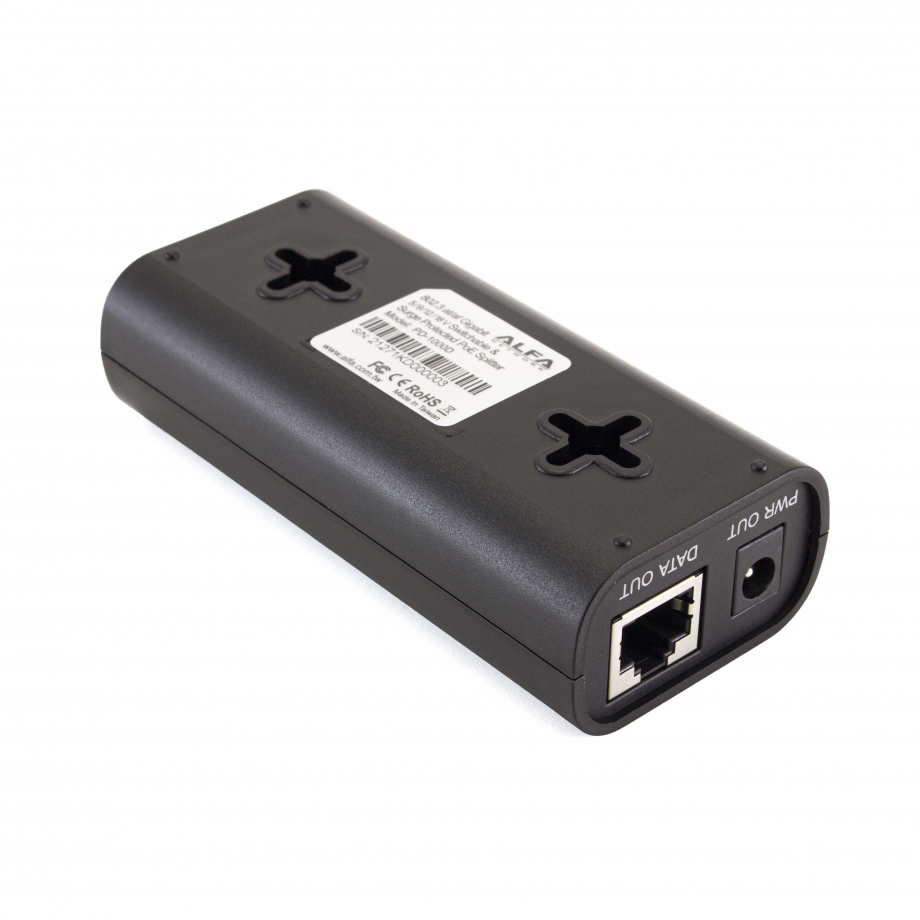

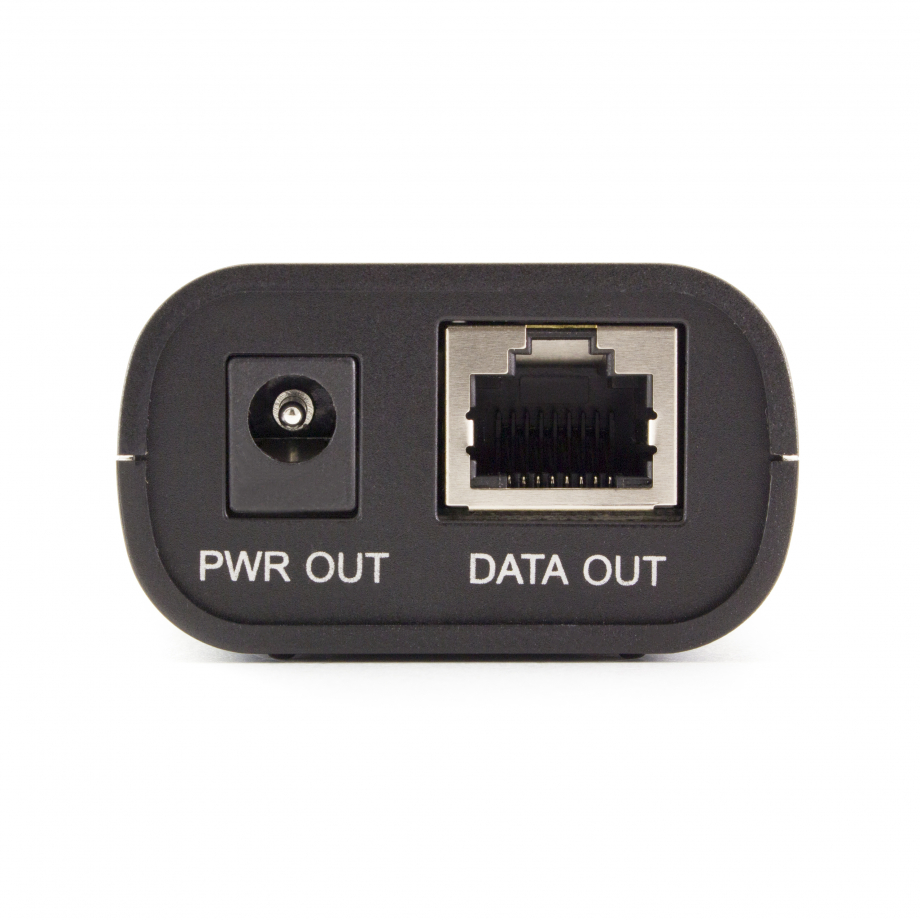

PD-1000D on PoE andmete ja toite jagur, mis võtab standardse PoE sisendi kaudu vastu nii võrguandmed kui ka toite ning eraldab need seejärel eraldi väljunditesse. Võrguandmed edastatakse RJ45 ühenduse kaudu, toide aga DC-pesa kaudu. Selline lahendus võimaldab ühe PoE sisendühenduse kaudu saabuvad andmed ja toite jagada kaheks eraldiseisvaks väljundiks. Selle asemel et edastada mõlemat funktsiooni kuni väljundini sama PoE ühenduse kaudu, väljastab jagur andmed ja toite eraldi. Nende kahe väljundi eraldamine on seadme põhifunktsioon ja hoiab andme- ning toiteühendused selgelt lahus.

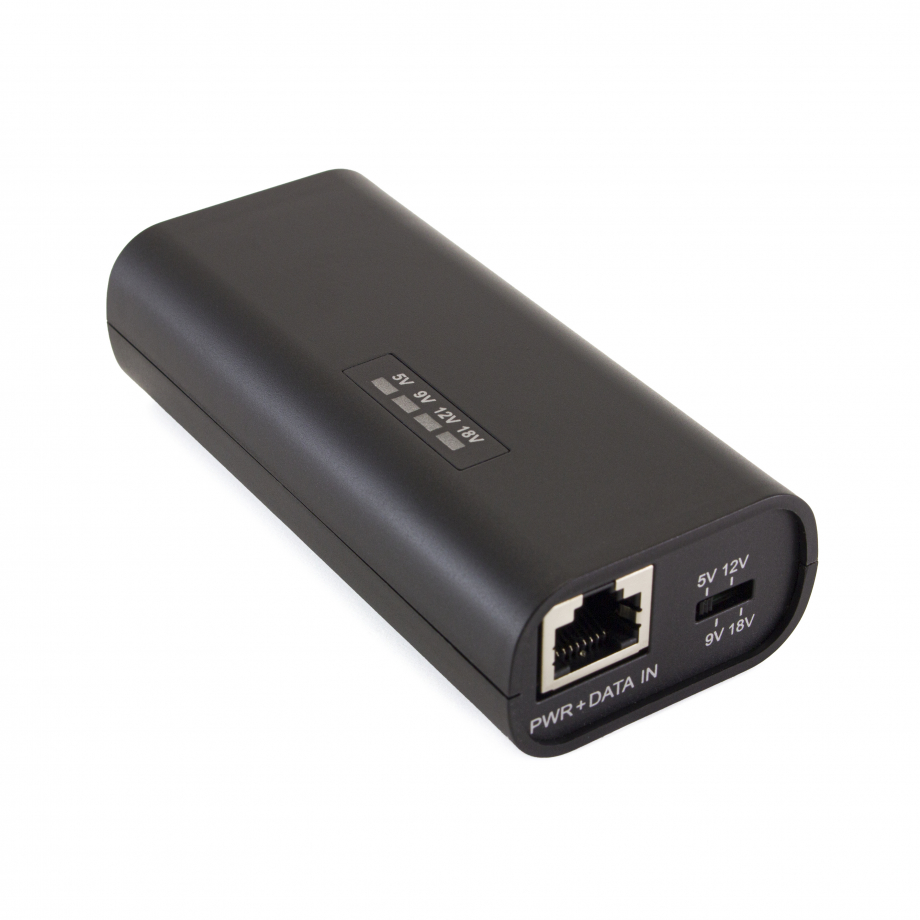

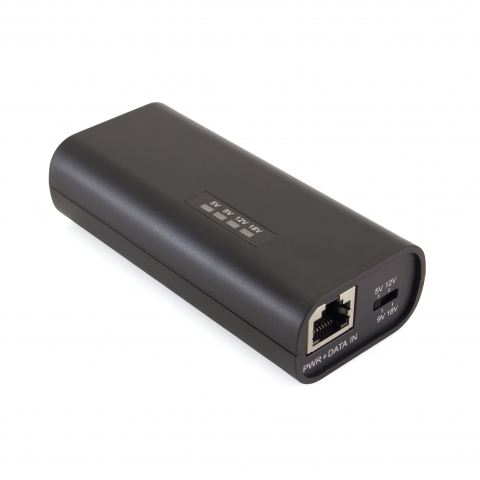

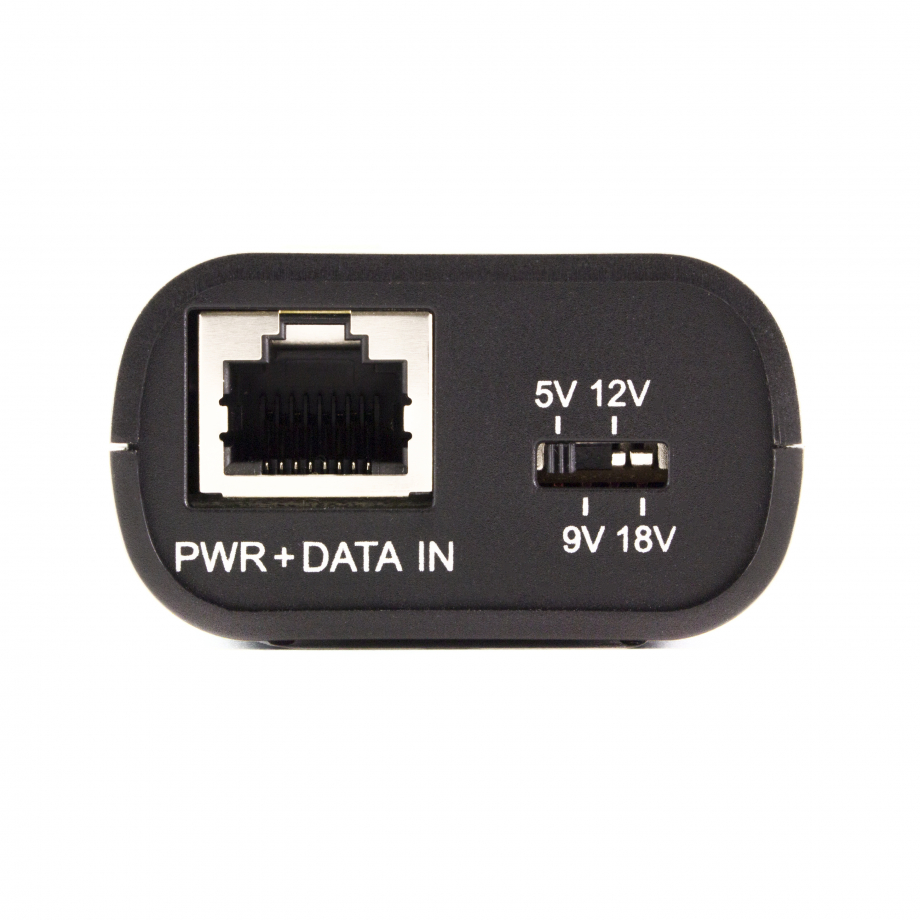

Seade toetab standardeid IEEE 802.3, IEEE 802.3u, IEEE 802.3at ja IEEE 802.3af. Toite jaoks on PD-1000D-l pingelüliti, mille valikud on 5 V, 9 V, 12 V ja 18 V, võimaldades enne DC-pesa kaudu toite väljastamist valida ühe määratud väljundpinge. Toiteühenduseks kasutatakse 5,5 × 2,1 mm DC-pesa, mis on oluline füüsiline ühendusparameeter jaguri sobitamisel ühendatava seadmega. Süsteemi toite LED-indikaator annab vahetu ülevaate toite olekust, samas kui määratud ±15 kV ESD- ja liigpingekaitse kaitseb dokumenteeritud elektrostaatiliste laengute ja liigpingejuhtumite eest.
