Alfa APOE01 passiivne PoE injektor | 48 V Etherneti toiteadapter MikroTikule

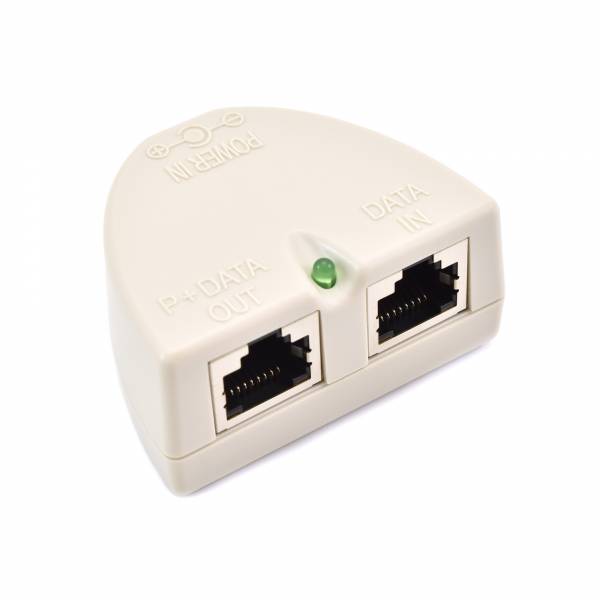

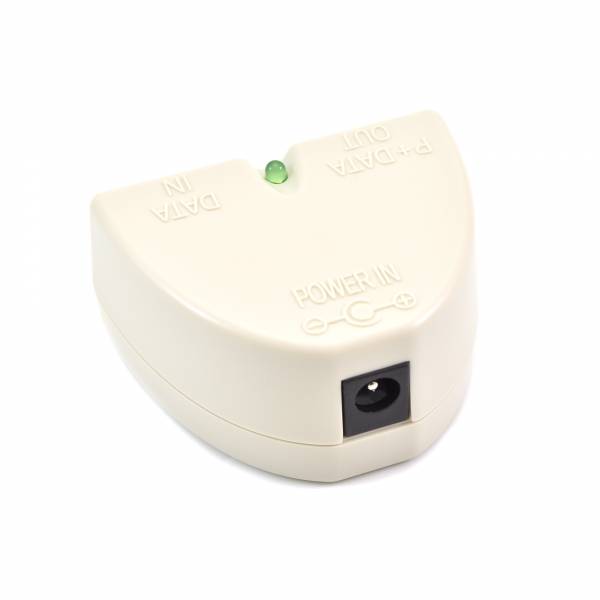

APOE01 on passiivne PoE-injektor, mis ühendab toite ja Etherneti andmeside RJ45 sisend- ja väljundliideste kaudu. Sisendist tulev andmeside läbib injektorit ning väljundpoolele lisatakse toide vastavalt määratud kontaktide paigutusele. Saatmiseks ja vastuvõtmiseks kasutatakse kontakte 1, 2, 3 ja 6, samal ajal kui väljundis edastatakse +48 V kontaktide 4 ja 5 kaudu ning kontaktid 7 ja 8 on ühendatud maaga. Kuna sisend ja väljund kasutavad ühist maandust, on elektriliste ühenduste ülesehitus kogu seadmes ühtne. Seetõttu tuleb kontaktide paigutust arvestada injektori ühendamisel seadmetega, mis kasutavad sama passiivse PoE ühendusskeemi.

Injektoril on sisendi ja väljundi jaoks eraldi RJ45-liidesed, nii et võrguühendus läbib seadet ning toide lisatakse väljundliideses. Sisendpoolel ei ole kontaktid 4 ja 5 ühendatud, samas kui vastavatel väljundkontaktidel on +48 V; kontaktid 7 ja 8 on mõlemal poolel ühendatud maaga. Selline lahendus hoiab toitejuhid andmepaaridest eraldi ning näitab, kuidas mõlemad funktsioonid ühendatakse ühe Etherneti ühenduse kaudu. Kasutuse planeerimisel tuleb arvestada, et APOE01 töötemperatuuri vahemik on -30 kuni 60 °C ning hoiustamistemperatuuri vahemik -40 kuni 70 °C. Need vahemikud määravad seadme kasutamiseks ja hoiustamiseks ette nähtud keskkonnatemperatuuri piirid.
