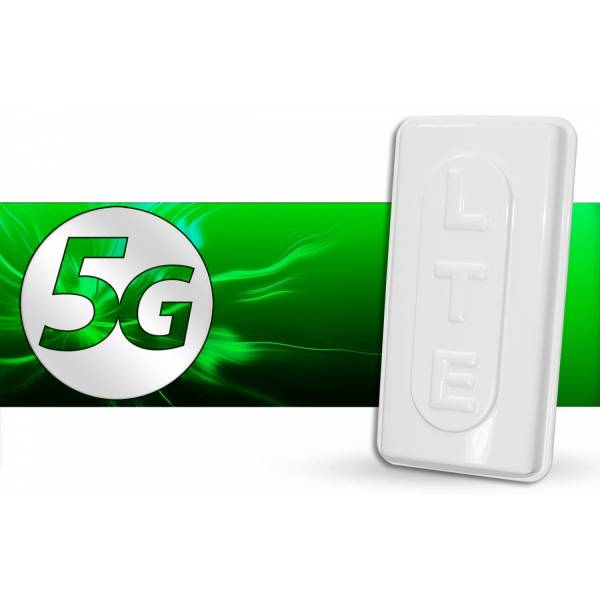

5G MIMO LTE välistingimuste paneelantenn 3,4–3,8 GHz, 16 dBi, suunatud

DUAL-LTE on suunatud välistingimuste paneelantenn, mis on mõeldud 3,4–3,8 GHz sagedusalas töötavatele 5G NR paigaldistele. Paneelantenn koondab raadiosignaali kindlasse levialasse, mitte ei jaga seda kõikides suundades, mistõttu on paigalduskoha valik ja antenni täpne suunamine eriti olulised. Antenni võimendus on 16 dBi, mis aitab suunata signaali soovitud leviala poole. Kiirelaius on vertikaalsuunas 37° ja horisontaalsuunas 35°, andes paigaldajale selge ülevaate signaali suunatusest mõlemas tasapinnas. See hõlbustab antenni joondamist, sobiva paigalduskoha valimist ja leviala suunamist võrgu soovitud piirkonda.

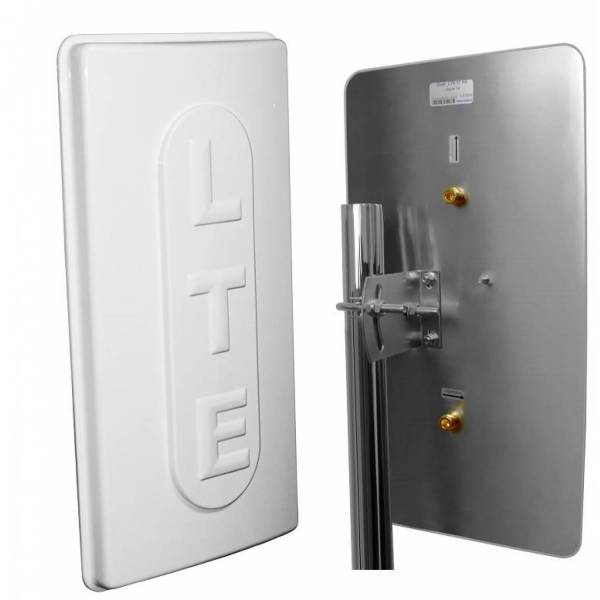

Antenn kasutab MIMO-lahendust ning sellel on kaks N-tüüpi emaspistikut. See võimaldab ühendada antenni kahe eraldi RF-kaabli kaudu ühilduva 5G-seadmega, kusjuures mõlemad antenniteed on koondatud ühte välistingimustesse mõeldud paneelkorpusesse. Antenni lainetakistus on 50 oomi ning VSWR on ettenähtud sagedusalas alla 1,5, mis kirjeldab antenni sobitust RF-liidesega. Nende omaduste kombinatsioon muudab DUAL-LTE sobivaks statsionaarsetesse 5G paigaldistesse, kus on vaja suunatud antenni, kahte RF-ühendust ja selgelt määratletud levigeomeetriat. Toote täpseks tuvastamiseks hankimisel ja paigalduse planeerimisel kasutatakse tootjakoodi DUAL-LTE ning EAN/GTIN-koodi 0708747437591.

DUAL-LTE on ette nähtud välistingimustes mastile paigaldamiseks. Antenni mõõtmed on 320 × 170 × 50 mm ja kaal 0,6 kg, mis võimaldab paigaldajal hinnata vajalikku paigaldusruumi ning koormust kandekonstruktsioonile. Kompaktne paneelikujuline korpus aitab hoida paigalduse korrastatuna ja säilitada antenni selge suuna. Kuna tegemist on välistingimustesse mõeldud suundantenniga, tuleb paigalduskoht valida nii, et antenni ees oleks võimalikult vaba signaalitee ning paneeli saaks suunata vastavalt vajalikule vertikaalsele ja horisontaalsele levialale. See lihtsustab paigalduse ettevalmistamist enne antenni lõplikku kinnitamist.

Antenni töötemperatuur on vahemikus −30 °C kuni +75 °C, mistõttu saab seda kasutada mitmesugustes välistingimustes. Antenn talub ka tuulekiirust kuni 200 km/h, mis on oluline avatud asukohas mastile paigaldamisel, kus konstruktsiooni mehaaniline stabiilsus on eriti tähtis. Need keskkonnapiirangud aitavad määrata, millistes tingimustes antenni kasutada saab, ning neid tuleb hinnata koos valitud masti, kinnitusdetailide ja paigalduskohaga. Mõõtmed, kaal, temperatuurivahemik ja lubatud tuulekiirus annavad praktilise aluse otsustamaks, kas kavandatav kandekonstruktsioon ja paigalduskoht sobivad selle suunatud 5G-antenni jaoks. Samuti võimaldavad need võrrelda antenni keskkonnanõudeid valitud paigalduskohas eeldatavate tingimustega.
