4G LTE 17 dBi välistingimustes paneelantenn 2300–2700 MHz, 2x2 MIMO, N-pesa

L17-26-NF2 on välistingimustesse mõeldud suunatud paneelantenn, mis sobib püsiühenduste loomiseks ühilduvate 3G UMTS- ja 4G LTE-seadmetega. Antenn töötab sagedusvahemikus 2300–2700 MHz ning koondab leviala kindlasse suunda, selle asemel et jaotada signaali ühtlaselt paigalduskoha ümber. Seetõttu sobib see lahendustesse, kus mobiilside tugijaama või muu signaaliallika suund on teada ning paneeli saab selle poole täpselt suunata. 17 dBi võimendus toetab signaali sihipärast vastuvõttu ja edastamist toetatud sagedusvahemikus. Integreeritud paneelkorpus koondab mõlemad antennielemendid ühte välisseadmesse, pakkudes suunatud mobiilsideühendust vajavatele paigaldistele kompaktset terviklahendust.

2x2 MIMO konfiguratsioon tagab ühilduvatele seadmetele kaks antenniteed, võimaldades mõlemat raadioühendust teenindada ühe paneelantenniga. Kaks N-Female-pistikut moodustavad vastavad RF-liidesed, mistõttu peavad kasutatavad kaablid ja ühendatav seade sobima sama pistikutüübiga. Antenni horisontaalne kiire laius on 35° ja vertikaalne 32°, mis loob fokusseeritud leviala ning muudab täpse suunamise paigalduse oluliseks osaks. Õige asend aitab hoida soovitud signaaliallika nii horisontaalse kui ka vertikaalse kiire piires. VSWR alla 1,6 ja 50-oomine impedants kirjeldavad antenni elektrilist sobivust, maksimaalne sisendvõimsus on 50 W. Need näitajad aitavad hinnata sobivust ühendatava raadioseadme ja kasutatavate RF-komponentidega.

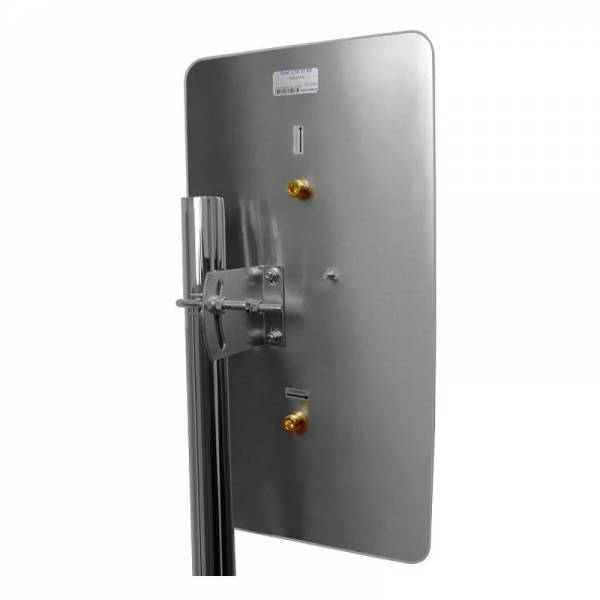

Püsivaks välispaigalduseks mõeldud L17-26-NF2 saab kinnitada postile või mastile, mis võimaldab paigutada paneeli lähedal asuvatest takistustest kõrgemale ja suunata selle soovitud signaaliallika poole. Selline kinnitusviis toetab ka antenni fokusseeritud kiirgusmustri jaoks vajalikku täpset horisontaalset ja vertikaalset seadistamist. Töötemperatuur vahemikus −30 kuni +75 °C võimaldab antenni kasutada väga erinevates väliskeskkondades, alates külmadest piirkondadest kuni kõrge ümbritseva temperatuuriga asukohtadeni. Maksimaalne lubatud tuulekiirus 200 km/h näitab, et õigesti kinnitatud antenn on ette nähtud kasutamiseks ka nõudlikes ja avatud paigalduskohtades.

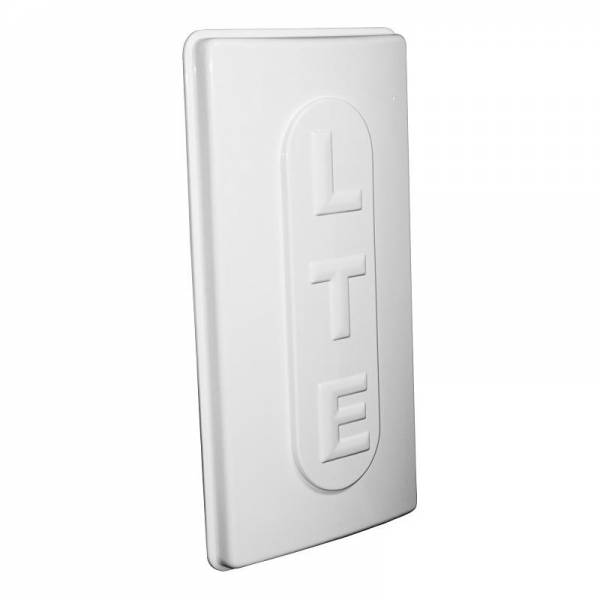

Valge paneeli mõõtmed on 470 × 250 × 30 mm, pakkudes õhukest ristkülikukujulist korpust, mida saab arvesse võtta masti vaba ruumi, paigalduskauguste ja suuna planeerimisel. 1,5 kg kaal eeldab kinnituspunkti ja kandekonstruktsiooni, mis sobivad nii antenni massi kui ka paigalduskohas esinevate keskkonnakoormustega. Väike, 30 mm sügavus hoiab antenni paigalduspinna lähedal, samas kui suurem esipind mahutab suunatud paneelkonstruktsiooni. Need füüsilised omadused aitavad paigaldajal enne paigaldamist hinnata vajaliku kinnitusala suurust. Tootekood L17-26-NF2 tähistab seda konkreetset 2x2 MIMO välipaneelantenni ning aitab valida ühilduva mobiilsidepaigalduse jaoks õige mudeli.
