Välistingimustes suunatud 4G LTE 14 dBi paneelantenn 700-900 MHz, 2x2 MIMO, N-pesa, mastile paigaldatav

L14-8-9-NF2 on välistingimustesse mõeldud suunatud paneelantenn, mis sobib fikseeritud paigaldustes kasutatavate ühilduvate 3G UMTS- ja 4G LTE-seadmetega. Paneelkonstruktsioon koondab signaali vastuvõtu ja edastuse kindlasse suunda, mitte ei kata kõiki suundi ühtlaselt, mistõttu tuleb antenn suunata soovitud mobiilside signaaliallika poole. Seetõttu on täpne suunamine paigalduse oluline osa ning eristab seda mudelit ringsuunalistest antennidest, mis ei vaja kindlat joondamist. Töösagedus 700–900 MHz tähendab, et antenn on ette nähtud seadmetele, mille toetatud mobiilsagedusribad jäävad sellesse vahemikku, seega tuleb enne valikut kindlasti kontrollida sageduslikku ühilduvust.

2x2 MIMO konfiguratsioon tagab kaks eraldi raadiosageduslikku signaaliteed kahe N-Female-pistiku kaudu, võimaldades sobival seadmel kasutada mõlemat välist antennisisendit. Antenni võimendus on 14 dBi, mis aitab koondada signaali jõudlust toetatud sagedusvahemikus. Kiire laius 35° horisontaalselt ja 32° vertikaalselt määrab sektori, mis tuleb suunata signaaliallika poole. VSWR alla 1,6 ja 50-oomine impedants annavad vajalikud raadiosageduslikud parameetrid sobivate seadmete, kaablite ja pistikute valimiseks. Need omadused toetavad fikseeritud kahe ühendusega lahendust, kus soovitud tulemuse saavutamiseks on määrava tähtsusega täpne suunamine, sobiv kaabeldus ja riistvaraline ühilduvus.

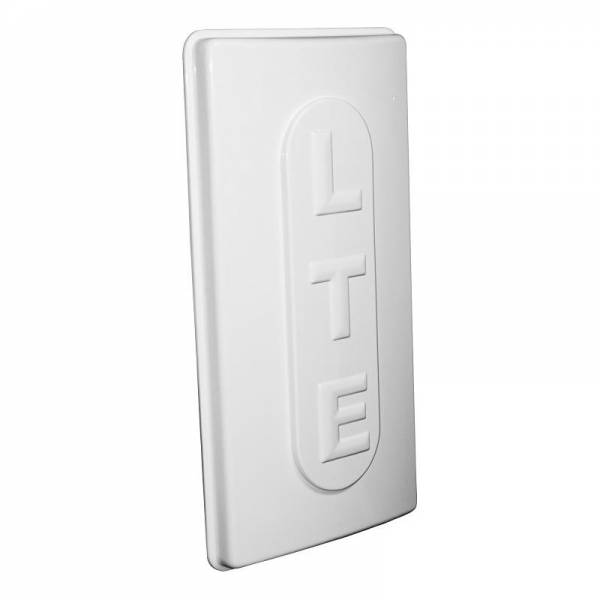

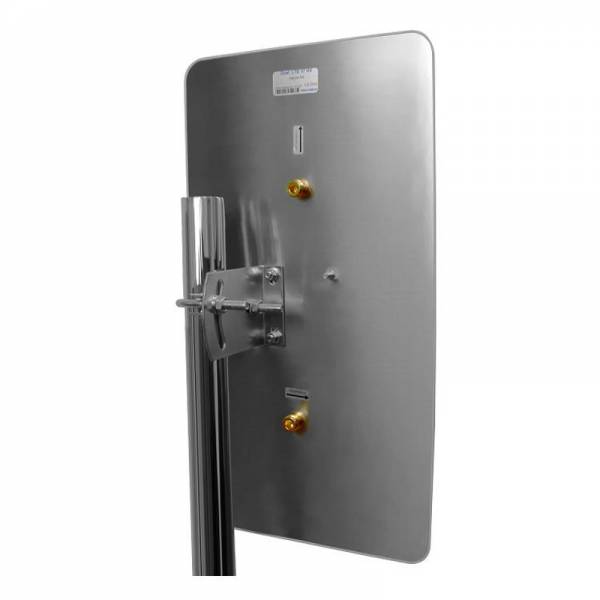

Antenn on mõeldud paigaldamiseks välitingimustes mastile või postile, mis võimaldab selle paigutada ühendatud mobiilsideseadmest kõrgemale või sellest eemale. Valge paneelkorpuse mõõtmed on 470 x 250 x 30 mm, mistõttu on antenn õhukese ristkülikukujulise profiiliga ja sobib kinnitamiseks sobivale kandekonstruktsioonile. Paigalduskoha ja posti valimisel tuleb arvestada 0,9 kg kaaluga, et konstruktsioon hoiaks antenni kindlalt. Mõõtmed aitavad hinnata ka vajalikku vaba ruumi ning tagada, et paneeli saaks enne lõplikku kinnitamist takistusteta pöörata, paigutada ja soovitud suunda joondada.

Töötemperatuur vahemikus -30 kuni +75 °C võimaldab L14-8-9-NF2 antenni kasutada väga erinevates välitingimustes. Kuna antenn on ette nähtud kasutamiseks õues, peab paigalduskoht tagama stabiilse asendi, mis säilitab pärast seadistamist valitud suuna. Tootekood L14-8-9-NF2 ja EAN 0708747432619 võimaldavad mudelit täpselt tuvastada ostmisel, laohalduses ja paigalduse planeerimisel. Mastikinnitus, mõõtmed, kaal ja temperatuurivahemik annavad paigaldajale praktilise info asukoha sobivuse hindamiseks, kandekonstruktsiooni ettevalmistamiseks, piisava paigaldusruumi jätmiseks ning püsiva suunatud välipaigalduse teostamiseks.
