4G LTE 14 dBi välitingimuste suunapaneelantenn 800-2600 MHz

Name: 4G LTE 14dBi Välipaneeli Antenn 800-2600MHz
Brand: OEM
Price: 68.61 EUR
Availability: OutOfStock

laost otsas

68.61 €

laost otsas

68.61 €

Toote nimi

4G LTE 14dBi Välipaneeli Antenn 800-2600MHz

Garantii

24 kuu

Tootja osa number

L14-8-26-NF2

EAN

0708747434460

Kategooria

4G antennid

Saadaolevad alternatiivid

QuMax RUTX09 jaoks

131.68 €110.36 €

-16%

QuMax XR2 Kahesuunaline komplekt RUTX12 jaoks

278.06 €221.96 €

-20%

QuPanel LTE High Power SISO, kaabel 10m

101.21 €83.08 €

-18%

Detailne kirjeldus

Suundantenn mobiilsidele

L14-8-26-NF2 on suundantennina töötav paneelantenn, mis on mõeldud statsionaarsetesse mobiilsidepaigaldistesse ning ühildub 3G UMTS-, 4G LTE- ja 5G NR-seadmetega. Antenn töötab sagedusvahemikus 800–2600 MHz, võimaldades ühe lahendusega toetada nimetatud mobiilsidetehnoloogiaid mitmes sagedusalas. Võimendus sõltub kasutatavast sagedusest: 800–900 MHz vahemikus on see 10 dBi ja 1800–2600 MHz vahemikus 14 dBi. Selline sageduspõhine jõudlus aitab antennil pakkuda suunatud signaali vastuvõttu ja edastust nii madalamates kui ka kõrgemates sagedusalades. Paneelantenni suunatud ehitus sobib paigaldistesse, kus teenindava tugijaama asukoht on teada ja antenni saab selle suunas täpselt joondada.

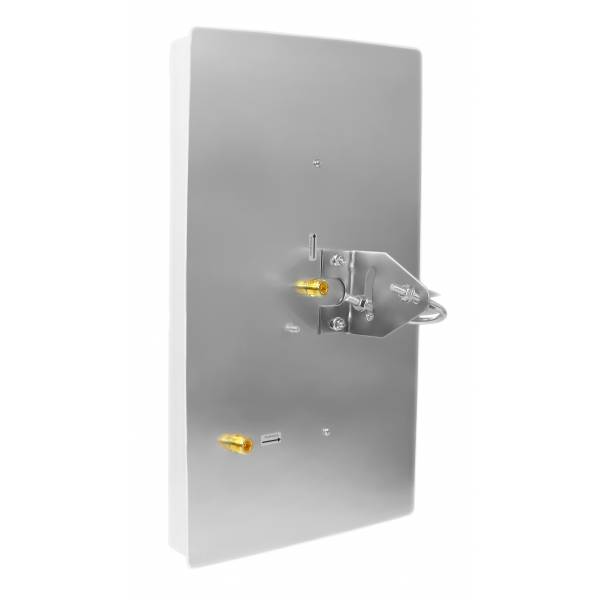

2x2 MIMO konfiguratsioon ühendab ühte paneeli kaks antenniteed ning sobib seadmetele, mis kasutavad kahte mobiilsideantenni ühendust. Antenn kasutab lineaarset horisontaalset ja vertikaalset polarisatsiooni ning sellel on kaks N-Female RF-pistikut. Kiire laius on horisontaalselt 30° ja vertikaalselt 25°, mistõttu tuleb antenn paigaldamisel hoolikalt õigesse suunda seada. VSWR kuni 1,6 ja 50-oomine impedants määravad antenni sobitusomadused, maksimaalne sisendvõimsus on 50 W. Enne paigaldamist tuleb kontrollida, kas ühendatav seade toetab vajalikke mobiilsidesagedusi ja õiget pistikutüüpi, et kogu RF-lahendus oleks valitud paigalduskohas täielikult ühilduv.

Paigaldus ja keskkond

Antenn sobib kasutamiseks nii sise- kui ka välistingimustes ning selle saab paigaldada mastile, postile või seinakinnitusele. Erinevad paigaldusvõimalused võimaldavad paneeli paigutada vastavalt olemasolevale kandekonstruktsioonile ja suunata teenindava tugijaama poole. Kuna antenni kiirgusmuster on suunatud, peab kinnitus võimaldama täpset reguleerimist ja kindlat fikseerimist pärast joondamist. Töötemperatuur vahemikus −30 kuni +75 °C võimaldab kasutada antenni väga erinevates keskkonnatingimustes. Lisaks talub antenn tuulekiirust kuni 200 km/h, mida tuleb arvestada paigalduspinna, kandekonstruktsiooni ja kinnitusviisi valikul avatud välistingimustes.

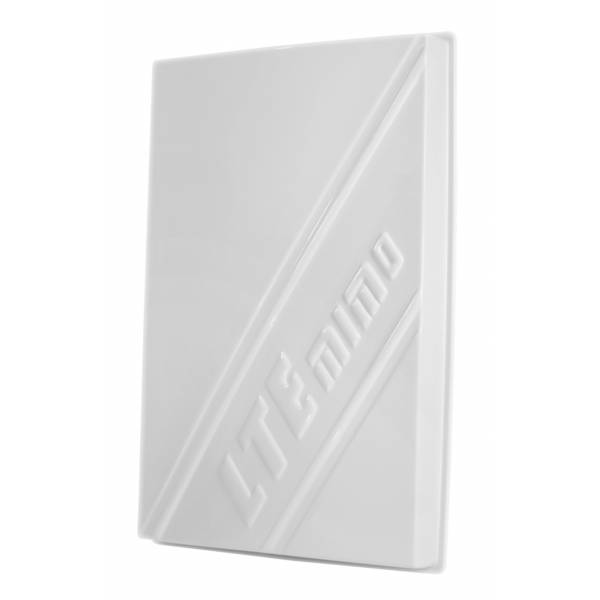

Valge paneeli mõõtmed on 470 × 310 × 50 mm ja kaal 1,5 kg, mis annab paigaldajale selged lähteandmed vajaliku ruumi, kinnituse ja konstruktsiooni kandevõime planeerimiseks. Ristkülikukujuline korpus ühendab antennielemendid ühte seadmesse ning 50 mm sügavusega tuleb arvestada juhul, kui antenn paigaldatakse seina või muu seadme lähedale. Mõõtmed aitavad hinnata ka seda, kas valitud mastil, postil või seinakinnitusel on piisavalt ruumi antenni suunamiseks ja reguleerimiseks. Tootekood L14-8-26-NF2 tähistab seda konkreetset mudelit ning aitab valida statsionaarse mobiilsidepaigaldise jaoks sobiva suundantenni. Õige asukoht, kindel kinnitus ja täpne joondamine on vajalikud antenni kasutamiseks ettenähtud töö- ja keskkonnatingimustes.

Tehnilised andmed

Tehnilised andmed - 4G LTE 14dBi Välipaneeli Antenn 800-2600MHz

Ühilduvad tooted

CC-CF200MNG

Koaksiaalkaabel LMR200 LTE 4G 5G ruuteritele, kuldsed ühendused

26.35 €

Spetsifikatsioonid

Mobiilsidevõrk

Mobiilsidevõrgu genereerimine

3G (UMTS), 4G (LTE), 5G (NR)

Antenn

Antenni Disain

Paneel

Mobiilse Antenni Sagedusvahemik Ja Võimendus

0.800 - 0.900 (GHz) 10 (dBi), 1.800 - 2.600 (GHz) 14 (dBi)

Mobiilse Antenni Võimendus

10 dBi, 14 dBi

Kiirguse laius

25 ° Vertikaalne, 30 ° Horisontaalne

Polarisatsioon

Kahekordne Lineaarne

VSWR

< 1.6

Impedants

50 Ω

Maksimaalne Sisendvõimsus

50 W

Pistik

RF pistikud

(2) N Female

Füüsikalised Parameetrid

Mõõde

470 x 310 x 50 mm

Kaal

1.5 kg

Töötemperatuur

-30 °C kuni 75 °C

Keskkond

Välistingimustes

Paigaldamise meetod

Pole Mount

Arvustused ja hinnangud

Toote hinnang

Gaidis2/22/2026

Pieslēdzāmies pie LMT rūtera lauku reģionā, un interneta ātrums ievērojami palielinājās. Pat vakaros, kad tornis ir visnoslogotākais, ātrums ir 10 reizes lielāks.

Seán8/13/2023

Before installing on an end user site, I tested it against a pair of Iskra P-58's side by side aimed at a distant mast operating on multiple bands. This antenna performed just as well as the Iskra's on the low 800 and 900MHz bands with the signal readings within 1dB apart and similar speed tests. On the upper 1800 and 2100MHz bands, the RSRP readings were over 10dB weaker than the Iskra's readings and delivered about half the download speed on speed tests. The antenna is physically big, larger than two A4 sheets side by side, but very light. It has a single mounting clamp that allows for vertical or horizontal mounting, which can also tilt up and down, It just requires a small wall mount, whereas the Iskra's requires a long pole to mount its separate antennas. It requires a 10mm spanner to fasten the mounting clamp to the antenna and a 13mm spanner to fasten its clamp to a pole.

Viesturs10/27/2022

Antenna works good!
