4G 12 dBi kuppelantenn 800-2600 MHz | Välitingimustesse mõeldud mitmesuunaline LTE-antenn

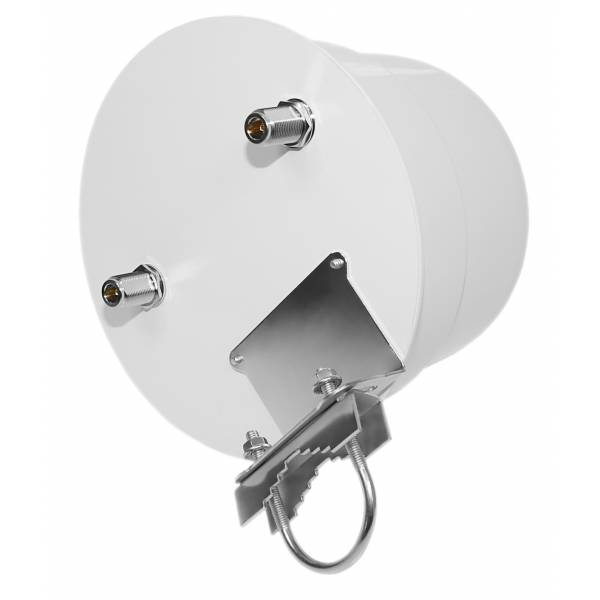

D12-8-26-NF2 on välistingimustesse mõeldud kuppelantenn statsionaarsetele 3G UMTS- ja 4G LTE-paigaldistele, kus mobiilsideseadmed vajavad väliseid antenne. Kuppelkonstruktsioon tagab 360° horisontaalse katvuse, mistõttu ei ole antenni vaja paigalduskohas kindlasse suunda pöörata. 20° vertikaalne kiirelaius koondab levi kindlasse kõrgusvahemikku, mis on kasulik juhul, kui antenn paikneb ühendatud seadmetest või ümbritsevast alast kõrgemal. Kaks N-female RF-pistikut võimaldavad ühendada antenni sobivate mobiilsideseadmetega kahe eraldi antenniliini kaudu. Selline lahendus sobib hästi statsionaarsetesse mobiilsideühendustesse.

Antenn töötab kahes sagedusvahemikus ning võimendus sõltub kasutatavast sagedusest: 698–960 MHz vahemikus 10 dBi ja 1800–2600 MHz vahemikus 12 dBi. See võimaldab kasutada sama antenni sobivate seadmetega nii madalamatel kui ka kõrgematel toetatud mobiilsidesagedustel. VSWR alla 1,8 ja 50-oomine takistus määravad RF-ühenduse põhinõuded sobivate kaablite ja seadmete valimiseks, samas kui maksimaalne sisendvõimsus 50 W näitab antennisüsteemi lubatud võimsuspiiri. Need parameetrid aitavad enne paigaldamist kontrollida, kas valitud seadmed, kaablid ja pistikud vastavad antenni töötingimustele.

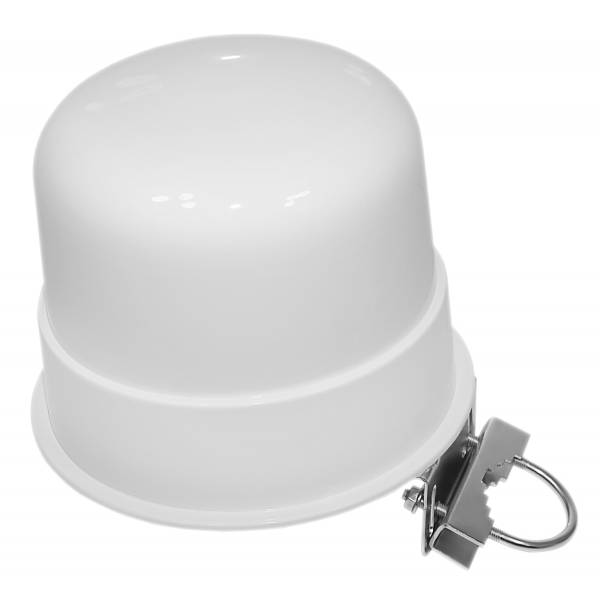

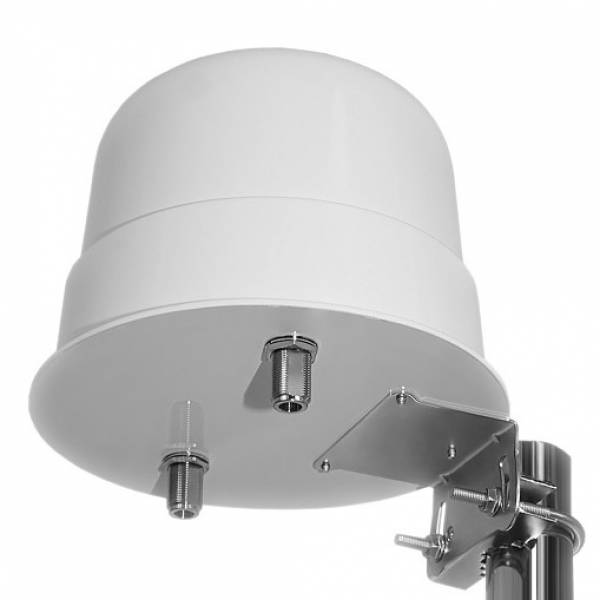

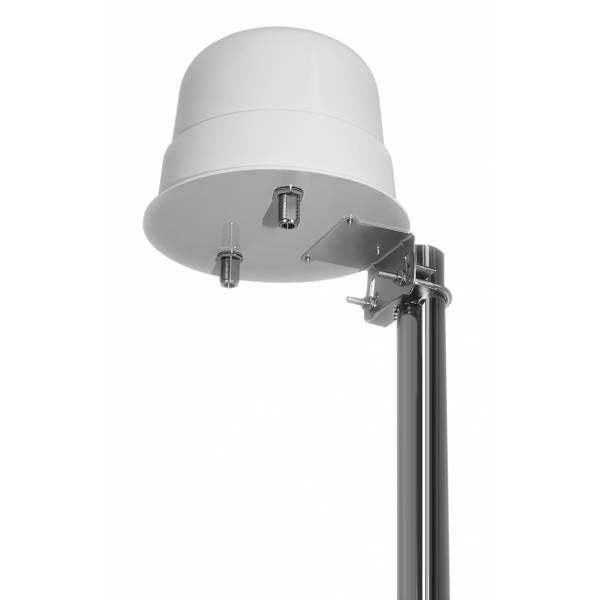

D12-8-26-NF2 on ette nähtud paigaldamiseks postile välistingimustes. Valge kuppelkorpus on 200 mm läbimõõduga ja 210 mm kõrgune, pakkudes kompaktset vertikaalset lahendust püsivaks paigalduseks sobivale väliskonstruktsioonile. Antenn kaalub 0,4 kg, mistõttu ei lisa see nõuetekohasele kinnitusele liigset koormust. Postikinnitus võimaldab antenni paigutada kõrgemale ning annab püsipaigalduseks selgelt määratletud paigaldusviisi. Need mõõtmed ja füüsilised omadused aitavad juba enne paigaldamist hinnata vajalikku ruumi, kandekonstruktsiooni sobivust ja antenni asukohta. Samuti saab nende põhjal kavandada ligipääsu paigaldustöödeks.

Antenn töötab temperatuurivahemikus –30 kuni +75 °C, mistõttu sobib see kasutamiseks erinevates välistingimustes. Maksimaalne lubatud tuulekiirus on 200 km/h, mida tuleb arvestada avatud paigalduskohtades, kus kinnituskonstruktsioon peab hoidma antenni kindlalt paigal. Need keskkonnanäitajad aitavad enne paigaldamist hinnata valitud asukoha ja tugikonstruktsiooni sobivust. Toote identifitseerimiseks kasutatakse mudelikoodi D12-8-26-NF2 ja EAN-koodi 0708747432886, mis lihtsustavad mudeli kontrollimist ostmisel, paigaldamisel ja laohalduses. Paigaldusviis, mõõtmed, kaal, töötemperatuur ja tuulekoormuse taluvus annavad vajaliku aluse stabiilse välistingimuste paigalduse kavandamiseks.
