30° asümmeetriline sarvantenn TwistPort™-iga | Suur võimendus, ilma kõrvallobideta

RF elements Asymmetrical Horn TP sarvantennid on mõeldud suunatud raadiosidelevi loomiseks suure seadmetihedusega traadita võrkudes, kus on oluline häirete tõhus summutamine ja kiirgusdiagrammi täpne suunamine. Sarja kuuluvad kolm mudelit: AH2030-TP, AH60-TP ja AH90-TP, mis töötavad sagedusvahemikus 5180–6000 MHz. Erinevalt sümmeetrilistest sarvantennidest on nende mudelite kiirgusdiagramm horisontaaltasandis laiem ja vertikaaltasandis kitsam. Selline asümmeetriline kiirgus võimaldab katta soovitud horisontaalse sektori, hoides samal ajal vertikaalse kiirgusnurga väiksemana. See on eriti kasulik raadiosidelevi planeerimisel tihedalt asustatud piirkondades.

Antennides on ühendatud traditsiooniliste sektorantennide suur võimendus ja sarvantennidele iseloomulik kõrvalkiirte summutamine. Nende kiirgusdiagrammil kõrvalkiired praktiliselt puuduvad, mis aitab vähendada häireid väljaspool kavandatud leviala. Antennide võimendus ja kiirgusomadused püsivad kogu töösagedusvahemikus väga stabiilsena, aidates säilitada ühtlast leviala. Seetõttu sobib Asymmetrical Horn TP sari eriti hästi suure pääsupunktide tihedusega võrkudesse, paljude klientseadmetega asukohtadesse ning paigaldistesse, kus mitu raadioseadet paiknevad üksteise lähedal. Asümmeetriline kiirgusdiagramm koos tõhusa häirete summutamisega aitab lahendada kahte olulist raadiosidevõrgu planeerimise ülesannet: suunata signaal vajalikule alale ja piirata soovimatut kiirgust väljaspool seda.

Asymmetrical Horn TP sarja kolm mudelit erinevad kiirgusnurga ja võimenduse poolest, võimaldades valida soovitud levialale sobiva kiirgusdiagrammi. Tasemel −6 dB on AH2030-TP horisontaalne kiirgusnurk 30° ja vertikaalne kiirgusnurk 20°, mistõttu on selle mudeli horisontaalne leviala sarja kõige kitsam. AH60-TP horisontaalne kiirgusnurk on 60° ja AH90-TP puhul 90°. Mõlemal mudelil on vertikaalne kiirgusnurk 25°. Nii saab valida kitsama või laiema horisontaalse sektori katmiseks sobiva antenni, ilma et vertikaalne kiirgusnurk peaks olema sama suur.

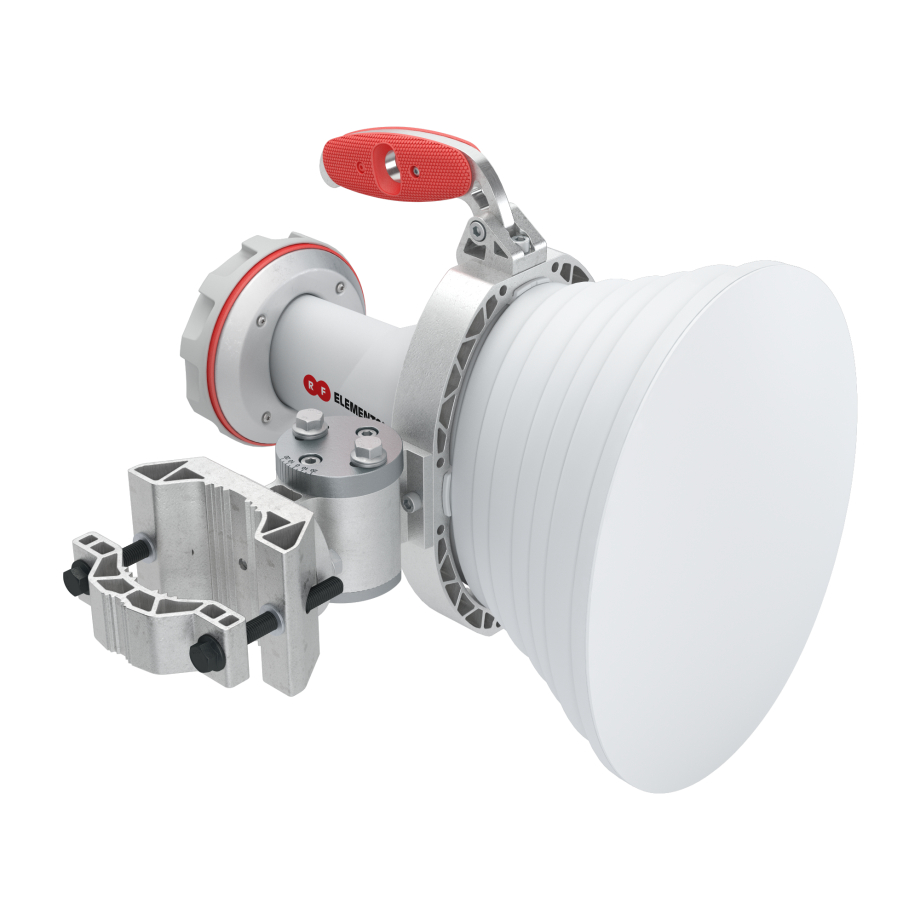

Kolmest mudelist on suurima võimendusega AH2030-TP, mille näitaja on 20,5 dBi. AH60-TP võimendus on 17 dBi ja AH90-TP võimendus 16 dBi. Kitsama kiirgusnurga tõttu sobib AH2030-TP paigaldistesse, kus on vaja tugevamalt koondatud suunatud leviala, samas kui AH60-TP ja AH90-TP katavad järjest laiemaid horisontaalseid sektoreid. AH2030-TP kasutab ka RF elements BeamSwitch™-tehnoloogiat, mis võimaldab antenni käepideme ja paigaldusklambri asukohti vahetades pöörata 90° võrra. Selle tulemusel saab kiirgusdiagrammi suunda muuta nii, et horisontaalne kiirgusnurk on 20° ja vertikaalne 30°. See annab mudelile täiendava paigaldusvõimaluse olukordades, kus vajalik leviala erineb antenni tavapärasest suunast.

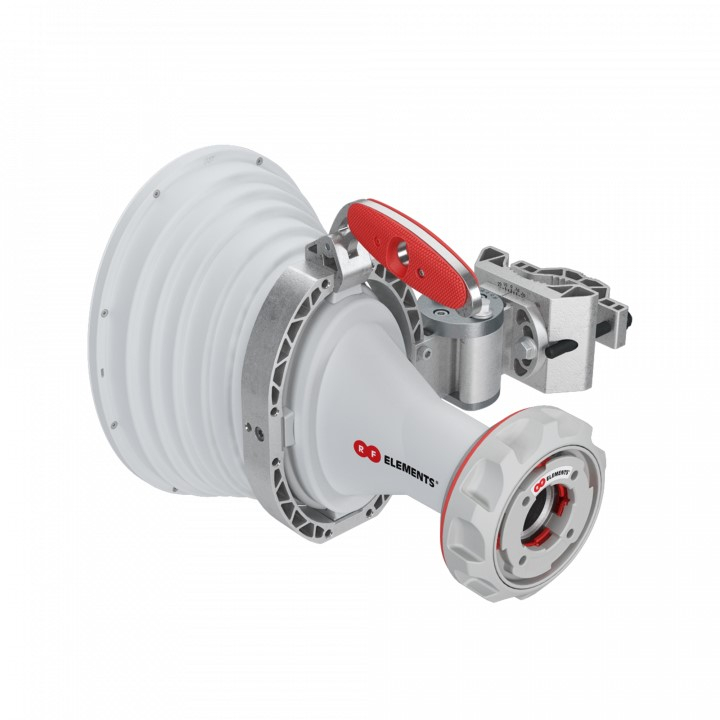

Kõik kolm antenni kasutavad RF elements TwistPort™-ühendussüsteemi. See on kiire lukustusmehhanismiga lainejuhtliides, mille ühendus kinnitub pööramise ja lukustamise teel. Tavapäraste koaksiaalsete antennipistikute asemel ühendatakse antenn sobiva raadioseadmega TwistPort™-adapteri kaudu. Õige TPA-adapteri kasutamisel saab süsteemiga ühendada paljusid teiste tootjate raadioseadmeid. Seetõttu on sobiva adapteri valimine antenni ja raadioseadme komplekteerimisel oluline. Kuigi AH2030-TP, AH60-TP ja AH90-TP erinevad kiirgusdiagrammi ning füüsilise konstruktsiooni poolest, kasutavad kõik kolm mudelit sama ühenduslahendust.

Antennid on mõeldud välitingimustes kasutamiseks, vastavad kaitseastmele IP55 ning on varustatud kinnitusega, mis sobib 40–80 mm läbimõõduga mastidele. Paigaldusklamber võimaldab antenni asendit reguleerida nii vertikaal- kui ka horisontaalsuunas ±20° ulatuses, et suunata peakiir pärast paigaldamist soovitud levialale. Konstruktsioonis kasutatakse alumiiniumdetaile ja roostevabast terasest kinnitustarvikuid, antennikorpustes aga UV-kindlaid materjale. Kõik kolm mudelit töötavad temperatuurivahemikus −35 °C kuni +60 °C ja taluvad tuulekiirust kuni 160 km/h. AH2030-TP mudelil on lisaks pressitud alumiiniumprofiilist rõngas, mis tugevdab antenni kinnitust ning hõlbustab BeamSwitch™-tehnoloogia abil pööramist. Tänu ühistele paigaldus- ja keskkonnakindluse omadustele saab erineva kiirgusnurgaga mudeleid kasutada välipaigaldistes, järgides sarnaseid ühendamise ja suunamise põhimõtteid.
